Dettagli:
Termini di pagamento e spedizione:
|

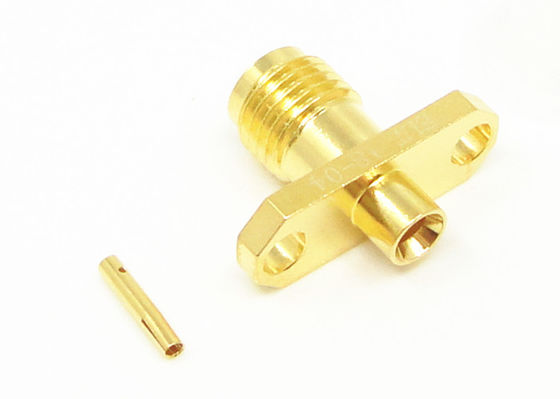

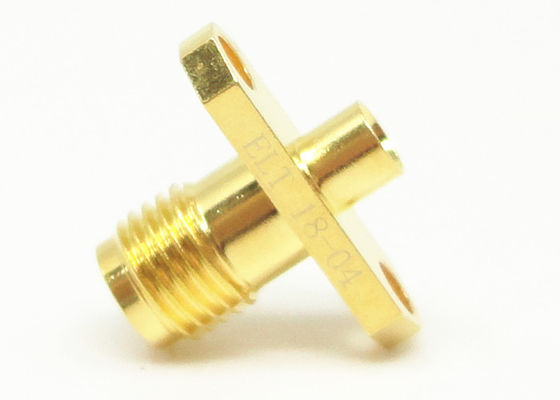

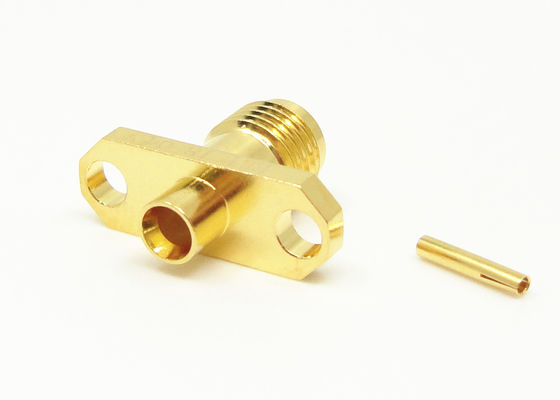

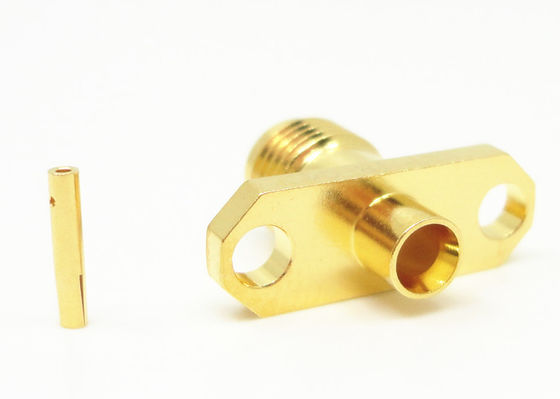

Nome di prodotto: | SMA rf Conector coassiale | Placcatura: | Oro placcato |
---|---|---|---|
Genere: | Femmina | Impedenza: | 50Ω |
Frequenza: | DC~18GHz | Durata: | 500 cicli |
Applicazione: | Rf | Materiale: | ottone |
Evidenziare: | connettore dell'antenna di sma,connettore coassiale di sma |
La serie di SMA è generi di mini, connettore coassiale ad alta frequenza di rf, si è sviluppata e prodotto secondo MIL-C-39012. Con le caratteristiche di piccolo volume, buona larghezza di banda, caratteristiche elettriche superiori. SMA è i connettori coassiali più ampiamente usati di rf nei campi differenti della comunicazione di microonda e dello strumento di misura di a microonde. Il connettore di rendimento elevato sviluppato dalla nostra società può raggiungere a 20GHz.
Vantaggi:
Selezione ricca del √ del connettore (ect di BNC, di TNC, di MCX, di MMCX, di SMA, di SSMA, di SMB, di SSMB, di BMA, di SBMA, di SMC, dello Sc, di SMP, di SSMP.), più di 500
lavoratori con esperienza con la linea di produzione oltre 10
Il √ si specializza nella fabbricazione del connettore di rf più di 16 anni
√ con la nostra propria fabbrica con 35,000㎡
Il √ sostituisce Lemo, Molex, YEONHO, Tyco, AMP, KET, JWT, JMT, Cvilux, ect di GTK. con la breve consegna
Prezzo competitivo del √
Il volume d'affari di media mensile del √ è 10million
Gli ordini su ordine del √ (ODM) danno il benvenuto a qui
Controllo di qualità rigoroso del √ (rapporto di QA), passato, ISO9001, ROHS, CE
√ siamo commessi a fornire i prodotti di alta qualità ai clienti
Il √ ha esperienza lunga e ricca della cooperazione del rifornimento nazionale delle componenti del progetto come la Cina ShenZhou 9
Disegno di profilo: (millimetro)
Specificazione:
Caratteristiche elettriche | |||
Impedenza | 50Ω | ||
Gamma di frequenza | Colleghi con il cavo DC~12.4GHz del solf | ||
Colleghi con cavo semirigido DC~18GHz | |||
Tensione nominale | 335VRMS* | ||
Tensione-resistenza dei dielettrici | 1000VRMS* | ||
Resistenza di isolamento | ≥5000MΩ | ||
Resistenza concentrare | Conduttore concentrare | ≤3.0mΩ | |
Conduttore esterno | ≤2.0mΩ | ||
VSWR | ≤1.3 | ||
Caratteristiche materiali & meccaniche | |||
Conduttore concentrare | Maschio | Oro d'ottone placcato | |
Femmina | L'oro bronzeo dello Sn-p ha placcato | ||
Contatto elastico | Bronzo di berillio nichelato | ||
Shell ed altre parti di metallo | Nichelato d'ottone | ||
Passività inossidabile | |||
Manica di piegatura | Nichelato d'ottone | ||
Isolanti | PTFE | ||
Anello sigillante | Gomma di silicone | ||
Durevolezza | 500 cicli | ||
Coppia di serraggio di collegamento | 0.79-1.13N .m |
Applicazione:
*Aerospace
*Broadband
*Instrumentation
* antenne a allineamento di fase
*Telecommunications
interconnessione di *Board-to-board
Prodotto Cataloge:
Adattatore di rf |
Connettore di SMA/SSMA rf |
Connettore di SMP/SSMP rf |
Connettore di TNC rf |
Tipo connettore di N di rf |
Connettore di MCX/MMCX rf |
Connettori di BNC rf ConnectorMillimeter Wave (2.4mm, 2.92mm) |
Assemblaggi cavi di rf |
Guida d'onda all'adattatore coassiale |
guarnizioni ermetiche del Vetro--metallo |
Connettore di serie di J30J |
Giunti rotanti di a microonde |
NOTA:
Abbiamo oltre 10.000 tipi di connettori di SMA, se il connettore che state utilizzando non è trovato, prego ci contatta con i vostri dettagli.
