Dettagli:
Termini di pagamento e spedizione:
|

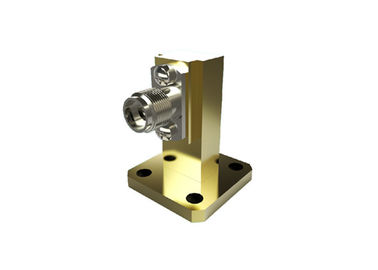

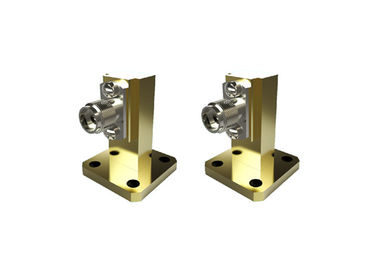

Nome del prodotto: | Guida d'onda per gli adattatori coassiali | Intervallo di frequenza: | 50% di larghezza di banda della guida d'onda |
---|---|---|---|
Collegamento: | K2.92 mm | VSWR: | ≤1.25 |
Impedenza: | 50 ohm | Di carrozzeria: | Angolo retto |
Parole chiave: | Adaptatori di guida d'onda | Perdita di inserimento: | ≤0,35 dB |
Evidenziare: | coassiale all'adattatore della guida d'onda,adattatore coassiale dell'angolo retto |

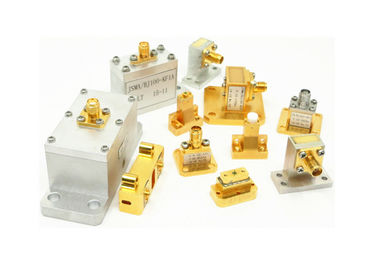

Guida d'onda all' adattatore coassialeProdotto daXi'an Elite Electronic Industrial Co., Ltd.Per gli adattatori coaxiali di fine guida d'onda, possiamo fornire Tipo N, TNC, SMA, 3,5 mm, 2,4 mm, SMP, SSMPLe loro frequenze vanno da 5,4 GHz a 70 GHz. I nostri modelli di guida d'onda vanno da BJ84 a BJ400 (wr112-wr22).abitudineAdaptatori a guida d'onda coassiali in conformità alle esigenze particolari dei clienti.
Specificità:
Nome del prodotto | Guida d'onda per gli adattatori coassiali SMA |
Tipo coassiale | SMA |
Dimensione della guida d'onda | 7.112 mm x 3.556 mm |
Stile del corpo | Angolo retto |
Intervallo di frequenza | 50% di larghezza di banda della guida d'onda |
Impedenza SMA | 50 Ohm |
VSWR | 1.25 |
Elenco degli adattatori coassiali da guida d'onda a K (2.92 mm):
Numero di modello | Descrizione | Nota |
K/BJ220-KF2 | WR42 ((BJ220)a K ((2).92mm) adattatori femminili ad angolo retto | K = femmina |
K/BJ220-KF1 | WR42 ((BJ220)a K ((2).92mm) adattatori di lancio femminili | M=maschio |
K/BJ260-KF | WR34(BJ260)a K ((2).92mm) adattatori femminili ad angolo retto | BJ220=WR42 |
K/BJ260-KF1 | WR34(BJ260)a K ((2).92mm) adattatori di lancio femminili | BJ260=WR34 |
K/BJ320-KF | WR28(BJ320)a K ((2).92mm) adattatori femminili ad angolo retto | BJ320=WR28 |
K/BJ320-KF1 | WR28(BJ320)a K ((2).92mm) adattatori di lancio femminili | BJ400=WR22 |
K/BJ320-KFP1 |
WR28(BJ320)a K ((2).92mm) adattatori femminili ad angolo retto (50% di larghezza di banda) |
|
K/BJ320-JF1 | WR28(BJ320)a K ((2).92mm) adattatori di lancio maschili | |
K/BJ400-KF1 | WR22 ((BJ400)a K ((2).92mm) adattatori di lancio femminili | |
K/24JS18000-KF | WR24JS18000a K ((2).92mm) adattatori di lancio femminili |
Riferimenti incrociati delle norme di guida d'onda
Norme cinesi | Norme internazionali | Intervallo di frequenza (GHz) |
BJ84 | WR112 | 6.57-9.99 |
BJ100 | WR90 | 8.20 a 12.5 |
BJ120 | WR75 | 9.84 ~ 15.0 |
BJ140 | WR62 | 11.9~18.0 |
BJ180 | WR51 | 14.5 ~ 22.0 |
BJ220 | WR42 | 17.6~26.7 |
BJ260 | WR34 | 21.7~33.0 |
BJ320 | WR28 | 26.3~40.0 |
BJ400 | WR22 | 32.9~50.1 |
BJ500 | WR18 | 39.2-59.6 |
BJ620 | WR14 | 49.8~75.8 |
BJ740 | WR12 | 60.5-91.9 |
BJ900 | WR10 | 73.8~112 |
Guida d'onda ottimale per gli adattatori coassiali-ELT 2023.pdf
Nota:
Abbiamo oltre 10.000 tipi diGuida d'onda per gli adattatori coassialiper scegliere, se l'adattatore che sta utilizzando non è stato trovato, si prega di contattarci con i suoi dettagli.La dimensione ODM è benvenuta.
