Materiale del corpo: | ottone | Impedenza: | 50 Ohm |
---|---|---|---|
Colore: | Placcato oro | Stile del corpo: | Angolo retto |
Tipo: | Adattatore del maschio rf di SMP | Metodo del supporto: | Compagno cieco |
Forza di impegno: | 45N massimo | Disimpegno Forza: | min 9N |
Profondità ad angolo retto maschio 2,79 di SMP Pin Smooth Bore Hermetic Interface
I connettori di SMP rf hanno un'interfaccia subminiature che è simile MMCX ai connettori ma offre una gamma di frequenza di CC a 40 gigahertz. I connettori subminiature di SMP sono comunemente usati in moduli coassiali ad alta frequenza miniaturizzati e ben-sono provati, offrenti un alto livello delle tolleranze allineate della flessibilità. È offerta in entrambi spinta-su e gli stili accoppiamento a scatto, disponibili in un paio accoppiato cavo--bordo, il lato della spina possono essere forniti in ad angolo retto o in diritto la capacità di termine a neanche 0,047' o a 0,086", coassiale semirigido o conforme. I connettori elettronici di SMP dell'elite di Xi'an sono adatti a una vasta gamma di applicazioni del cavo--bordo e del bordo--bordo fino a 40 gigahertz.
Specificazione generale per l'adattatore del connettore di SMP | ||||
Impedenza
|
50Ω
|
|||
Gamma di frequenza
|
DC~40GHz
|
|||
Tensione nominale
|
170VRMS (al livello del mare)
|
|||
Tensione-resistenza dei dielettrici
|
500VRMS (al leavel del mare)
|
|||
Resistenza di isolamento
|
≥5000MΩ
|
|||
|
Conduttore esterno
|
normal≤2.5mΩ, ≤4mΩ chiuso ermeticamente
|
||
Conduttore concentrare
|
normal≤6mΩ, ≤26mΩ chiuso ermeticamente
|
|||
Gamma di frequenza | DC~18GHz | 18~26.5GHz | 26.5~40GHz | |
VSWR per il connettore diritto |
≤1.25
|
≤1.3 | ≤1.4 | |
VSWR per il connettore giusto di angelo | ≤1.3 | |||
VSWR per l'adattatore | ≤1.25 | ≤1.3 | ≤1.4 | |
VSWR altro | ≤1.3 | |||
Conduttore concentrare | Maschio |
Tin Phosphor Bronze/Kovar Alloy
|
oro placcato | |
Femmina |
bronzo di berillio
|
oro placcato | ||
Contatto elastico
|
bronzo di berillio
|
oro placcato | ||
Shell ed altre parti di metallo
|
lega di Kovar Alloy /copper berillio/d'ottone del bronzo, inossidabile passivato
|
|||
Isolanti
|
sintering/PTFE/PEI di vetro
|
|||
Tasso di perdita per
connettore chiuso ermeticamente
|
PA 1.01325×10-3·cm3 /s
|
Caratteristiche:
* capacità di resistere cattivo allineamento radiale/assiale
* configurazioni sostituibili sul posto, delle pallottole, ermetico e di cavo del Bordo-supporto, del connettore
* connettori su ordinazione disponibili

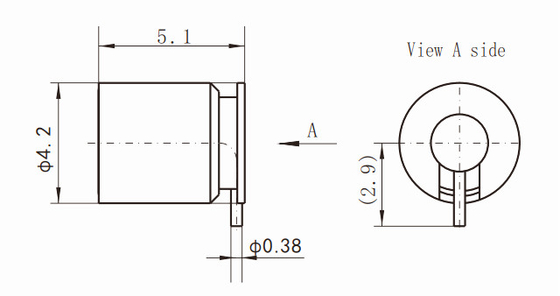

Disegno di profilo di
Profondità ad angolo retto maschio 2,79 di SMP Pin Smooth Bore Hermetic Interface
Connettori chiusi ermeticamente relativi di SMP
1.
SMP (M.) - JHD1-JH | Il maschio ha limitato il dente d'arresto | Profondità legante ermetica e circonferenziale 2,79 dell'interfaccia |
2.
SMP (M.) - JHD160-JH | Il maschio ha limitato il dente d'arresto | Ermetico, profondità 18 dell'interfaccia bondable |
3.
SMP (M.) - JHD199-JH | Il maschio ha limitato il dente d'arresto | Ermetico, profondità 1,7 dell'interfaccia Bondable |
4.
SMP (M.) - JHD487-WP | Il maschio ha limitato il dente d'arresto | Ermetico, profondità 2,79 dell'interfaccia |
Installi l'introduzione:
NOTA:
Abbiamo oltre 1.000 tipi di adattatori maschii femminili di SMP per la scelta, se il prodotto che state usando non è trovato,
contattici prego per i catologs completi. Le dimensioni su ordinazione è accettata.
