Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | Adaptatore maschile SMA | Impedenza: | 50Ω |
|---|---|---|---|
| Dielettrico: | PTFE | Tipo: | Connettore di rf |
| Applicazione: | RF | Genere: | Maschio |
| Materiale: | Acciaio inossidabile | Durata di vita: | 500 cerchi |
| Isolatore: | PTFE | ||
| Evidenziare: | Collettore RF SMA ad alta frequenza,Connettore RF SMA maschio,Connettore coassiale in acciaio inossidabile SMA RF |
||

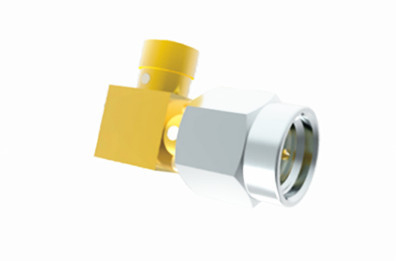

SMA maschio connessione RF in acciaio inossidabile ad angolo destro
Il connettore coassiale SMA RF è un piccolo connettore coassiale ad alta frequenza progettato in conformità con MIL-C-39012.prestazioni meccaniche ed elettriche superioriCome il connettore coassiale RF più comunemente utilizzato, è ampiamente utilizzato nella comunicazione a microonde, nelle apparecchiature di misurazione a microonde e in altri campi.I connettori ad alte prestazioni sviluppati dalla nostra azienda possono raggiungere frequenze fino a 20GHz.

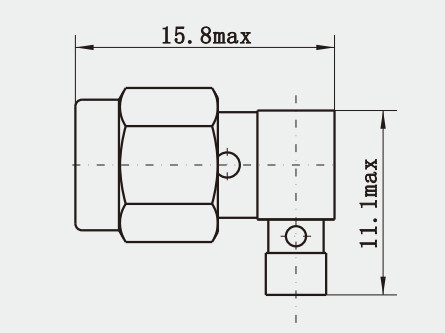

Disegno di contorno e immagine ((mm)
Caratteristiche elettriche dell'adattatore SMA RF
| Impedenza | 50Ω |
| Intervallo di frequenza | DC - 18 GHz |
| Valore nominale della tensione | 335VRMS (massimo livello del mare) |
| Tensione di resistenza dielettrica | 1000 VRMS (massimo livello del mare) |
|
VSWR (Voltage Standing Wave Ratio) |
≤ 13 |
| Resistenza al contatto |
Conduttore centrale ≤ 3,0 mΩ Conduttore esterno ≤ 2,0 mΩ |
| Resistenza all'isolamento | ≥ 5000 MΩ |
Altro adattatore RF SMA maschio femmina per SMA in serie maschio femmina
|
Numero della parte
|
Descrizione
|
|
SMA-KJK
|
SMA adattatore femminile-maschio-femmina
|
|
SMA-JJ
|
Adaptatore SMA da maschio a maschio
|
|
SMA-JWK1C
|
RA SMA adattatore maschio/femmina
|
|
SMA-JWJ
|
Adaptatore SMA da maschio a maschio
|
|
SMA-KK2 |
Adaptatore SMA da maschio a maschio
|
|
SMA-KYFK
|
SMA adattatore di paratia femminile a paratia femminile
|
1.
2.
3.
4.
5.
6.
Applicazione:
| Rete | Telecomunicazione |
| Calcolatori/LAN | Calcolatori/LAN |
| Comunicazione mobile | Strumentazione |
| Stazione base | Comunicazione mobile |
| Impianti all'aperto | Radar, microonde. |
| Servizi di telecomunicazione | Strumentazione |
| Automotive | Unire la linea di salto |
| Facilità di base | Sistema radio-televisivo aereo |
Caratteristiche:
Dimensioni compatte: SMA è l'acronimo di "SubMiniature version A", che si riferisce alla sua piccola dimensione, rendendolo ideale per applicazioni in cui lo spazio è a pagamento.
Connettività affidabile: I connettori SMA utilizzano un meccanismo di accoppiamento a filettatura che fornisce una connessione fisica sicura, garantendo una trasmissione del segnale stabile.
Opzioni di montaggio versatili: I connettori SMA sono disponibili in versioni rettangolari e rette, offrono il montaggio a flange o a paratia e sono disponibili con contatti di crimp o saldatura per soddisfare le diverse esigenze di applicazione.
Materiali di alta qualità: L'alloggiamento di un connettore SMA è in genere realizzato in acciaio inossidabile SU303 o ottone ed è placcato in oro per garantire una buona conducibilità elettrica e resistenza alla corrosione.
Specificità tecniche specifiche: I connettori SMA hanno un'impedenza caratteristica di 50Ω e intervalli di frequenza ben definiti, che aiutano gli utenti a selezionare i connettori appropriati per le loro esigenze tecniche specifiche.
Workshop e mostra
Nota:
Abbiamo oltre 10.000 tipi diAdaptatori RF,se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
