Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | SSMA rf Conector | PLACING: | acciaio inossidabile |
|---|---|---|---|
| Genere: | Maschio | Impedenza: | 50Ω |
| Frequenza: | DC ~ 18 GHz | Durabilità: | 500 cicli |
| Applicazione: | comunicazione | ||
| Evidenziare: | Collegamento RF in acciaio inossidabile,Connettore RF maschio SSMA,Collegatore RF per cavo CXN3506/MF108A |
||

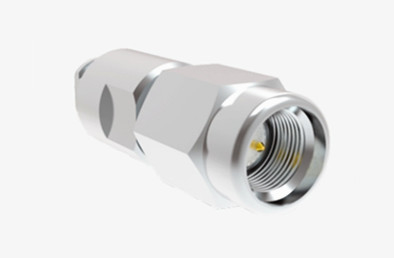

Il connettore coassiale RF della serie SSMA è una versione ridotta del connettore SMA. Si distingue per le sue dimensioni compatte, ampia gamma di frequenza e alta affidabilità.Questo connettore è ampiamente utilizzato in vari settori, tra cui l'aviazione, l'aerospaziale e la comunicazione a microonde, tra gli altri.
Specifica dei connettori RF SSMA:
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Caratteristiche elettroniche e materiali | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC ~ 18 GHz | |
| Tensione nominale | 250 VRMS (livello massimo del mare) | |
| Dielettrici Resistenza tensione | 750 VRMS (livello massimo del mare) | |
| VSWR | ≤ 1.3 | |
| Resistenza all'isolamento | ≥ 2000MΩ | |
| Conduttore centrale | Maschio | di rame placcato |
| Femmina | Altri prodotti di acciaio | |
| Conchiglie e altre parti metalliche | di rame placcato | |
| Acciaio inossidabile passivato | ||
| Guarnizione del cavo | di acciaio | |
| Isolatore | PTFE | |
| Anello di sigillo | gomma di silicio | |
| Torsione di accoppiamento | 00,79 -1,13 N.m. | |

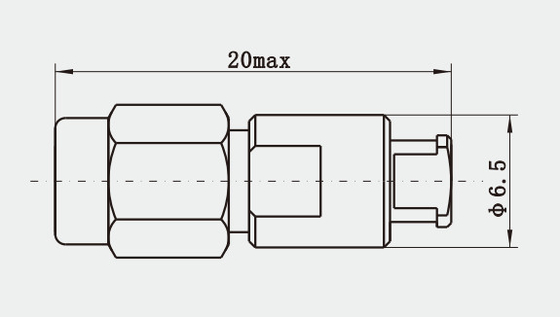

Disegno di contorno: (Unità: mm)
Caratteristiche chiave:
1. Disegno miniaturizzato: il connettore SSMA è una versione ridotta del connettore SMA, adatta per ambienti con spazio limitato come l'aviazione, l'aerospaziale e i dispositivi portatili.
2Performance di larghezza di banda ampia: i connettori SSMA possono gestire una vasta gamma di frequenze, che in genere coprono segnali da DC a 18 GHz o addirittura superiori.
3Alta affidabilità: la costruzione in acciaio inossidabile offre un'eccellente resistenza alla corrosione e una resistenza meccanica, garantendo l'affidabilità e la durata del connettore in ambienti difficili.
Applicazione:
1Aerospaziale e aeronautico: nell'aeronautica e nell'esplorazione spaziale, dove dimensione e peso sono fattori critici, i connettori SSMA sono comunemente utilizzati per comunicazioni satellitari, elettronica avionica,e sistemi di navigazione.
2Comunicazioni mobili: nei dispositivi mobili come telefoni cellulari e tablet, i connettori SSMA possono essere utilizzati per collegare antenne e moduli RF.
3. Attrezzature di prova: nelle apparecchiature di prova e misurazione RF, i connettori SSMA garantiscono l'integrità e la ripetibilità del segnale, spesso utilizzati per collegare gli strumenti di prova al dispositivo sottoposto a prova.
Catalogo del prodotto:
| Adattatore RF |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| Collegatore TNC RF |
| N tipo di connettore RF |
| Connettore RF MCX/MMCX |
| BNC RF Connector |
| Assemblaggi di cavi RF |
| Guida d'onda all' adattatore coassiale |
| Sigilli ermetici vetro-metallo |
| Connettore della serie J30J |
| Articulazioni rotanti a microonde |
Nota:
Abbiamo oltre 10.000 tipi diCollegamento SMA, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci fornendo i propri dati.
