| Articolo: | Conettore RF SMA | PLACING: | Placcata in oro |
|---|---|---|---|
| Genere: | Femmina | Impedenza: | 50Ω |
| Frequenza: | DC ~ 18 GHz | Durata di vita: | 500 cicli |
| Corpo: | Altri prodotti | Applicazione: | audio/video/microonde |
| Evidenziare: | SSMA Female RF Coaxial Connector,Collegamento coassiale RF placcato oro,Connettore coassiale d'ottone di rf |
||

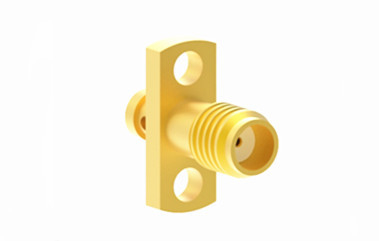

Il connettore coassiale RF della serie SSMA è un derivato miniaturizzato del connettore SMA, distinto per le sue dimensioni compatte, ampia gamma di frequenza e elevata affidabilità.Ha una vasta applicazione in settori quali l'aviazione, aerospaziale e comunicazione a microonde, tra gli altri.

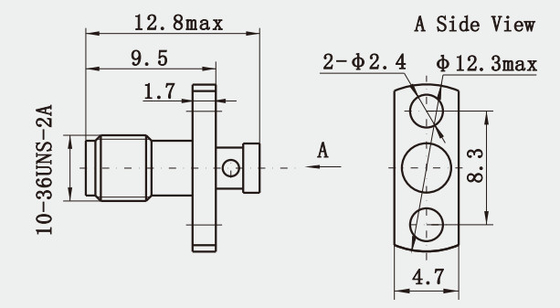

Disegno di contorno:
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
Specifica dei connettori RF SSMA:
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Caratteristiche elettroniche e materiali | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC ~ 18 GHz | |
| Tensione nominale | 250 VRMS (livello massimo del mare) | |
| Dielettrici Resistenza tensione | 750 VRMS (livello massimo del mare) | |
| VSWR | ≤ 1.3 | |
| Resistenza all'isolamento | ≥ 5000MΩ | |
| Conduttore centrale | Maschio | di rame placcato |
| Femmina | Altri prodotti di acciaio | |
| Conchiglie e altre parti metalliche | di rame placcato | |
| Acciaio inossidabile passivato | ||
| Guarnizione del cavo | di acciaio | |
| Isolatore | PTFE | |
| Anello di sigillo | gomma di silicio | |
| Torsione di accoppiamento | 00,79 -1,13 N.m. | |
Caratteristiche chiave:
1Buone prestazioni elettriche: presentano una bassa perdita di ritorno e una bassa perdita di inserimento, garantendo una trasmissione del segnale chiara.
2Dimensioni fisiche: i connettori SSMA sono fisicamente piccoli, facilitando il loro utilizzo in progetti compatti.
3Compatibilità: i connettori SSMA sono solitamente utilizzati con cavi coassiali da 50 ohm e possono essere compatibili con altri tipi di piccoli connettori RF.
Applicazione:
1Comunicazioni a microonde: nei collegamenti a microonde e nelle infrastrutture wireless, i connettori SSMA vengono utilizzati per collegare i componenti che inviano e ricevono segnali.
2- Strumentazione e sistemi di controllo: i sensori e gli attuatori utilizzati nell'automazione industriale e nel controllo dei processi possono utilizzare connettori SSMA.
3Applicazioni GPS: le connessioni di antenna nei dispositivi GPS utilizzano spesso connettori SSMA.
Nota:
Abbiamo oltre 10.000 tipi diCollegamento SMA, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci fornendo i propri dati.
