Testa a 15 pin a taglio diretto ermetico DC con legame su entrambi i lati piatti JMC-1295-JH

Straight Cut Hermetic DC 15 Pin Header With Bonding On Both Flattened Side JMC-1295-JH
Straight Cut Hermetic DC 15 Pin Header With Bonding On Both Flattened Side JMC-1295-JH Straight Cut Hermetic DC 15 Pin Header With Bonding On Both Flattened Side JMC-1295-JH Straight Cut Hermetic DC 15 Pin Header With Bonding On Both Flattened Side JMC-1295-JH Straight Cut Hermetic DC 15 Pin Header With Bonding On Both Flattened Side JMC-1295-JH

Grande immagine :  Testa a 15 pin a taglio diretto ermetico DC con legame su entrambi i lati piatti JMC-1295-JH Miglior prezzo

Dettagli:
Luogo di origine: La Cina
Marca: ELT
Certificazione: ROHS ISO-9001-2015
Numero di modello: JMC-1295-JH
Termini di pagamento e spedizione:
Quantità di ordine minimo: 200 PCS
Prezzo: Negoziabile
Imballaggi particolari: cartone standard dell'esportazione
Tempi di consegna: Entro 3 settimane
Termini di pagamento: T/T, Western Union, L/C
Capacità di alimentazione: 30.000.000 pc all'anno
Contatto
Descrizione di prodotto dettagliata
Placcatura: Oro placcato Spillo: Multi-pin
Numero pin: 15 perni Materiale a spillo: Kovar 4J29
Materiale del vetro: 7052.7070 ERMECITÀ: <1.01325 x 10e-08 std.cc/s
Certificato: ROHS ISO-9001-2015 pacchetto: Seal di vetro a metallo
Marca: ELT(Elite) ODM: Può essere personalizzato in base alle tue esigenze
Evidenziare:

header DC ermetico a 15 pin

,

connettore a tenuta vetro-metallo

,

header con pin piatto laterale

Connettore ermetico DC a 15 pin a taglio dritto con bonding su entrambi i lati appiattiti

Specifiche di JMC-1295-JH:

Nome Prodotto Connettore ermetico multipin
Impedenza NA
Tipo 15 pin
Righe 1 riga
Colore Placcato oro
Materiale alloggiamento e pin Kovar 4J29
Materiale vetro
Colore vetro
Tipo 7050 o 7070
Verde o Bianco
Intervallo di frequenza NA
VSWR NA
Tensione di tenuta ≥100V

Ermeticità

Tasso di perdita

 < 1.01325 X 10-3 Pa*cm3/s
< 1X 10-9 mbar*l/s
< 1 x 10-9 ccHe/sec @ 1 atm
Resistenza di isolamento ≥2000MΩ
Temperatura operativa -65℃~+260℃



Immagine dettagliata (mm) di JMC-1295-JH

Catalogo-Sigillature ermetiche vetro-metallo.pdf

Sigillature ermetiche ottimali-ELT.pdf

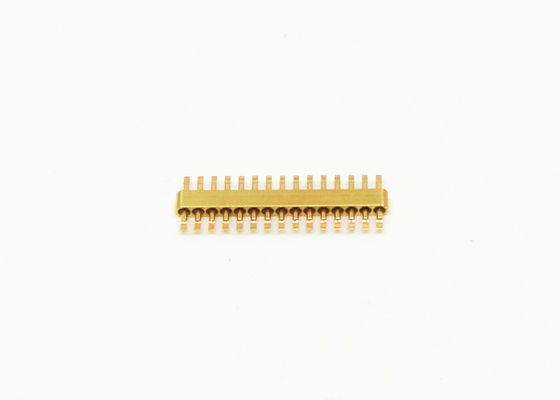

Testa a 15 pin a taglio diretto ermetico DC con legame su entrambi i lati piatti JMC-1295-JH 0

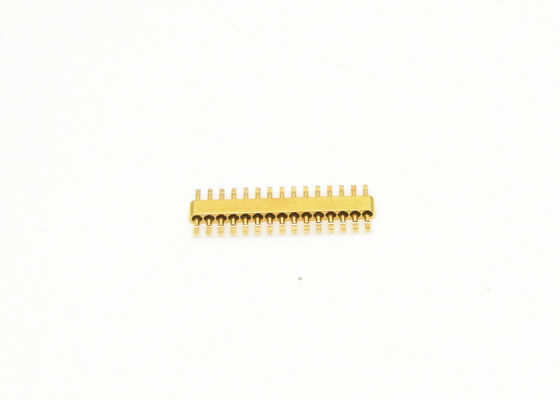

           Testa a 15 pin a taglio diretto ermetico DC con legame su entrambi i lati piatti JMC-1295-JH 1



Introduzione



Alimentatori RF/DC ermetici vetro-metallo /Connettori multipin /Connettore è anche chiamato Isolatore in vetro. Sono principalmente utilizzati per trasmettere segnali a microonde, segnali di potenza e segnali di controllo tra moduli e moduli, moduli e componenti con requisiti di tenuta del gas. Sono uno dei componenti più critici nei componenti di tenuta.



Il vetro a bassa costante dielettrica e bassa perdita dielettrica viene utilizzato come materiale isolante e di supporto. L'alloggiamento e il conduttore sono realizzati in lega Kovar sinterizzata ad alta temperatura, e la superficie è placcata in oro. Il conduttore centrale ha una varietà di stili di terminazione come bonding con filo d'oro, saldatura e accoppiamento, ecc. Gli isolatori in vetro sono piccoli, leggeri, ermetici, altamente affidabili e sono stati ampiamente utilizzati nell'industria elettronica negli ultimi anni.

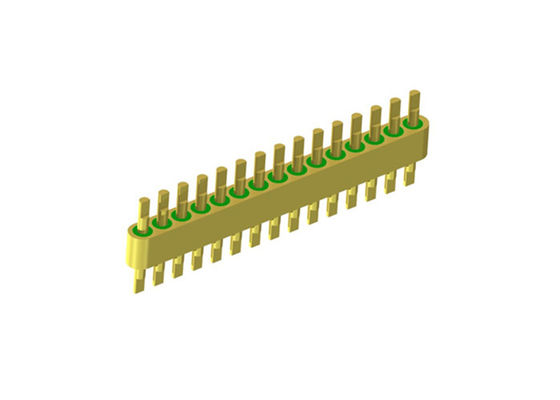

Testa a 15 pin a taglio diretto ermetico DC con legame su entrambi i lati piatti JMC-1295-JH 2

Caratteristiche:

-Piccole dimensioni

-Leggero

-Ermetico

-Qualità stabile e alta affidabilità

-Conduttore interno: Bonding con filo d'oro, saldatura e metodo di accoppiamento tra cui scegliere


Applicazione:

Ampia gamma di applicazioni in pacchetti elettronici, satelliti, radar e altri in campo avionico, aerospaziale e automobilistico. Può essere utilizzato con prodotti SMA, a onde millimetriche.



Vantaggi:
-Placcatura in oro 1.27um
-Stretto controllo delle tolleranze
-Design standard e personalizzato tra cui scegliere.
-Prodotti e servizi ad alto rapporto costo-efficacia
-Grandi scorte per dimensioni standard
-Consegna rapida per prodotti personalizzati



Elenco prodotti:

Serie JM RF a pin singolo da 50Ω Scelta tra saldatura, accoppiamento e bonding
Serie Standard JM RF a pin singolo da 50Ω Scelta tra saldatura, accoppiamento e bonding
Serie Non Standard JM RF a pin singolo da 50Ω Scelta tra saldatura, accoppiamento e bonding
Serie JK DC a pin singolo Scelta tra saldatura e bonding
Serie Standard JK DC a pin singolo Scelta tra saldatura e bonding
Serie Non Standard JK DC a pin singolo Scelta tra saldatura e bonding a testa di chiodo
Serie JMC Connettore multipin
 Da 1 a 9 pin con scelta tra 1-3 righe
Dimensioni personalizzate

Ampia gamma

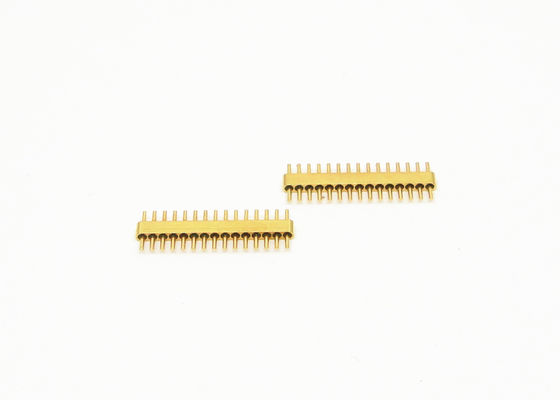

 Testa a 15 pin a taglio diretto ermetico DC con legame su entrambi i lati piatti JMC-1295-JH 3

NOTA:
Abbiamo oltre 100.000 tipi di Connettori ermetici vetro-metallo, se il connettore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dettagli.

Testa a 15 pin a taglio diretto ermetico DC con legame su entrambi i lati piatti JMC-1295-JH 4
