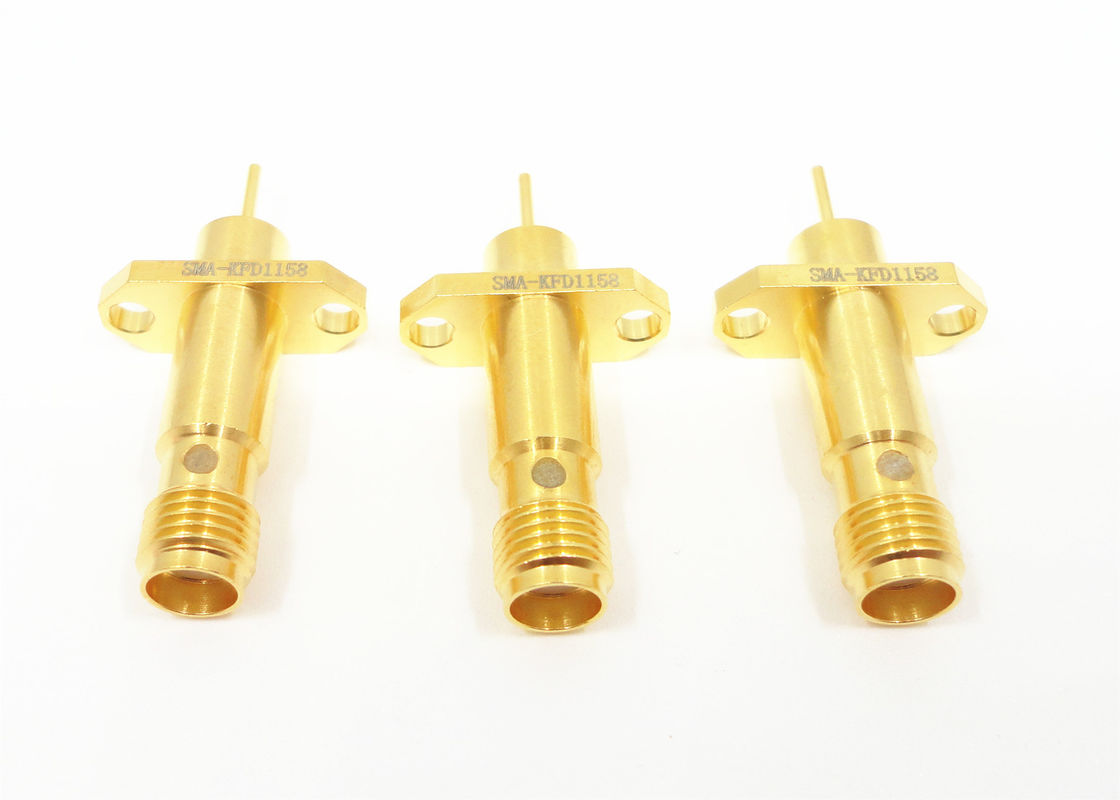

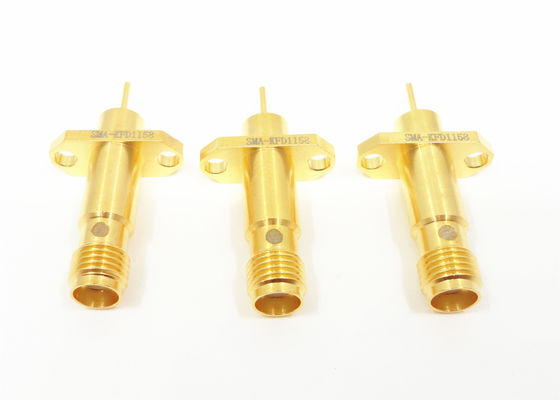

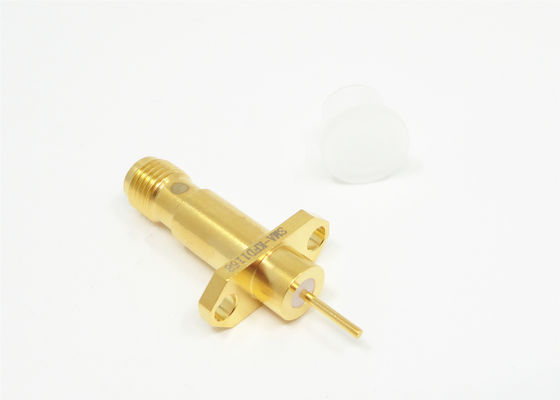

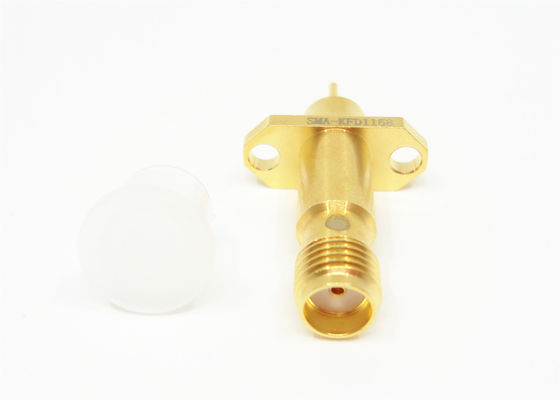

Connettore SMA Femmina a 2 Fori con Montaggio a Flangia e Perno Microstrip Lungo
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Placcatura: | Placcato oro | Impedenza: | 50Ω |
|---|---|---|---|
| Frequenza: | DC ~ 18 GHz | Tutta la vita: | 500 cicli |
| Corpo: | Ottone | Tensione nominale: | 335VRMS |
| DWV: | 1000Vrms | Isolanti: | PTFE |
| Evidenziare: | 2 connettore del foro SMA rf,Connettore del supporto SMA rf della flangia,Microstriscia Pin Connector del supporto della flangia |
||
Connettore SMA femmina a flangia a 2 fori di dimensioni personalizzate con connettore a pin microstrip lungo
Le specifiche di seguito sono specifiche generali per tutti i connettori SMA. Le specifiche specifiche per VSWR, perdita di inserzione e dispersione RF per ciascun connettore sono disponibili presso la nostra fabbrica su richiesta.
Connettori SMA sono connettori coassiali RF ad alta frequenza di piccole dimensioni sviluppati in conformità con MIL-C-39012. Presenta i vantaggi di dimensioni ridotte, ampia banda di frequenza, prestazioni meccaniche ed elettriche superiori, alta affidabilità, ecc. È il connettore coassiale RF più utilizzato. Ampiamente utilizzato nelle comunicazioni a microonde e nelle apparecchiature di misurazione a microonde e in altri campi. Questa serie di connettori ad alte prestazioni sviluppati dalla nostra azienda può raggiungere una frequenza fino a 20 GHz.
Caratteristiche principali:
- Design ad alta resistenza per ambienti difficili
- Il meccanismo di accoppiamento filettato offre affidabilità per progetti robusti
- Ideale per applicazioni ad alta frequenza
- Disegno di contorno:
Specifiche dei connettori SMA RF:
| Caratteristiche elettroniche e dei materiali | ||
| Impedenza | 50Ω | |
| Gamma di frequenza | DC~18GHz | |
| Tensione nominale | 335VRMS (massimo a livello del mare) | |
| Resistenza alla tensione dielettrica | 1000VRMS (massimo a livello del mare) | |
| VSWR | ≤1.3 | |
| Resistenza di isolamento | ≥5000MΩ | |
| Conduttore centrale | Maschio | Ottone placcato oro |
| Femmina | Bronzo berillio placcato oro | |
| Guscio e altre parti metalliche | Ottone placcato oro | |
| Acciaio inossidabile passivato | ||
| Guaina del cavo | Ottone placcato nichel | |
| Isolante | PTFE | |
| Anello di tenuta | Gomma siliconica | |
| Coppia di serraggio | 0.79 -1.13 N.m | |
Applicazione:
- Aeronautica civile e militare
- Telecomunicazioni per sistemi a microonde
- Apparecchiature militari, spazio
- Soluzioni 5G
- Sistemi di misurazione
- Sistemi di antenne WiFi per telefoni cellulari
Catalogo prodotti:
1. Connettori RF, adattatori (da CC a 110 GHz)
2. Assiemi di cavi RF e a guida d'onda
3. Adattatori da guida d'onda a coassiale
4. Connettori integrati (RF e CC)
5. Connettore micro rettangolare (J30J, Micro D-sub)
6. Guarnizioni ermetiche vetro-metallo, intestazioni, passanti (RF e CC)
7. Giunti rotanti a microonde
8. Carichi RF, terminazioni (TNC, SMA, SSMA, SMP, SSMP, N, K2.92mm)
9. Prodotti ODM
Prodotto correlato
1.
| Numero modello | L | L1 | L2 | L3 | L4 | L5 | D | Nota |
| SMA-KHD2 | 4 | 4.1 | 1.5 | 6.1 | 6.1 | 4.5 | 1.3 | Connettore RF SMA femmina per PCB |
| SMA-KHD3 | 4 | 4 | 2.2 | 6.7 | 6.7 | 4.7 | 0.8 | |
| SMA-KHD5 | 4.5 | 4.6 | 1.6 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD12 | 4 | 2.5 | 2.5 | 6.7 | 6.7 | 4.7 | 1.3 | |
| SMA-KHD16 | 4.8 | 4.8 | 1.6 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD100 | 4 | 4 | 2 | 6.7 | 6.7 | 4.7 | 0.8 | |
| SMA-KHD102 | 4.7 | 4.6 | 1.1 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD104 | 4.5 | 1.2 | 1 | 8 | 8 | 6 | 0.8 |
2.
| Numero modello | L | D | D1 | Descrizione |
| SMA-KHD9 | 2 | 1.3 | 1.4 | Connettore RF SMA femmina per PCB |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
3.
| Numero modello | L | L1 | L2 | L3 | L4 | L5 | L6 | D | Descrizione |
|
SMA-KHD19
|
4 | 13.5 | 2 | 1 | 6.1 | 6.1 | 4.5 |
0.5×0.2
|
Connettore RF SMA femmina per PCB |
|
SMA-KHD101
|
4.2 | 14.2 | 4.7 | 1.8 | 8 | 9.5 | 7.5 |
Φ0.4
|
|
|
SMA-KHD108
|
4 | 13.5 | 2 | 0.7 | 6.1 | 6.1 | 4.5 |
0.5×0.2
|
|
|
SMA-KHD125
|
4 | 13.5 | 2 | 0.5 | 6.5 | 6.5 | 4.5 |
0.5×0.2
|
|
|
SMA-KHD135
|
3.9 | 13.5 | 2 | 1 | 6.1 | 6.1 | 4.5 | Φ0.4 | |
|
SMA-KHD151
|
3.9 | 13.5 | 2 | 1.6 | 6.1 | 6.1 | 4.5 | Φ0.4 |
NOTA:
Abbiamo oltre 10.000 tipi di Connettore SMA, se il connettore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dati.
