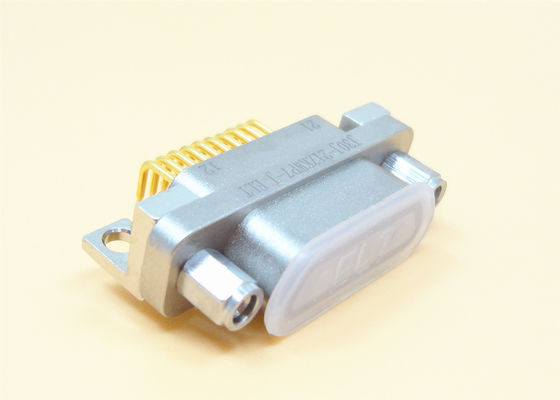

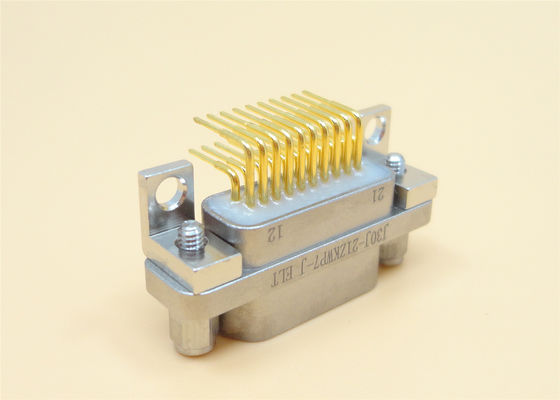

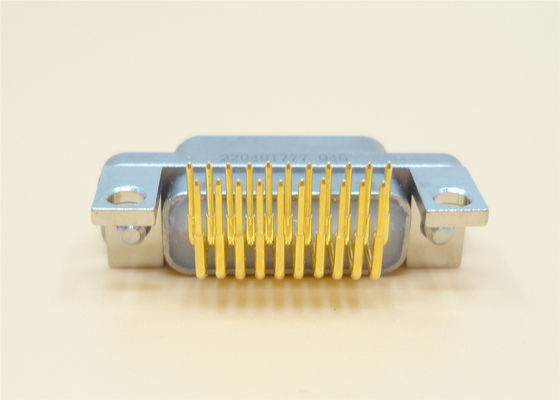

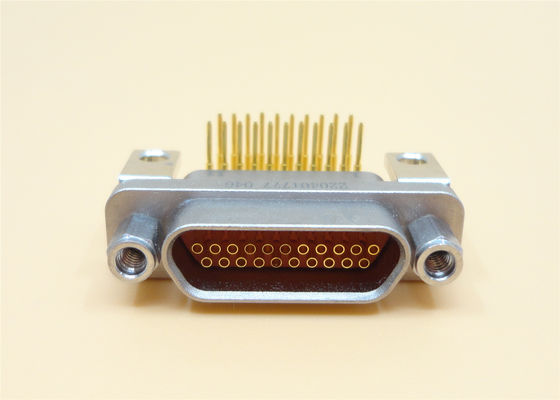

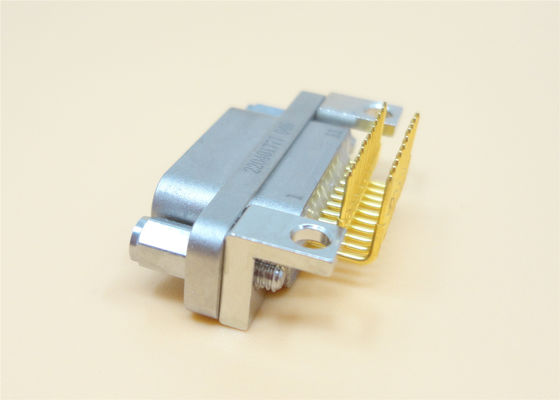

Connettore a angolo retto della serie J30J Micro-D / D-Subminature 21 pin

Right Angle J30J Series Connector Micro-D / D-Subminature 21 Pins
Right Angle J30J Series Connector Micro-D / D-Subminature 21 Pins Right Angle J30J Series Connector Micro-D / D-Subminature 21 Pins Right Angle J30J Series Connector Micro-D / D-Subminature 21 Pins Right Angle J30J Series Connector Micro-D / D-Subminature 21 Pins Right Angle J30J Series Connector Micro-D / D-Subminature 21 Pins Right Angle J30J Series Connector Micro-D / D-Subminature 21 Pins

Grande immagine :  Connettore a angolo retto della serie J30J Micro-D / D-Subminature 21 pin Miglior prezzo

Dettagli:
Luogo di origine: La Cina
Marca: ELT
Certificazione: CE, ROHS
Numero di modello: J30J-21ZKWP7-J
Termini di pagamento e spedizione:
Quantità di ordine minimo: 5pcs
Prezzo: Negoziabile
Imballaggi particolari: Cartone standard dell'esportazione
Tempi di consegna: Entro in 3 settimane
Termini di pagamento: L/C, T/T, Western Union
Capacità di alimentazione: 35000pcs/year
Contatto
Descrizione di prodotto dettagliata
Fuori shell: Lega di alluminio Pin di contatto: 21
Materiale: Metallo Distanza tra i contatti: 1.27mm
Area della sezione: 0.1-0.15 mm2 Standard: MIL-DTL-83513
Tipo di contatto: micro pin di torsione, placcatura in oro Nome del prodotto: J30J, Mirco-D, D-sub, MDM
Tipo: Angolo retto ceritification: ROHS ISO-9001-2015
Evidenziare:

Connettore micro--d di serie di J30J

,

21 connettore dei perni MDM

,

Connettore di D Subminature MDM

Connettore Micro-D Rettangolare ad Angolo Retto J30J 21 Pin MDM per PCB



Il prodotto Micro-d rettangolare j30j è equivalente ai prodotti della serie MDM americana. L'involucro è realizzato in lega di alluminio e la spaziatura dei contatti è di 1,27 mm. Questo connettore j30j è adatto per un'area della sezione trasversale del filo conduttore di 0,1-0,15 mm quadrati. Le prestazioni di questo prodotto sono conformi a gjb2446a (Specifiche generali per connettori elettrici rettangolari con alloggiamento micro polarizzato), che è equivalente a mil-dtl-83513, ed è diviso in ordinario (alloggiamento) e migliorato (alloggiamento). Ha le caratteristiche di piccolo spazio di installazione, leggerezza, connessione affidabile, buona schermatura elettromagnetica e resistenza sismica ed è ampiamente utilizzato in apparecchiature elettroniche e strumenti con piccoli requisiti di spazio.





I connettori comuni includono 6 sottoserie: connettore a contatto crimpato, connettore a contatto saldato, connettore PCB n-in-linea, connettore PCB n-j in linea, connettore PCB w ad angolo retto e connettore PCB W-J ad angolo retto.



Disposizioni dei contatti
(Vista frontale dell'inserto a pin)



Connettore a angolo retto della serie J30J Micro-D / D-Subminature 21 pin 0



Specifiche:





Valore nominale di corrente 3A
Tensione nominale 300V
Resistenza di isolamento ≥ 5000 MΩ
Durata 500 cicli
Tensione di tenuta dielettrica 800
Temperatura ambiente -55℃ ~ + 125℃
Umidità relativa fino al 95% a +40℃
Vibrazione 10Hz~ 2000Hz 196m/S²
Accelerazione totale RMS 23.1G
Impatto 735m/S²





Dimensione esternaDisegno





Modello n. A B
J30J-9ZKW-J 19.6 14.35
J30J-15ZKW-J 23.5 18.2
J30J-21ZKW-J 27.4 22
J30J-35ZKW-J 29.8 24.5
J30J-31ZKW-J 33.6 28.3
J30J-37ZKW-J 37.4 32.2



Caratteristiche:

Connettore a angolo retto della serie J30J Micro-D / D-Subminature 21 pin 1Connettore a angolo retto della serie J30J Micro-D / D-Subminature 21 pin 2



*Standard: equivalente a mil-dtl-83513

*Prodotti della serie nucleare 9, 15, 21, 25, 31, 37

*La modalità di terminazione del PCB è a contatto ad angolo retto e la griglia è 1,27 × 2,54 (riga × linea)



*Perno di torsione

*L'area della sezione trasversale del cavo applicabile è 0,1~0,15 mm2

*L'area della sezione trasversale del cavo è 0,07 mm2

*Opzioni 1, 2, 3, 4-raw

*Connessione ad alta densità

*Sono disponibili modelli diritti e ad angolo retto

*Bassa resistenza di contatto, elevata capacità di corrente ed elevata rigidità dielettrica.

*Connettori e cablaggi progettati su misura.

*Selezione del modello dritto e ad angolo retto

*Risparmia spazio e peso.


Tipi:

- Serie J30J
- Serie J30JM (Ermetico)
- Serie J30 (Plastica)
- Serie J50J
- Serie J55A
- Serie J55AM (Ermetico)
- Serie J56J

Applicazioni:

- Avionica, radar
- Missili e sistemi di guida
- Apparecchiature di bordo
- Sistemi di telecomunicazione

- Centri di ricerca

- Militare

- GPS

- UAV

- Comunicazioni

- Satcom

- Sistemi di navigazione
- Centri di ricerca
- Applicazioni mediche
- Scheda a montaggio superficiale (SMT) a cavo
