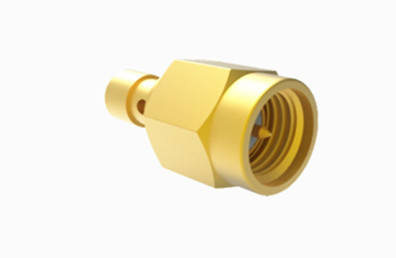

Conettore RF SMA maschio in ottone placcato d'oro per cavo SFF-50-1.5-1/RG316
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Articolo: | Collegamento RF SMA | Placcatura: | Placcato in oro |
|---|---|---|---|
| Sesso del connettore: | Maschio | Impedenza: | 50Ω |
| Frequenza: | DC ~ 18 GHz | Durata di vita: | 500 cicli |
| Corpo: | di ottone | Tipo: | SMA |
| Evidenziare: | Connettore RF SMA maschio,Collettore RF SMA in ottone,Collegamento SMA RF placcato oro |
||
Connettore RF SMA maschio in ottone placcato d'oro per SFF-50-1.5-1 /RG316 Cavo
Il connettore coassiale SMA RF è un connettore coassiale compatto ad alta frequenza progettato in conformità con MIL-C-39012.gamma di frequenze estesaQuesto tipo di connettore è il più comunemente utilizzato nelle applicazioni coassiali a radiofrequenza.Esso vede un uso diffuso in vari settori quali le comunicazioni a microonde e gli apparecchi di misurazione a microonde.I connettori di prestazioni superiori della nostra azienda in questa serie sono progettati per supportare frequenze fino a 20 GHz.

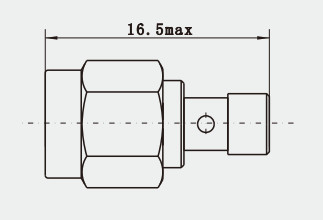

Specificità:
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Caratteristiche elettriche | ||
| Impedenza | 50 Ohm | |
| Intervallo di frequenza | DC ~ 18 GHz | |
| Tensione nominale | 335 VRMS (livello massimo del mare) | |
| Dielettrici Resistenza tensione | 1000 VRMS (livello massimo del mare) | |
| Resistenza all'isolamento | ≥ 5000 MOhm | |
| Resistenza al contatto | Conduttore esterno | ≤ 2 mΩ |
| Conduttore centrale | ≤ 3 mΩ | |
Caratteristiche:
1. Standardizzazione e compatibilità: i connettori SMA seguono dimensioni e specifiche elettriche standard, garantendo la compatibilità con una vasta gamma di componenti e dispositivi RF.
2. Resistenza ambientale: alcune versioni di connettori SMA sono progettate per resistere a condizioni ambientali difficili, essendo impermeabili, impermeabili alla polvere o resistenti alla corrosione.
3Ampia gamma di applicazioni: a causa delle loro caratteristiche di prestazione, i connettori SMA sono ampiamente utilizzati nei settori delle comunicazioni wireless, dei test e delle misurazioni.
Applicazione:
Il connettore SMA è un connettore coassiale ampiamente utilizzato nell'industria delle RF e delle microonde, noto per il suo design compatto, ampia gamma di frequenze, eccellenti prestazioni meccaniche ed elettriche,e elevata affidabilità. Queste caratteristiche rendono i connettori SMA applicabili in tutti i tipi dicampicome mComunicazione a ondate icroniche, attrezzature di misurazione e di prova, comunicazioni satellitari e esperimenti scientifici.
Altri prodotti:
1.Fabbricazione in cui sono utilizzati dispositivi di misurazione della velocità
| Numero modello. | L | L1 | D | Nota |
| SMA-KWFD101 | 3 | 3 | 1.3 | |
| SMA-KWFD101G | 3 | 3 | 1.3 | Alloggiamento SS |
| SMA-KWFD115 | 4 | 2 | 0.6 | |
| SMA-KWFD131 | 15 | 3 | 1.3 | |
| SMA-KWFD147 | 4 | 4 | 1.3 | |
| SMA-KWFD169 | 3 | 0.6 | 0.4 | |
| SMA-KWFD234 | 3 | 3 | 1 |
2.50 Ohm Femminile Jack Flange Mount SMA RF connettore
| Numero modello. | L | L1 | L2 | D | D1 | D2 | Nota |
| SMA-KFD217A | 4 | 7 | 6 | 1.3 | 4.1 | 2.2 | |
| SMA-KFD746 | 0 | 1.1 | 5.7 | 1.3 | 0 | 2.6 | |
| SMA-KFD1197 | 4 | 4.5 | 5.7 | 1 | 4.1 | 2.6 | |
| SMA-KFD1304 | 0 | 1 | 5.7 | 0.8 | 0 | 2.2 | |
| SMA-KFD1401 | 3.3 | 5 | 5.7 | 1.3 | 4.1 | 2.6 |
Catalogo del prodotto:
| Adattatore RF |
| Guida d'onda all' adattatore coassiale |
| Sigilli ermetici vetro-metallo |
| Connettore della serie J30J |
| Articulazioni rotanti a microonde |
| Assemblaggi di cavi RF |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| Connettori per onde millimetriche (mm, mm, mm) |
Nota:
Abbiamo oltre 10.000 tipi diCollegatori SMA, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci fornendo i propri dati.
