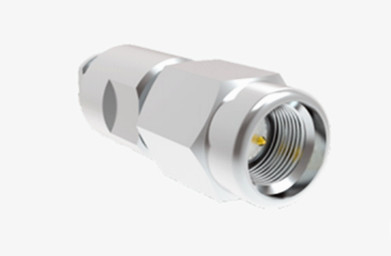

Durabilità SSMA Maschio di acciaio inossidabile RF Plug per CXN3506 / MF108A cavo
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Intervallo di frequenza: | DC~30GHz | Impedenza: | 50Ω |
|---|---|---|---|
| Durabilità: | 500 cicli | Materiale: | acciaio inossidabile |
| Applicazione: | audio/video/microonde | Vswr: | ≤ 1.3 |
| Resistenza all'isolamento: | ≥2000MΩ | Medium d'isolamento: | PTFE |
| Evidenziare: | MF108A Cable RF Plug,SSMA maschio in acciaio inossidabile RF Plug |
||
SSMA Collegamento RF maschile in acciaio inossidabile per cavo CXN3506/MF108A
I connettori coassiali RF della serie SSMA sono versioni miniaturizzate dei connettori SMA, caratterizzati dalle loro dimensioni compatte, larghezza di banda di frequenza e elevata affidabilità.Sono ampiamente utilizzati in vari settori quali l'aviazione., aerospaziale e comunicazioni a microonde.
Caratteristiche:
1. Dimensioni miniaturizzate: i connettori SSMA sono più piccoli delle loro controparti SMA, rendendoli adatti per applicazioni in cui lo spazio è un premio.
2Ampia larghezza di banda di frequenza: i connettori SSMA sono progettati per funzionare su una vasta gamma di frequenze, supportando in genere fino a 18 GHz o addirittura superiori.
3Alta affidabilità: questi connettori sono progettati per mantenere connessioni stabili in ambienti difficili, comprese alte temperature e vibrazioni.
4Basse perdite di riflessione: la progettazione dei connettori SSMA aiuta a ridurre al minimo le riflessioni del segnale, riducendo le perdite e fornendo prestazioni migliorate.
Specifica dei connettori RF SSMA:
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Caratteristiche elettroniche e materiali | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC ~ 30 GHz | |
| Tensione nominale | 250 VRMS (livello massimo del mare) | |
| Dielettrici Resistenza tensione | 750 VRMS (livello massimo del mare) | |
| VSWR | ≤ 1.3 | |
| Resistenza all'isolamento | ≥ 2000MΩ | |
| Conduttore centrale | Maschio | BRas placcato in oro |
| Femmina | Altri prodotti di acciaio | |
| Conchiglie e altre parti metalliche | BRas placcato in oro | |
| Acciaio inossidabile passivato | ||
| Guarnizione del cavo | di acciaio | |
| Isolatore | PTFE | |
| Anello di sigillo | gomma di silicio | |
| Torsione di accoppiamento | 0.5 -0.7N.m. | |
Applicazione:
1Comunicazione wireless: nei collegamenti a microonde, nella comunicazione punto a punto e nei sistemi di antenne delle stazioni base cellulari, i connettori SSMA vengono utilizzati per collegare componenti RF (radio frequenza).
2Aerospaziale e aeronautica:I connettori SSMA sono utilizzati in una varietà di sistemi di comunicazione e navigazione nell'industria aerospaziale a causa della loro elevata affidabilità e capacità di resistere a condizioni estreme.
3. Attrezzature di prova: nelle apparecchiature di prova e misurazione RF, i connettori SSMA possono essere utilizzati per collegare gli strumenti di prova all'attrezzatura sottoposta a prova (EUT) o ad altri componenti RF.
Catalogo del prodotto:
| Adattatore RF |
| Collegamento RF SMA |
| Connettore RF SSMP |
| Collegatore TNC RF |
| N tipo di connettore RF |
| Connettore RF MCX/MMCX |
| Connettori per onde millimetriche (mm, mm, mm) |
| Assemblaggi di cavi RF |
| Guida d'onda all' adattatore coassiale |
| Sigilli ermetici vetro-metallo |
| Connettore della serie J30J |
| Articulazioni rotanti a microonde |

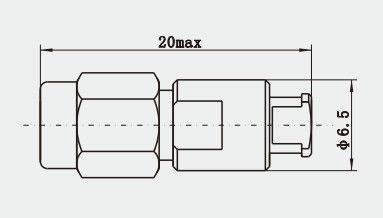

Interfaccia Dimensioni:
Prodotto correlato
1.Mini SMA Microstrip serie 2 fori connettori flange
2.Connettori RF femminili SMA per cavo RG178
2.Mini SMA PCB Panel Mount 4 fori connettori flange
Nota:
Abbiamo oltre 10.000 tipi diCollegamento SMA, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci fornendo i propri dati.
