Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | Conettore RF SMA | PLACING: | D'oro |
|---|---|---|---|
| Vswr: | ≤ 1.3 | Tipo di montaggio: | Montaggio della flangia |
| tensione di funzionamento: | 335V r.m.s al livello del mare | Intervallo di frequenza: | CC a 18GHz |
| Corpo: | Altri prodotti | Genere: | Jack/femmina |
| Evidenziare: | Collettore RF SMA in ottone,Femminile SMA RF Connector,Connettore RF SMA montato su flangia |
||

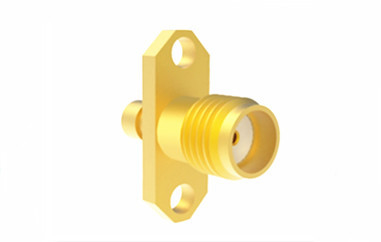

Il connettore coassiale SMA RF è un connettore coassiale compatto ad alta frequenza progettato in conformità con MIL-C-39012.prestazioni meccaniche ed elettriche eccezionali, e alta affidabilità. Come tale è diventato il connettore coassiale RF più utilizzato.tra gli altri campiLa serie di connettori ad alte prestazioni progettati dalla nostra azienda sono in grado di operare a frequenze fino a 20 GHz.
Specifica dei connettori SMA Rf:
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Interfaccia secondo | IEC 60169-15 |
| Impedenza | 50Ω |
| Intervallo di frequenza | DC a 18 GHz |
| Perdita di inserimento | ≤ 0,30 dB |
| VSWR | ≤ 1,2 ((DC-6GHz) |
| Resistenza all'isolamento | ≥ 5000MΩ |
| Resistenza del centro di contatto | ≤ 3mΩ |
| Resistenza al contatto esterno | ≤ 2mΩ |
| Cicli di accoppiamento | ≥ 500 |
| Intervallo di temperatura | -65-+165°C |

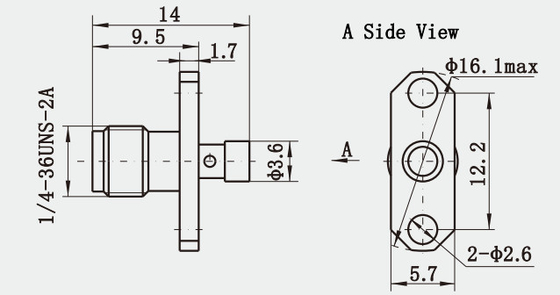

Disegno diConnettore RF in ottone SMA montato su una flangia femminile per cavo CXN3506/MF108A:
Caratteristiche materiali e meccaniche:
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | di rame placcato |
| Femmina | Sn-P Bronzo placcato oro | |
| Contatto elastico | Berillio, bronzo, nichellato | |
| Conchiglie e altre parti metalliche | di legno di legno | |
| Passivazione inossidabile | ||
| Sleeve di crimping | di legno di legno | |
| Torsione di serraggio del collegamento | 0.79-1.13N.m | |
| Durabilità | 500 cicli | |
| Anello di tenuta | Gomma di silicone | |
| Isolatori | PTFE | |
Caratteristiche chiave:
1. Piccole dimensioni: come suggerisce il nome, "SubMiniature" indica che il connettore SMA è più piccolo di molti altri tipi di connettori coassiali,rendendolo adatto ad applicazioni in cui lo spazio è a un prezzo elevato.
2Capacità ad alta frequenza: il connettore SMA è progettato per gestire alte frequenze, in genere fino a 18 GHz, anche se alcune versioni possono arrivare fino a 26,5 GHz,che lo rende adatto per applicazioni a microonde.
3Ampia larghezza di banda: insieme alle capacità ad alta frequenza, i connettori SMA possono trasmettere segnali su una vasta gamma di frequenze senza un significativo degrado delle prestazioni.
Applicazioni:
1Ampia gamma di applicazioni: a causa delle sue dimensioni, larghezza di banda e affidabilità, il connettore SMA è utilizzato in una vasta gamma di applicazioni, tra cui telecomunicazioni, apparecchiature di prova, sistemi militari,e strumenti scientifici.
2Interfaccia standardizzata: secondo lo standard MIL-C-39012.I connettori SMA hanno un'interfaccia coerente che garantisce la compatibilità con altri componenti e dispositivi che rispettano la stessa specifica.
3. Variazioni e adattamenti: sono disponibili diverse varianti del connettore SMA, tra cui diverse opzioni di terminazione (come SMA-J), adattatori ad angolo retto e modelli a basso profilo,fornire flessibilità per varie esigenze di progettazione.
Catalogo del prodotto:
| Adattatore RF |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| Collegatore TNC RF |
| N tipo di connettore RF |
| Connettore RF MCX/MMCX |
| BNC RF ConnectorConnettori per onde millimetriche ((2.4mm, 2.92mm) |
| Assemblaggi di cavi RF |
| Guida d'onda all' adattatore coassiale |
| Sigilli ermetici vetro-metallo |
| Connettore della serie J30J |
| Articulazioni rotanti a microonde |
Prodotti correlati:
1) connettori SMA RF femminili ermeticamente sigillati
| Numero modello. | Nota |
| SMA(M) - KFD | Difensivo |
2) Femmina Bulkheaf angolo destro Solder Mount SMA connettore
| Numero modello. | L | Nota |
| SMA-KYWHD | 14.8 | |
| SMA-KYWHD1 | 13.5 |
- Sì.Nota:
Abbiamo oltre 10.000 tipi diCollegamento SMA, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci fornendo i propri dati.
