Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | SMA rf Conector coassiale | PLACING: | di larghezza superiore a 30 cm |
|---|---|---|---|
| Genere: | Femmina | Impedenza: | 50Ω |
| Frequenza: | DC ~ 18 GHz | Isolanti: | PTFE |
| Applicazione: | Microonda | Materiale: | acciaio inossidabile |
| Evidenziare: | Connettore RF femminile SMA in acciaio inossidabile,Connettore RF femminile a micro striscia SMA,Connettore RF femminile SMA Niclek Plated |
||
La serie SMA è un connettore coassiale RF ad alta frequenza compatto sviluppato e prodotto in conformità con MIL-C-39012.Come uno dei connettori coassiali RF più comunemente utilizzati in vari campi della comunicazione a microonde e delle apparecchiature di misurazione, i nostri connettori SMA ad alte prestazioni possono funzionare fino a 20 GHz.
Specificità:
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC ~ 18 GHz | |
| Tensione nominale | 335VRMS* | |
| Dielettrici Resistenza tensione | 1000VRMS* | |
| Resistenza all'isolamento | ≥ 5000MΩ | |
| Resistenza centrale | Direttore centrale | ≤ 3,0 mΩ |
| Conduttore esterno | ≤ 2,0 mΩ | |
| VSWR | ≤ 1.3 | |
| Caratteristiche materiali e meccaniche: | |||
| Direttore centrale | Maschio/Plug | Altri prodotti | Placcata in oro |
| Femmina/Socket | Berillio bronzo | Placcata in oro | |
| Contatto resistente | Berillio bronzo | di larghezza uguale o superiore a 15 mm | |
| Conchiglia/Costruzione | Altri prodotti | Placcata in oro | |
| Conchiglia/Costruzione | Acciaio inossidabile | Passivo | |
| Isolatore | PTFE | ||
| Anello di tenuta | Gomma di silicone | ||
| Durabilità | 500 cicli | ||
| Torsione | 0.79~1.13N.m. | ||
| *Altri materiali e rivestimenti possono essere personalizzati | |||

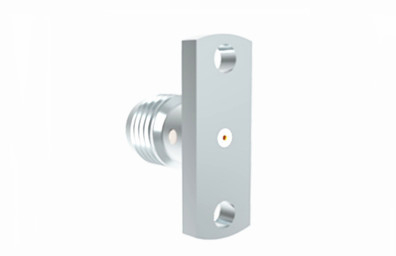

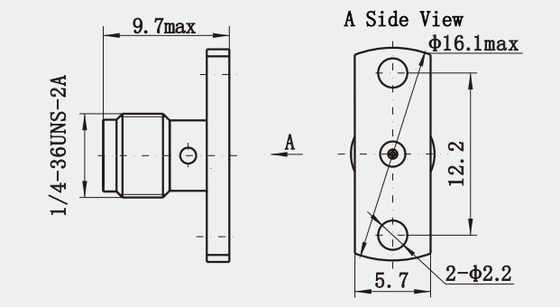

Disegno e altre immagini di
Connettore RF femminile SMA in acciaio inossidabile rivestito con niclo:
(Unità: mm)
Vantaggi:
1. Eccellente prestazione elettrica: all'interno del suo intervallo di frequenza di funzionamento, un connettore SMA offre una bassa perdita di ritorno (buona corrispondenza di impedenza), una bassa perdita di inserimento,e un buon rapporto di onda stazionaria di tensione (VSWR).
2Stabilità meccanica: i connettori SMA utilizzano un meccanismo di accoppiamento a filo che garantisce una forte stabilità e ripetibilità della connessione.
3. Resistenza alla corrosione: l'uso di materiale in acciaio inossidabile fornisce ai connettori SMA una elevata resistenza alla corrosione, rendendoli adatti per ambienti esterni o difficili.
Applicazione:
1. Sistemi di comunicazione a microonde: nei sistemi di comunicazione punto a punto e satellitari, i connettori SMA sono utilizzati per la trasmissione di segnali ad alte prestazioni.
2. attrezzature di prova:I connettori SMA si trovano comunemente nelle apparecchiature di prova RF come gli analizzatori di rete e gli analizzatori di spettro perché possono gestire segnali ad alta frequenza senza introdurre perdite di inserimento eccessive.
3. Radar e sistemi di navigazione: nei sistemi radar e nelle applicazioni di navigazione GPS, i connettori SMA possono essere utilizzati per collegare antenne e altri componenti ad alta frequenza.
Catalogo del prodotto:
| Adattatore RF |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| Collegatore TNC RF |
| N tipo di connettore RF |
| Connettore RF MCX/MMCX |
| BNC RF Connector Collegatori a onde millimetriche (± 2,4 mm, ≤ 2,92 mm) |
| Assemblaggi di cavi RF |
| Guida d'onda all' adattatore coassiale |
| Sigilli ermetici vetro-metallo |
| Connettore della serie J30J |
| Articulazioni rotanti a microonde |
Nota:
Abbiamo oltre 10.000 tipi diCollegamento, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci fornendo i propri dati.
