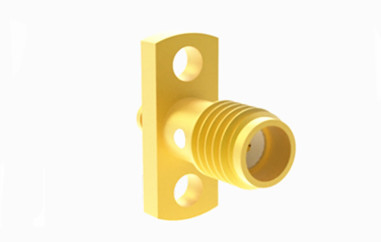

Connettore RF Mini SMA femminile della serie SSMA per 1#cavo semi-rigido/flessibile
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore SSMA RF | Placcatura: | Placcatura in oro |
|---|---|---|---|
| Genere: | Femmina | Impedenza: | 50Ω |
| Durabilità: | 500 cicli | Body: | Brass |
| Applicazione: | audio/video/microonde | Tipo: | SSMA |
| Evidenziare: | Mini SMA RF Connector,Cable flessibile SMA RF Connector,Femminile SMA RF Connector |
||
Connettore RF Mini SMA Femmina Serie SSMA per Cavo Semi-rigido/flessibile n. 1
Il connettore coassiale RF Serie SSMA è una variante ancora più compatta del connettore SMA, riconosciuto per le sue dimensioni ridotte, l'ampia gamma di frequenze e l'alta affidabilità. Questo tipo di connettore è ampiamente utilizzato in diversi settori, tra cui l'aviazione, l'aerospaziale e le comunicazioni a microonde.
Caratteristiche principali:
1. Stabilità ambientale: i connettori SSMA possono resistere a varie condizioni ambientali, tra cui variazioni di temperatura, umidità, vibrazioni e urti meccanici.
2. Facile installazione: le loro dimensioni ridotte e il design semplificato rendono i connettori SSMA facili da installare e instradare in progetti densi o compatti.
3. Opzioni di interfaccia versatili: i connettori SSMA sono disponibili in diversi tipi di interfaccia, come diritti, ad angolo retto e per montaggio su pannello, per adattarsi a diversi circuiti e layout di apparecchiature.
Specifiche dei connettori RF SSMA:
Nota: la frequenza del modello si basa sui dati nella scheda delle specifiche del prodotto.
| Caratteristiche elettroniche e dei materiali | ||
| Impedenza | 50Ω | |
| Gamma di frequenza | DC~30GHz | |
| Tensione nominale | 250 VRMS (massimo a livello del mare) | |
| Resistenza alla tensione dielettrica | 750 VRMS (massimo a livello del mare) | |
| Resistenza di isolamento | ≥5000MΩ | |
| Conduttore centrale | Maschio | Lega di rame placcata oro |
| Femmina | Bronzo al berillio placcato oro | |
| Guscio e altre parti metalliche | Lega di rame placcata oro | |
| Manicotto di crimpatura | Lega di rame placcata nichel | |
| Isolante | PTFE | |
| Anello di tenuta | Gomma siliconica | |
| Durata | 500 cicli | |
Catalogo prodotti:
| Adattatore RF |
| Connettore RF SMA |
| Connettore RF SSMP |
| Connettore RF TNC |
| Connettore RF di tipo N |
| Connettore MCX/MMCX |
| Connettori a onde millimetriche (2,4 mm, 2,92 mm) |
| Assemblaggi di cavi RF |
| Adattatore da guida d'onda a coassiale |
| Guarnizioni ermetiche vetro-metallo |
| Connettore serie J30J |
| Giunti rotanti a microonde |
Applicazione:
1. Telecomunicazioni: all'interno dell'infrastruttura di telecomunicazione, i connettori SSMA possono essere utilizzati per collegare stazioni base e altre apparecchiature di comunicazione.
2. Comunicazione wireless: nelle apparecchiature di rete wireless come router wireless e schede di rete wireless, i connettori SSMA facilitano il trasferimento dati ad alta velocità.
3. Industria automobilistica: in alcune applicazioni automobilistiche, come i sistemi di comunicazione di rete dei veicoli, i connettori SSMA possono essere utilizzati per garantire connessioni di segnale stabili.
Dimensioni dell'interfaccia:
Prodotto correlato
1. Connettore a flangia a 2 fori serie Mini SMA (SSMA) Microstrip
| Modello n. | L | L1 | L2 | L3 | L4 | D | D1 | D2 | D3 |
| SSMA-KFD2 | 15.6 | 3.2 | 2.7 | 4.8 | 8.3 | 0.88 | 4.6 | 12.3 | 2.4 |
| SSMA-KFD8 | 11.9 | 0 | 2.2 | 4.8 | 8.3 | 0.88 | / | 12.3 | 2.4 |
| SSMA-KFD10 | 11.1 | 0 | 1.4 | 4.8 | 8.3 | 0.88 | / | 12.3 | 2.4 |
| SSMA-KFD19 | 14.4 | 3 | 1.7 | 4.8 | 8.3 | 0.7 | 4.6 | 12.3 | 2.4 |
| SSMA-KFD121 | 14.6 | 3.2 | 1.7 | 4.8 | 8.3 | 0.3 | 4.6 | 12.3 | 2.4 |
| SSMA-KFD133 | 17.5 | 4 | 3.8 | 5.8 | 8.3 | 0.88 | 4.6 | 12.3 | 2.4 |
2.Mini SMA (SSMA) Micro-strip KHD (femmina PCB) Connettori
| Modello n. | Nota |
| SSMA-KHD |
NOTA:
Abbiamo oltre 10.000 tipi di Connettori SMA, se il connettore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dati.
