Connettore RF in acciaio inossidabile femminile della serie MSSM a onda millimetrica con Microstrip

Connettore RF in acciaio inossidabile femminile della serie MSSM a onda millimetrica con Microstrip

La linea di prodotti MSSM è costituita da connettori ad onde millimetriche ad alte prestazioni in grado di operare a frequenze fino a 40 GHz.Questi connettori utilizzano connessioni a filo aria-dielettrico e sono intercambiabili con la serie SSMANota per le sue dimensioni compatte, il design leggero, l'alta frequenza operativa e la connettività affidabile,I connettori MSSM sono ampiamente utilizzati nelle misurazioni a microonde ad alta frequenza e nei dispositivi a onde millimetricheLe loro caratteristiche le rendono particolarmente adatte per applicazioni che richiedono spazio limitato e prestazioni ad alta frequenza.

Specificità:

Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.

Caratteristica:

1Struttura di base

Conduttore interno: spina centrale, utilizzata per collegare il cavo e l'interfaccia del dispositivo per ottenere l'interconnessione delle informazioni.
Conduttore esterno: presa cilindrica che protegge e fissa il connettore dall'ambiente esterno.
Isolatore: collocato tra i conduttori interni ed esterni per prevenire interferenze del segnale e cortocircuito.

2Frequenza di funzionamento: dipende dalla struttura fisica del connettore, comprese le dimensioni dei conduttori interni ed esterni, la natura del materiale dielettrico, e così via.

3. VSWR (VSWR): uno degli indicatori importanti dei meriti del connettore, più basso è il VSWR, migliore è la prestazione.

4. Perdita di inserimento: perdita di segnale causata dal processo di trasmissione del segnale, maggiore è l'efficienza di trasmissione del segnale del connettore.

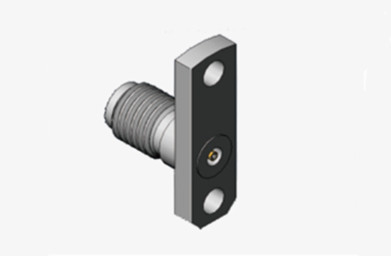

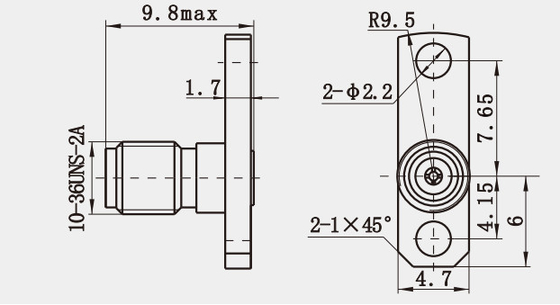

Disegno di contorno (mm) e immagine di  Connettore RF in acciaio inossidabile femminile della serie MSSM a onda millimetrica con Microstrip

Applicazione:

1- campo della comunicazione: nelle comunicazioni mobili, dati wireless, sistemi di paging e altre apparecchiature,I connettori coassiali MSSM RF sono utilizzati per trasmettere segnali a frequenza di microonde per garantire la trasmissione stabile di segnali ad alta frequenza.

2Campo di trasmissione: nel sistema di trasmissione, i connettori coassiali MSSM RF vengono utilizzati per collegare il trasmettitore e l'antenna per realizzare la trasmissione di segnali TV.Le sue buone prestazioni elettriche e la sua resistenza meccanica garantiscono la stabilità della trasmissione dei segnali radiotelevisivi.

Catalogo del prodotto:

Altri adattatori RF da 1,0 mm

1. 1,0 mm Adaptatore RF da donna a donna

(Numero di modello: 1.0-KK)

2. 1,0 mm Adaptatore RF maschio a maschio

(Numero di modello: 1.0-JJ)

Nota:
Abbiamo oltre 10.000 tipi diAdaptatore,se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
