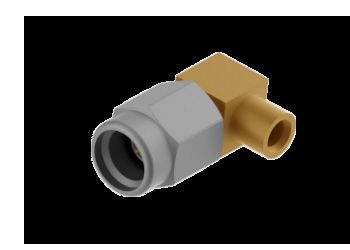

50Ω Right Angle SSMA Male Mini SMA Plug RF Coaxial .086 Cable Connector 18GHz
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore cavo maschile SSMA angolare a destra | Modello: | SSMA-JWB2 |
|---|---|---|---|
| Gamma di frequenza: | 0,3 MHz-18 GHz | Impedenza: | 50Ω |
| DWV: | 750 V | Resistenza di isolamento: | ≥5000MΩ |
| Direttore Centrale: | Lega di rame, placcato oro | Conduttore esterno: | Acciaio inossidabile, passività |
| Cavo di accoppiamento: | .086 cavo | Isolanti: | PTFE |
| Campioni: | in magazzino | ||
| Evidenziare: | 50Ω right angle SSMA connector,SSMA male RF coaxial plug,18GHz SMA cable connector |
||
Connettore RF Coassiale SSMA Maschio ad Angolo Retto da 50Ω per Cavo .086 18GHz
I connettori SSMA sono connettori di precisione da 50 ohm progettati per funzionare senza modi fino a 40 GHz. Sono comunemente utilizzati per applicazioni in cui sono richieste dimensioni ridotte e maggiore densità di imballaggio. L'interfaccia SSMA standard utilizza un dielettrico in PTFE. Elite Electronic offre connettori SSMA per cavi semi-rigidi, semi-flessibili e flessibili a bassa perdita, montaggio a flangia, montaggio a vite a pannello, montaggio su PCB e adattatori di precisione che possono essere adattati per applicazioni personalizzate.
Il connettore coassiale RF SSMA è una versione miniaturizzata del connettore SMA, progettato per essere più piccolo del 30% pur mantenendo eccellenti caratteristiche di prestazione. Dotati di un'interfaccia filettata (10-36UNF-2) e un'impedenza caratteristica di 50Ω, questi connettori supportano frequenze fino a 30 GHz.
Caratteristiche di progettazione SSMA
Caratteristiche di progettazione SSMA
- Design compatto - 30% più piccolo del connettore SMA standard
- Ampia banda di frequenza operativa fino a 30 GHz
- Costruzione robusta per affidabilità
- Disponibile in più configurazioni: opzioni di montaggio dritto, ad angolo retto, a pannello e a flangia
- Basso VSWR e bassa perdita di inserzione
Interfaccia dei connettori coassiali RF SSMA
Interfaccia dei connettori coassiali RF SSMA
Dimensioni del connettore coassiale RF SSMA maschio ad angolo retto per cavo .086:
Modello N.: SSMA-JWB2
Dimensioni simili del connettore coassiale RF SSMA maschio ad angolo retto per cavo .086:
Modello N.: SSMA-JWB2A
Nota: si prega di consultare il nostro catalogo per altri modelli simili in base alla vostra applicazione.
Applicazioni
Xi'an Elite Electronic è specializzata in soluzioni di interconnessione sistematiche per settori esigenti tra cui:
- Sistemi aerospaziali e aeronautici
- Apparecchiature di navigazione e radar
- Sistemi di comunicazione
- Strumenti di misurazione
- Applicazioni elettroniche
Imballaggio e spedizione
Ogni connettore coassiale RF SSMA ad angolo retto viene imballato con cura per garantirne la protezione durante il trasporto:
Utilizziamo servizi di corriere affidabili per consegne rapide, fornendo ai clienti informazioni di tracciamento al momento della spedizione.
Per ulteriori informazioni su modelli di prodotti simili, consultare il nostro catalogo o contattare il nostro team di vendita all'indirizzo:
