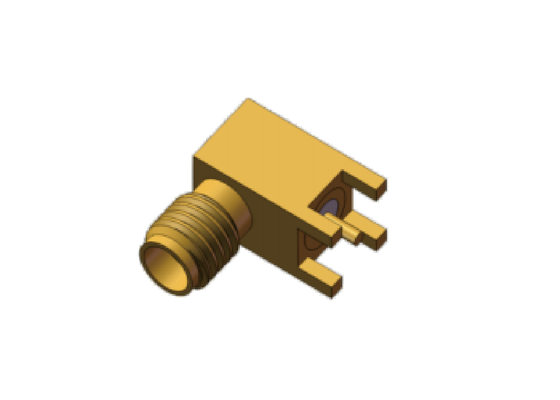

Ricoperto d'oro ottone Jack Mini SMA attraverso foro PCB saldatore angolo di 90 gradi SSMA RF connettori 18GHz 50ohm
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore SSMA RF | Modello: | SSMA-KWHD41 |
|---|---|---|---|
| Gamma di frequenza: | 0,3 MHz-18 GHz | Impedenza: | 50Ω |
| DWV: | 750 V | Resistenza di isolamento: | ≥5000MΩ |
| Direttore Centrale: | Ottone rivestito in oro | Conduttore esterno: | Ottone rivestito in oro |
| Cavo di accoppiamento: | Cavo CXN3506 | Isolanti: | PTFE |
| Campioni: | In magazzino | ||
| Evidenziare: | connettore RF SSMA in ottone rivestito d'oro,connettore per PCB SMA ad angolo di 90 gradi,connessione per saldatura RF a 18 GHz 50 ohm |
||
Brass Shell Gold Plating Jack Mini SMA Panel Mount SSMA RF Connectors 18GHz 50ohm
Introduzione del prodotto
Il connettore RF SSMA (Mini SMA) è una soluzione compatta, 30% più piccola dei connettori SMA standard, ideale per sistemi a microonde e RF ad alta densità.Disegnato con un'interfaccia a filettatura 10-36UNF-2 e un'impedenza di 50ΩI connettori RF SSMA offrono prestazioni elettriche eccellenti e un'elevata affidabilità per ambienti esigenti.,configurazioni ad angolo retto, paratia e montaggio a flange, perfette per le esigenze di miniaturizzazione.
Caratteristiche chiaveconnettore RF SSMA:
- Progettazione compatta: 30% in meno rispetto ai connettori SMA standard
- Funzionamento in banda larga fino a 30 GHz
- Alta affidabilità per applicazioni impegnative
- Disponibile in molteplici configurazioni: opzioni di montaggio dritto, angolo retto, paratia e flange
- Scaffale/barrillo a vite in acciaio inossidabile per la durata
Interfaccia dei connettori RF SSMA
RAconnettore RF SSMAJack connettore di montaggio di saldatura per PCB RF coaxial attraverso foro:
| Tecnico | Materiali e finitura | ||
| Impedenza | 50Ω | Direttore centrale | Legatura di rame, placcatura d'oro |
| DWV | 500 V | Conduttore esterno | Legatura di rame, placcatura d'oro |
| Resistenza all'isolamento | > 5000MΩ | Isolatore dielettrico | PTFE |
| Temperatura | Temperatura di funzionamento: -55°C~ + 125°C Temperatura di conservazione: -55°C~ + 125°C | ||
| Altri indici | Intervallo di frequenza: 0,3 MHz~18 GHz | ||
Dimensione del modello n. diconnettore RF SSMA: SSMA-KWHD41
Dimensione del modello n. diconnettore RF SSMA: SSMA-KWHD
Dimensione della paratia RA Modello diconnettore RF SSMA: SSMA-KYWHD
Nota: Si prega di consultare il nostro catalogo per modelli più simili in base alla vostra domanda.
Applicazioni
Xi'an Elite Electronic è specializzata in soluzioni di interconnessione sistematica per industrie esigenti, tra cui:
- Sistemi aerospaziali e aeronautici
- Apparecchiature di navigazione e radar
- Sistemi di comunicazione
- Strumenti di misura
- Applicazioni elettroniche
Imballaggio e spedizione
Ogni connettore RF SSMA è accuratamente confezionato per garantire la protezione durante il trasporto:
Utilizziamo servizi di corriere affidabili per la consegna rapida, fornendo ai clienti informazioni di tracciamento al momento della spedizione.
Per ulteriori informazioni sui modelli di prodotti simili, consultare il nostro catalogo o contattare il nostro team di vendita all'indirizzo:
