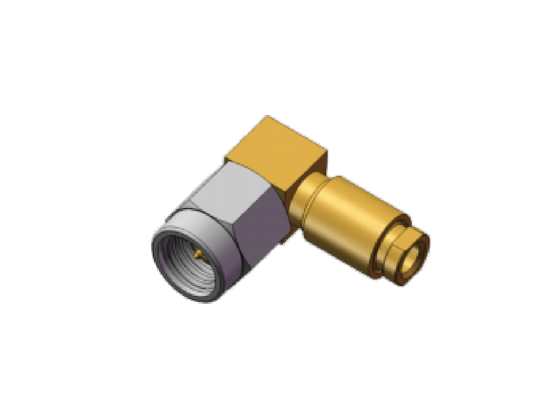

50Ω 18GHz Mini SMA Maschio angolo destro SSMA RF connettore coaxial con conduttori dorati
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore SSMA RF | Modello: | SSMA-JW506 |
|---|---|---|---|
| Gamma di frequenza: | 0,3 MHz-18 GHz | Impedenza: | 50Ω |
| DWV: | 750 V | Resistenza di isolamento: | ≥5000MΩ |
| Direttore Centrale: | Lega di rame, placcato oro | Conduttore esterno: | Lega di rame, placcato oro |
| Stile connettore: | Angolo retto | Cavo di accoppiamento: | CNX3506, MF108A |
| Isolanti: | PTFE | Campioni: | IN MAGAZZINO |
| Evidenziare: | Connettore RF SSMA a 18 GHz,connettore SMA ad angolo retto da 50Ω,connettore coassiale SSMA placcato oro |
||
Accoppiamento connettore RF Mini SMA SSMA da 50 Ω 18 GHz per cavo CXN3506, MF108A (diametro esterno cavo 2,3 mm)
Prestazioni ad alta frequenza fino a 18GHz
Il connettore RF SSMA è una versione miniaturizzata del connettore SMA, progettato per essere più piccolo del 30% pur mantenendo eccellenti caratteristiche prestazionali. Dotati di un'interfaccia filettata (10-36UNF-2) e di un'impedenza caratteristica di 50 Ω, questi connettori supportano frequenze fino a 30 GHz.
Caratteristica fondamentale:
- Design compatto: 30% più piccolo rispetto ai connettori SMA standard
- Funzionamento con ampia banda di frequenza fino a 30 GHz
- Elevata affidabilità per applicazioni impegnative
- Disponibili in molteplici configurazioni: opzioni di montaggio diritto, ad angolo retto, a paratia e a flangia
- Manicotto/barilotto a vite in acciaio inossidabile per una maggiore durata
Interfaccia del connettore RF SSMA
Dimensioni del connettore RF SSMA:
Modello n.: SSMA-JW506 (cavo accoppiato CXN3506, MF108A, diametro esterno cavo 2,3 mm)
Modello n.:SSMA-JW506G-1 (cavo di accoppiamento CXN3506, MF108A, diametro esterno del cavo 2,3 mm)
Applicazioni
Xi'an Elite Electronics è specializzata in soluzioni di interconnessione sistematiche per settori esigenti, tra cui:
- Sistemi aerospaziali e aeronautici
- Apparecchiature di navigazione e radar
- Sistemi di comunicazione
- Strumenti di misura
- Applicazioni elettroniche
Imballaggio e spedizione
Ogni connettore RF SSMA è imballato con cura per garantire la protezione durante il trasporto:
Utilizziamo corrieri affidabili per consegne rapide, fornendo ai clienti informazioni di tracciabilità al momento della spedizione.
