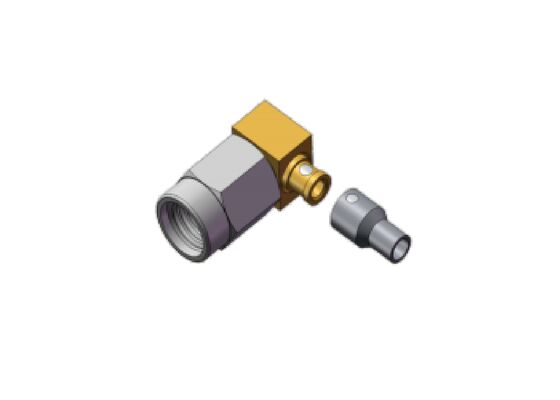

50Ω Impedenza 3GHz angolo destro Mini SMA Maschio SSMA connettore RF con cavo flessibile multi-core
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore SSMA RF | Modello: | SSMA-JW2A-1 |
|---|---|---|---|
| Gamma di frequenza: | 0,3 MHz-3 GHz | Impedenza: | 50Ω |
| DWV: | 750 V | Resistenza di isolamento: | ≥5000MΩ |
| Direttore Centrale: | Lega di rame, placcato oro | Conduttore esterno: | Acciaio inossidabile, passivazione |
| Cavo di accoppiamento: | Cavo flessibile SFF-50-1, SFF-50-1.5-1 | Isolanti: | PTFE |
| Campioni: | IN MAGAZZINO | Stile connettore: | Angolo retto |
| Evidenziare: | Connettore RF SSMA con impedenza 50Ω,3GHz connessione maschile SMA ad angolo retto,connettore RF a cavo flessibile multi-core |
||
Connettore RF SSMA maschio Mini SMA da 50 Ω 3 GHz RA che accoppia un cavo flessibile con conduttore multipolare a 7
Prestazioni ad alta frequenza fino a 18GHz
Il connettore RF SSMA è una versione miniaturizzata del connettore RF SMA, progettato per essere più piccolo del 30% pur mantenendo eccellenti caratteristiche prestazionali. Dotati di un'interfaccia filettata (10-36UNF-2) e di un'impedenza caratteristica di 50 Ω, questi connettori supportano frequenze fino a 30 GHz.
Caratteristica fondamentale:
- Design compatto: 30% più piccolo rispetto ai connettori RF SMA standard
- Funzionamento con ampia banda di frequenza fino a 30 GHz
- Elevata affidabilità per applicazioni impegnative
- Disponibili in molteplici configurazioni: opzioni di montaggio diritto, ad angolo retto, a paratia e a flangia
- Manicotto/barilotto a vite in acciaio inossidabile per una maggiore durata
Interfaccia dei connettori RF SSMA
Dimensioni del connettore RF RA Mini SMA SSMA:
Modello n.: SSMA-JW2A-1 (cavo di accoppiamento SFF-50-1, diametro esterno del cavo 1,8 mm)
Modello n.: SSMA-JW2A-2 (cavo di accoppiamento SFF-50-1, diametro esterno del cavo 1,8 mm)
Modello n.: SSMA-JW3A-1 (cavo di accoppiamento SFF-50-1.5-1, diametro esterno del cavo 2,55 mm)
Modello n.: SSMA-JW3A (cavo di accoppiamento SFF-50-1.5-1, diametro esterno del cavo 2,55 mm)
Applicazioni
Xi'an Elite Electronics è specializzata in soluzioni di interconnessione sistematiche per settori esigenti, tra cui:
- Sistemi aerospaziali e aeronautici
- Apparecchiature di navigazione e radar
- Sistemi di comunicazione
- Strumenti di misura
- Applicazioni elettroniche
Imballaggio e spedizione
Ogni connettore RF SSMA è imballato con cura per garantire la protezione durante il trasporto:
Utilizziamo corrieri affidabili per consegne rapide, fornendo ai clienti informazioni di tracciabilità al momento della spedizione.
Altri cataloghi di prodotti
| Connettori RF SMA SSMA |
| Connettori SMP SMPM CSMP ASMP |
| Catalogo connettori mmW (2,92 mm, 2,4 mm, 1,85 mm, 1,0 mm, 0,8 mm) |
| Adattatore RF tra serie (da SMA a SSMA, da SMP a SMPM, da SMA a 2,92 mm, da SMA a N....) |
| N Connettori TNC TNCA |
| Connettori BMA SBMA |
| Connettori MCX e MMCX |
| Connettori Micro D J30J+J30J+J55A+J55AM+J56J |
| Guarnizioni ermetiche tra vetro e metallo |
| Gruppo cavo coassiale RF |
| Prodotto personalizzato (antenne, filtri, divisori di potenza, accoppiatori, componenti per guide d'onda, dispositivi di prova, moduli di pacchetto) |
Per ulteriori informazioni o specifiche sui modelli di prodotto, consultare il nostro catalogo o contattare il nostro team di vendita tramite:
sales3@xa-elite.com.cn
sales3@xa-elite.com.cn
