2Collegatori per onde da.4 mm
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | 2.4mm rf Conector coassiale | Placcatura: | Placcati in oro/niccellati |
|---|---|---|---|
| Impedenza: | 50Ω | Certificato: | CE RoH |
| Tipo: | Maschio/Femmina | ||
| Evidenziare: | Connettori di cavo coassiale,connettori coassiali di a microonde |
||

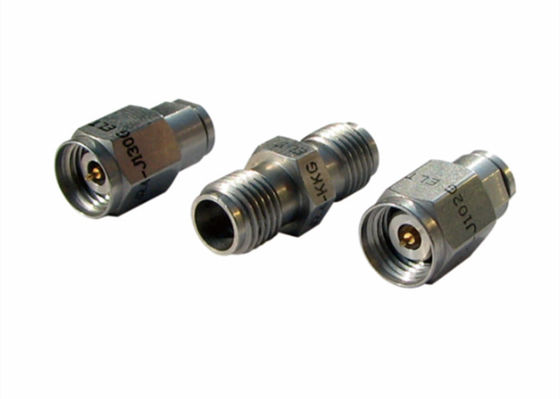

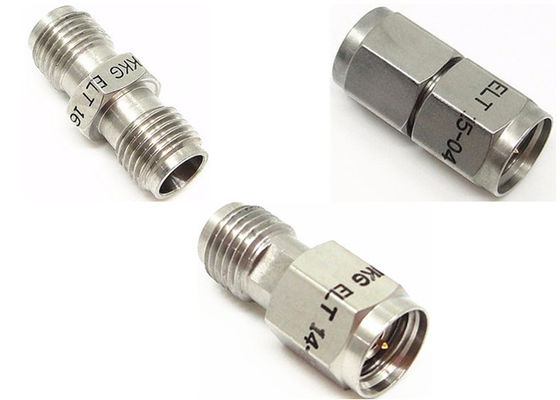

Collegatori a onde di 2,4 mm ad alta frequenza
2.4 Il tipo di prodotto è un connettore ad onde millimetriche ad alte prestazioni, la frequenza è di 50 GHz, utilizza un connettore a filo di interfaccia a aria, con caratteristiche di piccolo volume, peso leggero, alta frequenza di utilizzo,connessione affidabile, è ampiamente utilizzato nei dispositivi di misurazione delle microonde ad alta frequenza e in quelli a onde millimetriche.
I connettori coassiali da 50 ohm ad alta precisione da 2,4 mm per uso RF e microonde. These high performance connectors are used in a wide variety of test and measurement settings ranging from cellular to satellite communications for the proper matching of equipment and cable interconnectI connettori sono costruiti in acciaio inossidabile resistente e sono progettati per resistere all'uso ripetuto.
Specificità
|
Caratteristiche elettriche
|
||||
|
Impedenza
|
50Ω
|
|||
|
Intervallo di frequenza
|
Dc50GHz
|
|||
|
Tensione nominale
|
170VRMS (livello massimo del mare)
|
|||
|
Dielettrici Resistenza tensione
|
500VRMS (livello massimo del mare)
|
|||
|
Resistenza all'isolamento
|
≥ 5000MΩ
|
|||
|
Resistenza al contatto |
Conduttore esterno
|
≤ 2mΩ
|
||
|
Conduttore centrale
|
≤ 3mΩ
|
|||
|
VSMR
|
≤ 1,05+0,005f
|
|||
Disegno dettagliato
Caratteristiche:
• Il connettore da 2,4 mm è un connettore a microonde di precisione.
• Costruzioni in acciaio inossidabile
• prestazioni elettriche superiori a 50 GHz
• connettori nelle opzioni End Launch e Flange
• Adaptatori a 2,4 mm, SMP, 2,92 mm, SMA.
• Ottimo per applicazioni che richiedono trasmissione ad alta frequenza
• Interfaccia di accoppiamento dei connettori per MIL-STD-348
• prestazioni elettriche superiori fino a 50 GHz
• eccellente affidabilità in condizioni di urti e vibrazioni estreme
• Collegare velocemente le prese del cavo e l'adattatore
Vantaggi:
| Prodotti normali | Prodotti d'élite | |
| Intervallo di frequenza | DC ~ 40 GHz | DC ~ 65 GHz |
| VSWR | ≤ 1.35 | ≤ 1.3 |
| Durabilità | 300 cicli | > 500 cicli |
Applicazione:
* Avionica, radar
* Sistemi di navigazione
* Missili e sistemi di guida
* Sistemi di telecomunicazione
* Strumentazione
* Automotive
* Calcolatori/LAN
* Telecomunicazioni
* Centri di ricerca
* Scomunicazioni satellitari
Nota:
Abbiamo oltre 10.000 tipi diCollegamento, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
