Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | Connettore coassiale RF da 2,4 mm | Impedenza: | 50Ω |
|---|---|---|---|
| Durata di vita: | 500 cicli | Applicazione: | Computer/LAN |
| Materiale: | Acciaio inossidabile | PLACING: | Passivato |
| Genere: | femminile a femminile | Certificato: | Codice ISO 9001-2015 |
| Nome del prodotto: | connettore coassiale di 2.4mm rf | ||
| Evidenziare: | 2Adaptatore RF impermeabile da.4 mm,adattatore da femmina a femmina in acciaio inossidabile,adattatore connettore RF da 2 |
||

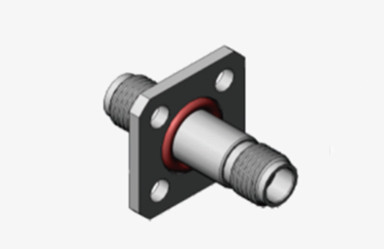

2.4mm Adattatore RF Femmina Femmina in Acciaio Inossidabile impermeabile
I connettori da 2.4mm sono progettati per fornire un'impedenza precisa di 50 ohm, rendendoli ideali per applicazioni RF e a microonde di uso generale. Costruiti per resistere a cicli di accoppiamento ripetuti, questi robusti connettori sono realizzati in acciaio inossidabile, garantendo sia durata che longevità. Incorporano un sistema dielettrico ad aria insieme a un supporto in plastica a bassa perdita per il conduttore centrale, che ottimizza l'integrità del segnale e minimizza la perdita di inserzione. Questo design consente un efficace adattamento delle apparecchiature e interconnessioni di cavi in vari scenari di test e misurazione, dalle comunicazioni cellulari a quelle satellitari, dove affidabilità e prestazioni sono fondamentali.
Specifiche
|
Caratteristiche Elettriche
|
||||
|
Impedenza
|
50Ω
|
|||
|
Gamma di Frequenza
|
DC~50GHz
|
|||
|
Tensione Nominale
|
170VRMS (Massimo a livello del mare)
|
|||
|
Tensione Dielettrica
|
500VRMS (Massimo a livello del mare)
|
|||
|
Resistenza di Isolamento
|
≥5000MΩ
|
|||
|
Resistenza di Contatto |
Conduttore esterno
|
≤2mΩ
|
||
|
Conduttore centrale
|
≤3mΩ
|
|||
|
VSWR
|
≤1.05+0.005f
|
|||

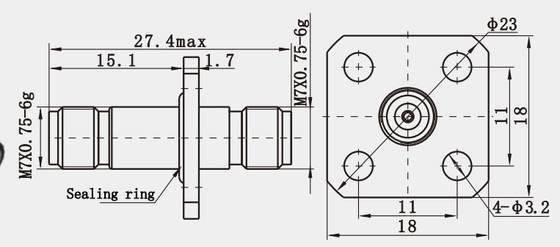

Disegno Dettagliato:
![]()
Caratteristiche:
* Durata: Questi connettori sono tipicamente in grado di resistere ad almeno 500 cicli di accoppiamento mantenendo buone prestazioni.
* Test Ambientali: Hanno superato test di vibrazione ad alta frequenza, urti, shock termico, corrosione da nebbia salina e resistenza all'umidità, dimostrando stabilità e affidabilità in vari ambienti difficili.
* I connettori RF in acciaio inossidabile da 2.4mm, con il loro design preciso, eccellenti prestazioni elettriche, eccezionale durata meccanica e un'ampia gamma di applicazioni, sono diventati componenti importanti per la trasmissione di segnali RF ad alta frequenza. Nella scelta, è necessario prestare attenzione ai loro materiali, specifiche elettriche, prestazioni meccaniche e conformità agli standard e alle certificazioni del settore per garantire che soddisfino le esigenze specifiche dell'applicazione.
Vantaggi:
| Prodotti normali | Prodotti Elite | |
| Gamma di Frequenza | DC~40GHz | DC~65GHz |
| VSWR | ≤1.35 | ≤1.3 |
| Durata | 300 Cicli | >500 Cicli |
Applicazione:
I sistemi radar sono un'altra importante area di applicazione. Grazie alla loro elevata gamma di frequenza e alle stabili prestazioni elettriche, i connettori RF in acciaio inossidabile da 2.4mm sono ampiamente utilizzati nei sistemi radar industriali e civili. Che si tratti di radar per il monitoraggio meteorologico, radar di sorveglianza o sistemi radar veicolari, questi connettori forniscono una trasmissione del segnale affidabile, garantendo così un funzionamento preciso dei sistemi radar.
Il test di laboratorio è anche uno scenario di applicazione comune per i connettori RF in acciaio inossidabile da 2.4mm. Nei laboratori di ricerca scientifica e ingegneria RF, questi connettori sono spesso utilizzati per collegare varie apparecchiature e strumenti di test. Poiché gli ambienti di laboratorio richiedono tipicamente alta precisione e ripetibilità, le caratteristiche di questi connettori li rendono una parte indispensabile dei test di laboratorio. Ad esempio, in esperimenti come test di caratterizzazione di dispositivi a microonde e test di parametri elettrici dei materiali, sono necessari questi connettori ad alte prestazioni.
Oltre alle principali aree di applicazione sopra menzionate, i connettori RF in acciaio inossidabile da 2.4mm sono utilizzati anche nei sistemi di comunicazione e controllo sulle apparecchiature aerospaziali. Questi connettori possono mantenere stabilità e affidabilità in ambienti estremi, fornendo connessioni critiche e supporto per i sistemi RF su aeroplani, satelliti e veicoli spaziali.
