Connettore coassiale RF maschile ad angolo destro più compatto per CXN3507/MF363A
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore maschio SSMA | Materiale: | Altri prodotti |
|---|---|---|---|
| Tipo: | Angolo retto | Genere: | Maschio |
| Palting: | Placcata in oro | Impedenza: | 50 Ohm |
| Durevolezza (accoppiamenti): | 500 cicli | Peso: | Circa 80~150 g |
| Evidenziare: | connettore coassiale di baccano,Connettori di cavo coassiale |
||

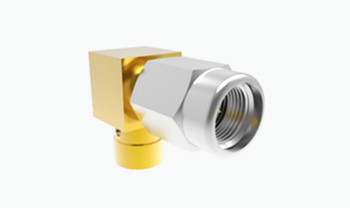

SSMA connettore RF coassiale maschio ad angolo destro per CXN3507/MF363A
Il connettore coassiale RF della serie SSMA è una versione più compatta del connettore SMA.Questo connettore è ampiamente utilizzato in settori quali l'aviazione, aerospaziale e comunicazioni a microonde.

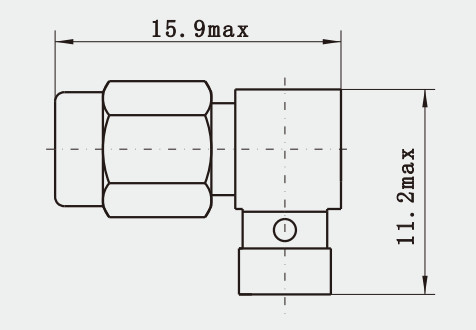

Disegno del prodottoSSMA connettore RF coassiale maschio ad angolo destro per CXN3507/MF363A:
Caratteristiche elettriche
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Caratteristiche elettroniche e materiali | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC ~ 18 GHz | |
| Tensione nominale | 250 VRMS (livello massimo del mare) | |
| Dielettrici Resistenza tensione | 750 VRMS (livello massimo del mare) | |
| VSWR | ≤ 1.3 | |
| Resistenza all'isolamento | ≥ 5000MΩ | |
| Conduttore centrale | Maschio | Sn-P Bronzo placcato oro |
| Femmina | Berillium copper Placcato oro | |
| Conchiglie e altre parti metalliche | Acciaio di legno di legno | |
| Acciaio inossidabile passivato | ||
| Isolatore | PTFE | |
| Anello di sigillo | gomma di silicio | |
| Torsione di accoppiamento | 0.5 -0.7N.m. | |
Caratteristiche del prodotto:
1. Dimensioni miniaturizzate: i connettori SSMA sono più compatti dei connettori SMA standard, rendendoli adatti per applicazioni in cui lo spazio è un premio.
2Ampia gamma di frequenze: i connettori SSMA possono gestire un'ampia gamma di frequenze, supportando in genere segnali fino a 18 GHz o anche più alti.
3Alta affidabilità: questi connettori sono progettati per fornire prestazioni costanti e affidabili in ambienti esigenti come le applicazioni aerospaziali.
Applicazione:
1Comunicazioni wireless: nelle infrastrutture wireless come le stazioni base e i punti di accesso wireless, i connettori SSMA sono utilizzati per collegare le antenne con i ricevitori.
2Comunicazioni satellitari: sono impiegate nelle stazioni di terra per il collegamento via satellite, collegando le apparecchiature di comunicazione via satellite ai sistemi di antenne.
3Attrezzature di prova: nelle apparecchiature di prova a RF (radio frequenza) e microonde, i connettori SSMA sono utilizzati per la trasmissione di segnali ad alta frequenza per garantire la precisione e la ripetibilità delle misurazioni.
Catalogo del prodotto:
| Adattatore RF |
| Collegamento RF SMA |
| Connettore RF SSMP |
| Collegatore TNC RF |
| N tipo di connettore RF |
| Connettori per onde millimetriche (mm, mm, mm) |
| Assemblaggi di cavi RF |
| Guida d'onda all' adattatore coassiale |
| Sigilli ermetici vetro-metallo |
| Connettore della serie J30J |
| Articulazioni rotanti a microonde |
Nota:
Possiamo fornire oltre 1000 tipi di RF Se non corrisponde alle vostre richieste, contattateci.
