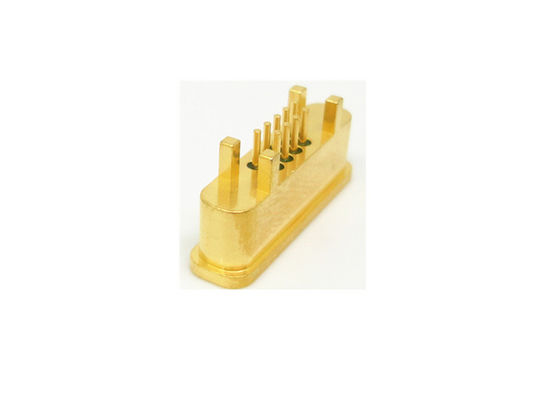

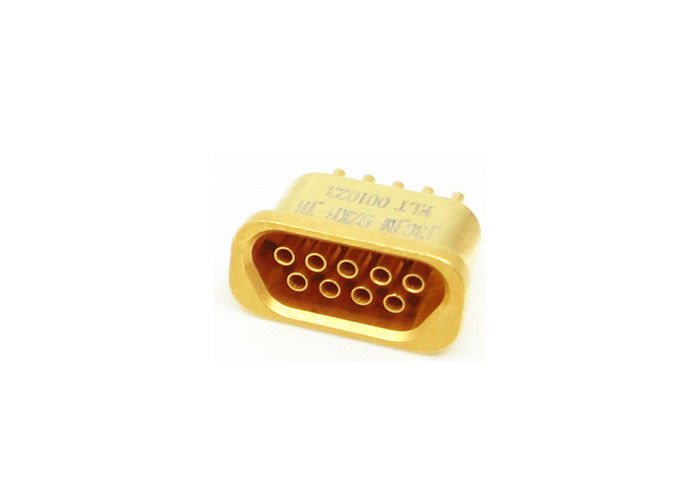

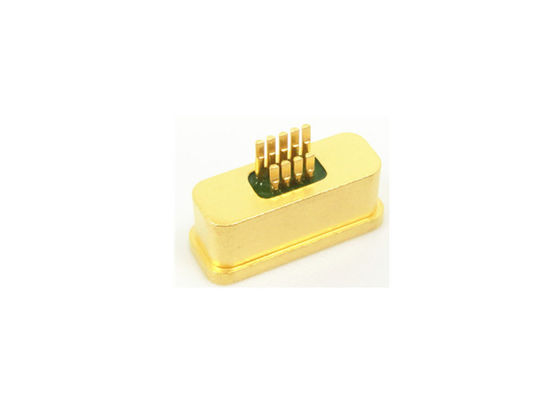

Connettore Micro-D J30JM Series a 9 pin con contatto ermetico

Grande immagine : Connettore Micro-D J30JM Series a 9 pin con contatto ermetico Miglior prezzo

Dettagli:

Luogo di origine:	La Cina
Marca:	ELT
Certificazione:	ROHS ISO-9001-2015
Numero di modello:	J30JM-9TJL

Termini di pagamento e spedizione:

Quantità di ordine minimo:	5pz
Prezzo:	Negoziabile
Imballaggi particolari:	scatola standard
Tempi di consegna:	Entro in 3 settimane
Termini di pagamento:	L / C, T / T, Western Union
Capacità di alimentazione:	35000pcs/year

Contatto

Descrizione di prodotto dettagliata

Fuori shell:	Lega di alluminio	Area della sezione:	0.1-0.15 mm2
Standard:	MIL-DTL-83513	Valutazione attuale:	3A
Tipo di contatto:	micro pin di torsione, placcatura in oro	Nome del prodotto:	J30JM,Mirco-D, D-sub,MDM
Tipo:	Contenitore	Filo:	Codice colore
Contatto:	9 pin	Palting:	Placcatura d'oro
Evidenziare:	connettore rettangolare di j30j , micro connettore di d

Connessione di serie J30JM con micro-D rettangolare e placcato in oro

I connettori femminili micro rettangolari J30JM sono prese ermetiche con dielettrico in vetro e spaziatura di contatto di 1,27 mm. Per gli stili di terminazione terminale, possono essere applicabili a fili con area sezionale Φ0.1-0.15 mm2, o saldati direttamente su PCB. Questi connettori sono progettati esclusivamente per le condizioni in cui è richiesta una tenuta ermetica.connessione affidabile, eccellente efficacia di schermatura elettromagnetica, resistenza alle vibrazioni e agli urti, ecc.

Disposizioni di contatto

(Vista facciale dell' inserto della spilla)

Connettore Micro-D J30JM Series a 9 pin con contatto ermetico 0

Nota:

1, I connettori comuni comprendono 6 sottofamiglie: connettori a contatto a crimp, connettori a contatto a saldatura, contatto in linea
per PCB N, contatto in linea per PCB N-J, contatto ad angolo retto per PCB W, contatto ad angolo retto per PCB W-J.

2, J30J-9TJL, la "TJ" significa "Plug"

Specificità:

Tensione nominale: 100V

Classificazione di corrente: 3A

Ermesicità: ≤ 1,01 X 10E-09 Pa·m3/s
Resistenza di contatto: ≤ 10 MΩ
Resistenza isolante: ≥ 1000 MΩ
tensione di resistenza dielettrica: 300V

Durabilità: 500 cicli
Temperatura ambientale: -55°C ~ + 125°C
Umidità relativa: +40°C fino al 95%
Vibrazione: 10Hz~ 2000Hz 196m/S2
Accelerazione totale RMS: 23,1 G
Impatto: 735 m/s2

Dimensione esternaDisegno

Connettore Micro-D J30JM Series a 9 pin con contatto ermetico 1

Numero modello.	L	L1	Collegamento di coppia	Nota:
J30JM-9ZK	9.2	8.2	J30JB-9TJ	1. ZK=Socket/Female (contenitore) 2. TJ=Pin/Male (piattaforma) 3. M=Ermetico 4. Dimensioni della shell del layout dei contatti: --9,15,21,25,31,37 5. JH=superficie di legame
J30JM-9ZK-JH	9.2	8.2	J30JB-9TJ
J30JM-15ZK	13	12	J30JB-15TJ
J30JM-15ZK-JH	13	12	J30JB-15TJ
J30JM-21ZK	16.8	15.8	J30JB-21TJ
J30JM-21ZK-JH	16.8	15.8	J30JB-21TJ
J30JM-25ZK	19.3	18.3	J30JB-25TJ
J30JM-25ZK-JH	19.3	18.3	J30JB-25TJ
J30JM-31ZK	23.2	22.2	J30JB-31TJ
J30JM-31ZK-JH	23.2	22.2	J30JB-31TJ
J30JM-37ZK	26.9	25.9	J30JB-37TJ
J30JM-37ZK-JH	26.9	25.9	J30JB-37TJ

Connettore Micro-D J30JM Series a 9 pin con contatto ermetico 2
Applicazioni:

- Avionica, radar.
- Missili e sistemi di guida
- Attrezzature di bordo
- sistemi di telecomunicazione
- Sistemi di navigazione
- Centri di ricerca
- Applicazioni mediche
- Cable a Cable
- Board a Cable
- Superficie di montaggio (SMT) da tavola a cavo

Caratteristiche:

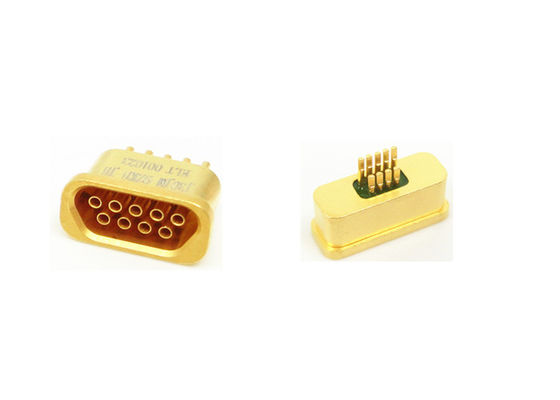

Connettore Micro-D J30JM Series a 9 pin con contatto ermetico 4

-- Ermeticamente sigillati da vetro sinterizzato
-- Distanza di contatto: 1,27 mm (0,05")
-- Dimensioni del filo: 0,1-0,15 mm2
-- 1, 2 opzioni grezze
-- 9-37 contatti
-- risparmio di spazio e peso.
- Eccellente resistenza agli urti e alle vibrazioni.
-- L'estremità può essere saldata direttamente al PCB

Tipologie:

- Serie J30J
- Serie J30JM (Ermetico)
- Serie J30 (plastica)
- Serie J50J
- Serie J55A
- Serie J55AM (Ermetico)
- Serie J56J

Nota:
Possiamo fornire oltre 1000 tipi di Miro-D.Serie J30JSe non corrisponde alle vostre richieste, contattateci.
