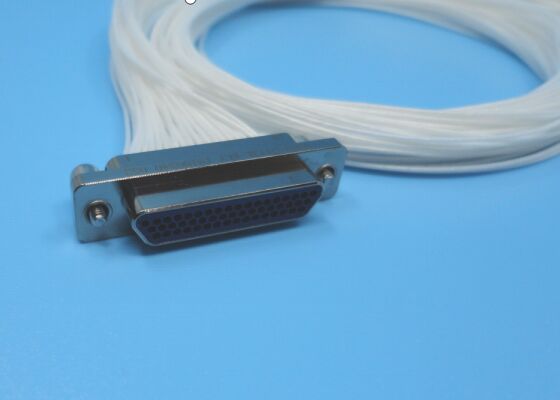

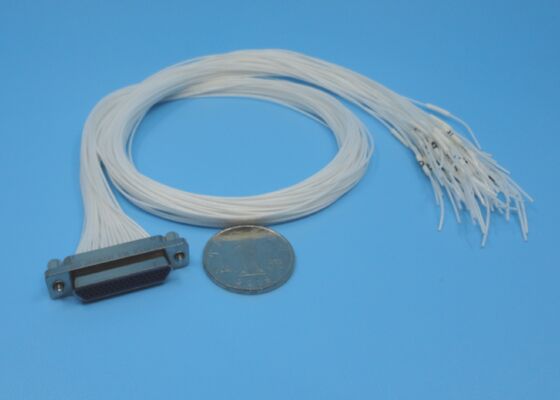

J30J serie connettore rettangolare maschio presa 51contatti maschio presa con filo di crimping lunghezza 500mm per il componente di connessione del circuito

Grande immagine : J30J serie connettore rettangolare maschio presa 51contatti maschio presa con filo di crimping lunghezza 500mm per il componente di connessione del circuito Miglior prezzo

Dettagli:

Luogo di origine:	Xi'an, Cina
Marca:	ELT
Certificazione:	ISO Certificates
Numero di modello:	J30J-51TJL-500

Termini di pagamento e spedizione:

Quantità di ordine minimo:	in magazzino
Prezzo:	Depending on the quantity
Imballaggi particolari:	CARTONE
Tempi di consegna:	5-10 giorni lavorativi per i quantitativi in magazzino
Termini di pagamento:	T/T o LC
Capacità di alimentazione:	Come requisiti

Contatto

Descrizione di prodotto dettagliata

Nome del prodotto:	Connettori serie J30J	altro nome:	Connettori Micro D
Direttore Centrale:	Legatura di rame, placcatura d'oro	Conduttore esterno:	Leghe di alluminio, placcatura al nichel
Contatti:	spina maschio	DWV:	800 V
Terminazione del contatto:	Crimpare	Resistenza di isolamento:	≥5000MΩ
Contatto/Pin:	51contatti	Dielettrico isolante:	PBT
Temp. operativa:	-55℃~+125℃	Temp. di conservazione:	-55℃~+125℃
Cavo di accoppiamento:	AFR-250, filo bianco 0,10 mm2 ~0,15 mm2	Lunghezza del filo:	1500 mm, 1000 mm, 500 mm, 300 mm, 200 mm
Personalizzazione:	Lunghezza del filo diversa
Evidenziare:	Connettore maschile della serie J30J , 51 contatti spina di connettore rettangolare , di lunghezza 500 mm

Descrizione del prodotto:

I connettori micro-rettangolari della serie J30J sono ottimizzati per apparecchiature aerospaziali e portatili, i connettori micro-rettangolari della serie J30J combinano dimensioni ultra-compatte, costruzione leggera e alta affidabilità. Dotati di robusta schermatura in lega di alluminio e accoppiamento filettato resistente alle vibrazioni, questi connettori garantiscono una trasmissione del segnale stabile in ambienti difficili, facilitando la miniaturizzazione e la riduzione del peso dei moderni sistemi elettronici.Sistema di contatti

Presenta contatti flessibili twist-pin con un passo dei contatti di 1,27 mm per prestazioni elettriche stabili.
Configurazioni di contatto disponibili: 9, 15, 21, 25, 31, 37, 51, 66, 74 e 100 pin.I contatti sono in lega di rame placcata oro per fornire bassa resistenza di contatto ed eccellente resistenza alla corrosione.
Alloggiamento e schermaturaAlloggiato in robusta lega di alluminio con placcatura in nichel chimico per durata ed efficace schermatura.
Dotato di accoppiamento filettato per garantire una connessione sicura e resistente alle vibrazioni in condizioni operative impegnative.Opzioni di terminazioneSupporta molteplici stili di terminazione, tra cui terminazione a saldare, montaggio PCB ad angolo retto / dritto e assemblaggio crimp-to-wire.

Disposizioni dei contatti:
Dati tecnici:Dimensioni di ingombro del connettore serie J30J 51 contatti maschio:Modello prodotto
J30J-51TJL-500 (51 pin, spina maschio, lunghezza cavo 500 mm)TecnicoMateriali e finitura

Impedenza / Conduttore centrale
Lega di rame, placcatura in oroDWV800V

Conduttore esternoLega di alluminio, placcatura in nichel

J30J serie connettore rettangolare maschio presa 51contatti maschio presa con filo di crimping lunghezza 500mm per il componente di connessione del circuito 0

Resistenza di isolamento

>5000MΩ

Dielettrico di isolamento	PBT
Temperatura		Temp. operativa: -55℃~+125℃ Temp. di stoccaggio: -55℃~+125℃
Applicazioni:	Aerospaziale:	Sistemi radar, satcom e telemetria e controllo	Elettronica:
Elettronica di comunicazione, apparecchiature e sistemi montati su veicoli	Industria di fascia alta:	Apparecchiature mediche, strumenti di prova, apparecchiature di rilevamento di fondo pozzo	Apparecchiature a microonde e RF:
Moduli ricetrasmettitori miniaturizzati, interconnessione PCB-PCB / PCB-cavo	Personalizzazione:	Personalizza i tuoi connettori serie J30J con i servizi di personalizzazione prodotti di Elite Electronics:	Possiamo anche personalizzare pin speciali come 12 pin, 24 pin, 35 pin, 39 pin, 41 pin, organizzeremo la valutazione del progetto da parte dei nostri ingegneri prima della personalizzazione.
Imballaggio e spedizione:	Imballaggio:

J30J serie connettore rettangolare maschio presa 51contatti maschio presa con filo di crimping lunghezza 500mm per il componente di connessione del circuito 1

I connettori serie J30J sono imballati in modo sicuro in una robusta scatola di cartone con schiuma protettiva interna per prevenire danni durante la spedizione.

Spedizione:Utilizziamo servizi di corriere affidabili per consegne sicure e puntuali. Tutte le spedizioni includono numeri di tracciamento e sono imballate in modo sicuro per prevenire manomissioni durante il trasporto.

J30J serie connettore rettangolare maschio presa 51contatti maschio presa con filo di crimping lunghezza 500mm per il componente di connessione del circuito 2

J30J serie connettore rettangolare maschio presa 51contatti maschio presa con filo di crimping lunghezza 500mm per il componente di connessione del circuito 3
