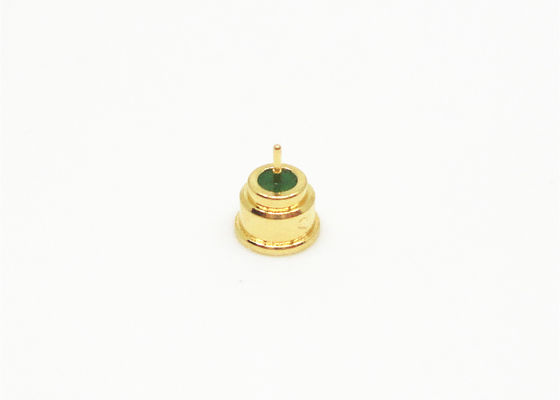

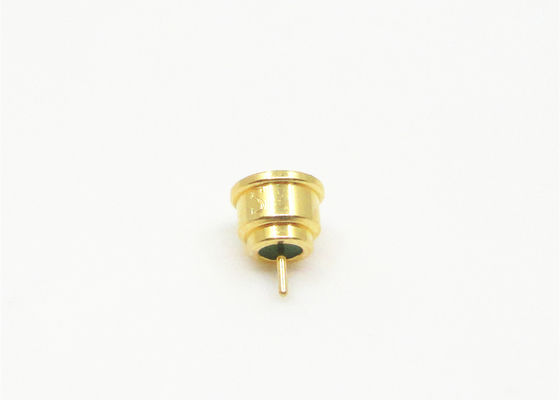

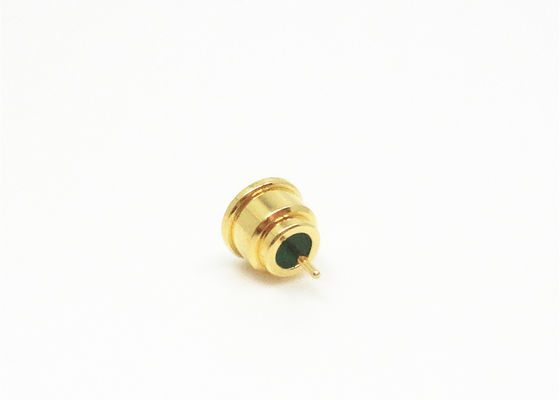

Connettore coassiale RF dritto SMPM per saldatura SSMP placcato oro per strumentazione

Connettore coassiale RF saldato SMPM dritto con placcatura in oro

SMPM è un connettore coassiale RF miniaturizzato a innesto rapido, che presenta le caratteristiche di piccolo volume (rispetto a Mini SMP), peso leggero, ampia larghezza di banda operativa, ecc. Applicare per l'uso accoppiato di connettori board-to-board per la situazione di montaggio intensivo modulare, e la spina ha due forme di interfaccia con detent completo e foro non filettato.  Il SMPM  per la situazione di installazione con il requisito di modularità intensiva ad alta affidabilità. Le applicazioni tipiche includono sistemi di telecomunicazione di terza generazione

Caratteristiche materiali e meccaniche:

Conduttore centrale:

Maschio: Bronzo Sn-P/Kovar, placcato oro

Femmina: Bronzo al berillio, placcato oro

Contatto elastico: Bronzo al berillio placcato oro

Corpo e altre parti metalliche: Ottone/Kovar placcato oro

Isolanti:  Sinterizzazione di vetro/PTFE/PEI

Disegno del prodotto:

Caratteristiche:

1, SMPM (SSMP) è un connettore a micro-interfaccia sub-miniaturizzato, a innesto rapido.

2, Con  dimensioni miniaturizzate, è più piccolo del design SMP, quindi è ampiamente utilizzato nei sistemi di telecomunicazione3, La serie SMPM include connettori per cavi PC-mount, dritti e ad angolo retto, .047, e connettori a flangia sigillabili.4, Questo tipo di connettore maschio SMPM può essere offerto in versioni con detent completo o foro liscio per la vostra preferenza di forze di separazione.5, Questo tipo di connettore RF con  ampio intervallo di frequenza fino a 50 GHz

L'oro offre i seguenti vantaggi principali:

-- Eccellente bagnabilità/saldabilità

-- Eccellente protezione contro la corrosione-- Bassa resistenza di contatto

-- Buona resistenza all'usura

Applicazione:

* Aerospaziale

* Interconnessione scheda-scheda

* Banda larga

* Antenne

* Strumentazione

Certificato:

Tempi di consegna:

* Se il magazzino dispone, possiamo consegnarlo in pochi giorni, o 4~8 settimane dopo aver ricevuto il deposito. Dipende dalla quantità ordinata.

Ordine minimo:

Se la produzione è nel nostro magazzino. Nessun MOQ, o il MOQ sarà di 10 pezzi.

NOTA:

Abbiamo oltre 10.000 tipi di prodotti di interconnessione ((BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP ecc.)), se il connettore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dettagli.
