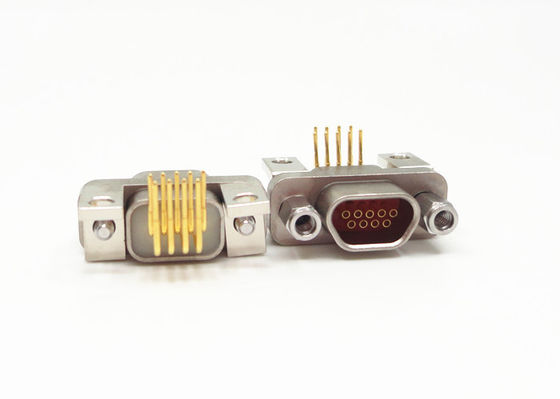

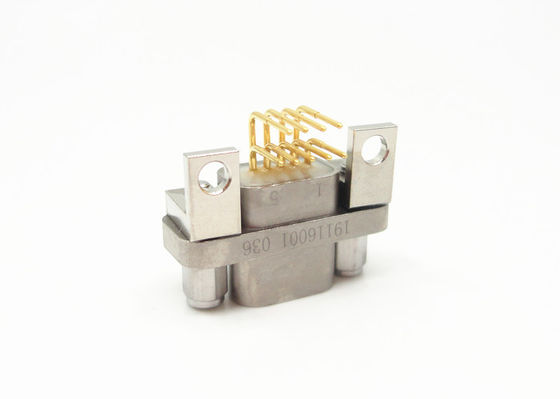

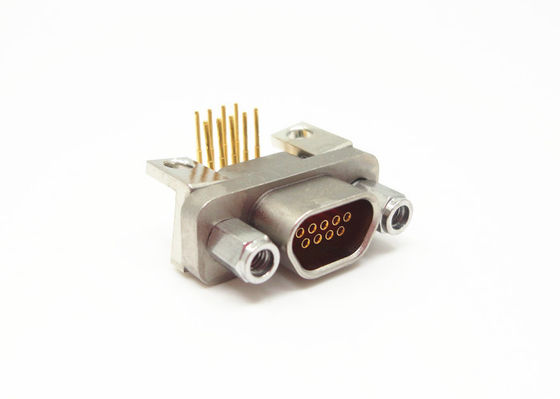

Legatura di alluminio serie J30J connettore ad angolo destro 9 pin

Applicazioni:

- Avionica, radar.
- Missili e sistemi di guida
- Attrezzature di bordo
- sistemi di telecomunicazione
- Sistemi di navigazione
- Centri di ricerca
- Applicazioni mediche
- Board a Cable
- Superficie di montaggio (SMT) da tavola a cavo

Caratteristiche:

- 0,635 mm,1.27mm,1Distanza di contatto di.91 mm
- 1, 2, 3, 4 opzioni grezze,

- Pin torto, alta densità di contatto

- 9-100 contatti
- Qualificazione MIL-DTL-83513
- scelta di modelli rettangolari
- Risparmio di spazio e peso.
- Eccellente resistenza agli urti e alle vibrazioni.
- Bassa resistenza al contatto, elevata capacità di corrente, elevata resistenza dielettrica.
- Connettori e cavi su misura.

- Lo stile di chiusura è il contatto di crimp, e la rete è (fila × linea) 1,27 × 2.54.

Tipologie:

- Serie J30J
- Serie J30JM (Ermetico)
- Serie J30 (plastica)
- Serie J50J
- Serie J55A
- Serie J55AM (Ermetico)
- Serie J56J

Questo prodotto di serie è equivalente ai prodotti della serie MDM americana, ecc., il guscio è in lega di alluminio, lo spazio di contatto è di 1,27 mm, applicare alla sezione centrale del filo la superficie è di 0,1-0,15 mm quadrata.Le prestazioni di questo prodotto sono conformi a GJB2446A ((specificativo generale per i connettori elettrici rettangolari polarizzati in micro-miniatura), è equivalente MIL-DTL-83513, è diviso in comune ((shell) e migliorato ((shell). Con il piccolo spazio di installazione, peso leggero, connessione affidabile, eccellente schermo elettromagnetico,buona resistenza al terremoto, ecc. È ampiamente utilizzato in apparecchiature e apparecchiature elettroniche a piccolo spazio.

Disposizioni di contatto

(Vista facciale dell' inserto della spilla)

Nota:

I connettori comuni comprendono 6 sottofamiglie: connettori di contatto a crimp, connettori di contatto a saldatura, contatto in linea
per PCB N, contatto in linea per PCB N-J, contatto ad angolo retto per PCB W, contatto ad angolo retto per PCB W-J.

Specificità:
