25 pin J30J serie connettore miniaturizzato rettangolare
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | J30J Rettangolare miniaturizzato | Area della sezione: | 0.1-0.15 mm2 |
|---|---|---|---|
| Tipo di terminazione: | soder/filo per saldatura | Tipo di contatto: | micro pin di torsione, placcatura in oro |
| Distanza tra i contatti: | 1.27mm | Materiale: | Lega di alluminio |
| Lunghezza del cavo: | 200 mm | ||
| Evidenziare: | connettore rettangolare di j30j,micro connettore di d |
||

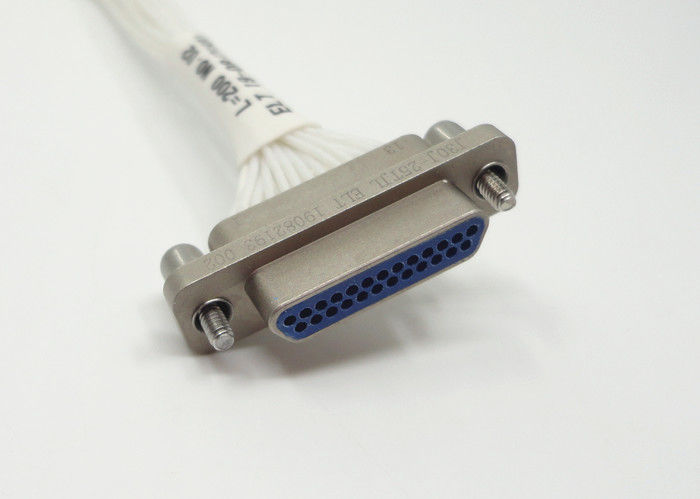

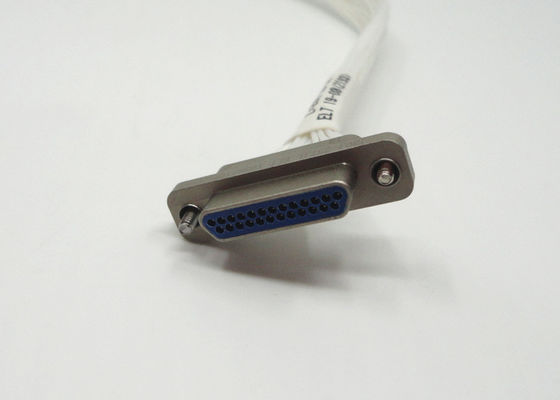

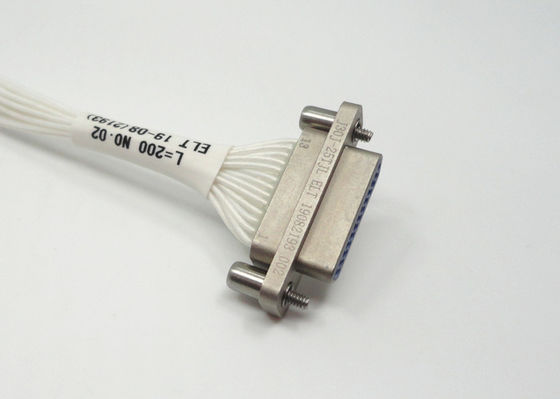

Connettore Micro-D Rettangolare Miniaturizzato J30J 25 pin con Cavo da 200mm
Caratteristiche:
- Spaziatura contatti 0.635mm, 1.27mm, 1.91mm
- Opzioni a 1, 2, 3, 4 file,
- Perno a torsione, alta densità di contatto
- 9-100 contatti
- Qualifica MIL-DTL-83513
- Scelta di modelli diritti e ad angolo retto
- Risparmio di spazio e peso.
- Eccellente resistenza a urti e vibrazioni.
- Bassa resistenza di contatto, elevata capacità di corrente, elevata rigidità dielettrica.
- Connettori e cablaggi progettati su misura.
- Lo stile di terminazione è a contatto crimpato e la rete è (fila × linea) 1.27×2.54.
Tipi:
- Serie J30J
- Serie J30JM (Ermetico)
- Serie J30 (Plastica)
- Serie J50J
- Serie J55A
- Serie J55AM (Ermetico)
- Serie J56J
Applicazioni:
- Sistemi di navigazione
- Centri di ricerca
- Applicazioni mediche
- Scheda a Cavo
- Avionica, radar
- Missili e sistemi di guida
- Apparecchiature di bordo
- Sistemi di telecomunicazione
- Montaggio superficiale (SMT) Scheda a Cavo
Questo prodotto della serie è equivalente ai prodotti americani della serie MDM, ecc., l'involucro è in lega di alluminio, lo spazio tra i contatti è di 1,27 mm, si applica all'area della sezione del nucleo del filo di 0,1-0,15 mm quadrati. Le prestazioni di questo prodotto sono conformi a GJB2446A (specifica generale per connettori elettrici rettangolari a guscio polarizzato micro-miniaturizzato), è equivalente a MIL-DTL-83513, è diviso in comune (guscio) e migliorato (guscio). Con il piccolo spazio di installazione, il peso leggero, la connessione affidabile, l'eccellente schermatura elettromagnetica, la buona resistenza ai terremoti, ecc. È ampiamente utilizzato in apparecchiature e apparati elettronici che richiedono poco spazio.
Disposizioni dei contatti
(Vista frontale dell'inserto del pin)
NOTA:
I connettori comuni includono 6 sottofamiglie: connettori a contatto crimpato, connettori a contatto saldato, contatto in linea
per PCB N, contatto in linea per PCB N-J, contatto ad angolo retto per PCB W, contatto ad angolo retto per PCB W-J.
Specifiche:
| Corrente nominale | 3A |
| Tensione nominale | 300V |
| Resistenza di isolamento | ≥ 5000 MΩ |
| Durata | 500 cicli |
| Tensione di tenuta dielettrica | 800 |
| Temperatura ambiente | -55℃ ~ + 125℃ |
| Umidità relativa | fino al 95% a +40℃ |
| Vibrazione | 10Hz~ 2000Hz 196m/S² |
| Accelerazione totale RMS | 23.1G |
| Impatto | 735m/S² |
Disegno dettagliato J30J-TJ: (Unità: mm)
NOTA:
Abbiamo oltre 10.000 tipi di Connettori, se il connettore che stai utilizzando non viene trovato, contattaci con i tuoi dettaglils.
