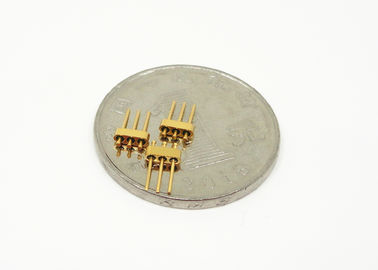

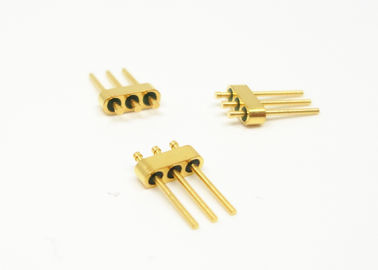

Connettori di tenuta in vetro placcato oro a metallo 3 pin Leggere Alta affidabilità JMC-740-JH
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Superficie del filo adesivo a testa di chiodo | Impedenza: | Altro |
|---|---|---|---|
| Spillo: | 3 pin | Placcatura: | Oro placcato |
| Materiale a spillo: | Kovar 4J29 | Bicchiere: | 7052.7070 |
| Certificato: | ROHS ISO-9001-2015 | ERMECITÀ: | <1.01325 x 10e-08 std.cc/s |
| Evidenziare: | di larghezza superiore a 50 mm,connessione in vetro leggera a 3 pin,connettori JMC-740-JH ad alta affidabilità |
||

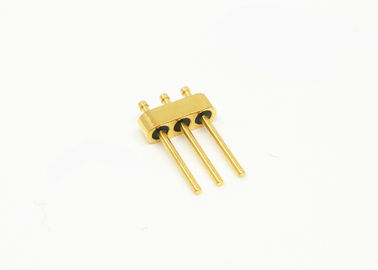

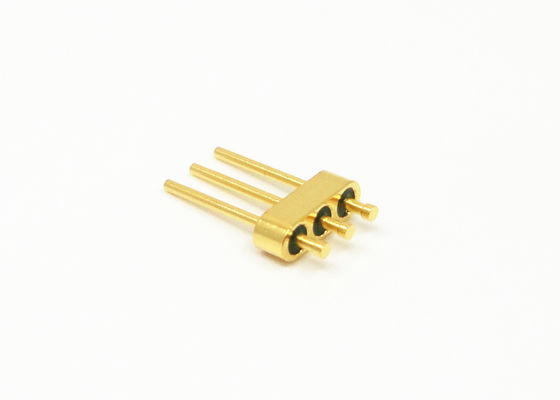

3 Pin Ermetici Multi Pin Header con Superficie di Saldatura a Filo d'Oro a Testa di Chiodo
Header Multi-pin Ermetici / Sigillature Vetro-Metallo Passanti RF / DC /Boccola in Vetro è anche chiamato Isolatore in Vetro, Header Ermetico. Sono utilizzati principalmente per trasmettere segnali a microonde, segnali di potenza e segnali di controllo tra moduli e moduli, moduli e componenti con requisiti di tenuta ermetica. Sono uno dei componenti più critici nei componenti di tenuta ermetica.
Viene utilizzato vetro a bassa costante dielettrica e bassa perdita dielettrica come materiale isolante e di supporto. L'alloggiamento e il conduttore sono realizzati in lega Kovar sinterizzata ad alta temperatura, e la superficie è placcata in oro. Il conduttore centrale ha una varietà di stili di terminazione come saldatura a filo d'oro, saldatura e accoppiamento, ecc.
Gli isolatori in vetro sono piccoli, leggeri, ermetici, altamente affidabili e sono stati ampiamente utilizzati nell'industria elettronica negli ultimi anni.
Specifiche:
| Nome Prodotto | Ermetico a Testa di Chiodo Multi Pin Header |
| Impedenza | altro |
| Tipo | 3 pin |
| File | 1 fila |
| Colore | Placcato oro |
| Materiale alloggiamento e pin | Kovar 4J29 |
|
Materiale vetro
Colore Vetro
|
Tipo 7050 o 7070
Verde o Bianco
|
| Intervallo di Frequenza | NA |
| VSWR | NA |
| Tensione di tenuta | ≥300V |
|
Ermeticità Tasso di perdita |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Resistenza di isolamento | ≥2000MΩ per pin singolo, ≥1000MΩ per multi-pin, |
| Temperatura operativa | -65℃~+260℃ |
Disegno e Immagine di JMC-293-JH
Unità:mm
Elenco Prodotti: Catalog-Glass-to-Metal Hermetic Seals.pdf
| RF Single-pin JM Series 50Ω | Scelta Saldatura, Accoppiamento e Bonding |
| RF Single-pin JM Standard Series 50Ω | Scelta Saldatura, Accoppiamento e Bonding |
| RF Single-pin JM Non-Standard Series 50Ω | Scelta Saldatura, Accoppiamento e Bonding |
| DC Single-pin JK Series | Scelta Saldatura e Bonding |
| DC Single-pin JK Standard Series | Scelta Saldatura e Bonding |
| DC Single-pin JK Non-Standard Series | Scelta Saldatura e Bonding a Testa di Chiodo |
|
Multi-pin Header JMC Series
|
1-9 pin con scelta 1-3 file |
| Dimensioni personalizzate |
Ampia gamma |
NOTA:
Abbiamo oltre 10.000 tipi di Connettori Ermetici Vetro-Metallo, se il connettore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dettagli.
Caratteristiche:
- Piccole dimensioni
- Leggero
- Ermetico
- Qualità stabile e alta affidabilità
- Conduttore interno: scelta tra saldatura a filo d'oro, saldatura e accoppiamento
Vantaggi:
- Placcatura in oro 1.27um
- Stretto controllo delle tolleranze
- Design standard e personalizzato a scelta.
- Prodotti e servizi ad alto rapporto costo-efficacia
- Grandi scorte per dimensioni standard
- Consegna rapida per prodotti personalizzati
Applicazione:
Ampia gamma di applicazioni in pacchetti elettronici, satelliti, radar e altri campi avionici, aerospaziali e automobilistici. Può essere utilizzato con prodotti SMA, a onde millimetriche.
