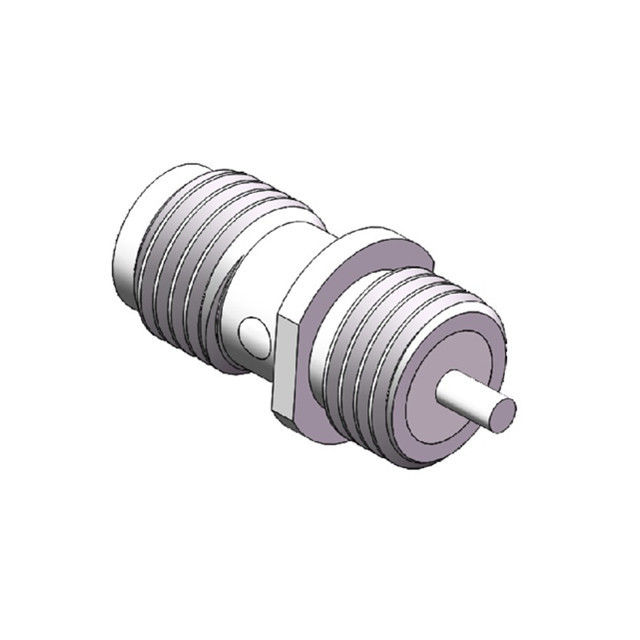

Connettore SMA femmina diritto placcato nichel per montaggio a pannello da 50 Ohm
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Oggetto: | SMA rf Conector | Placcatura: | Nichelato |
|---|---|---|---|
| Genere: | Femmina | Impedenza: | 50Ω |
| Frequenza: | DC~18GHz | Vita: | 500 cicli |
| Corpo: | Ottone | Applicazione: | Audio/Vedio/microonda |
| Articolo: | Collegamento RF SMA | Placcatura: | Nichelato |
| Applicazione: | audio/video/microonde | ||
| Evidenziare: | Connettore SMA femmina per montaggio a pannello da 50 Ohm,Connettore SMA diritto placcato nichel,Connettore RF SMA per montaggio a pannello |
||
50 Ohm di nickel battuto paratia femminile Jack rettangolare SMA connettore
- I connettori RF SMA sono disponibili in interfaccia rapida, push-on o standard, versioni rette a 90 gradi e configurazioni di pannelli a paratia o a 4 fori.
- Il connettore SMA RF è di alta qualità e combinazioni veloci semplicemente avvitando due connettori insieme senza necessità di saldatura o crimping.
- I connettori elettrici SMA sono ampiamente utilizzati per microonde, antenne e strumentazione di prova, ecc.
- I connettori RF SMA sono connettori coassiali RF con accoppiamento a filo con dimensioni in miniatura, resistenti alle vibrazioni e ampio intervallo di frequenza fino a 18 GHz (i nostri connettori RF SMA possono essere 20 GHz).
Caratteristiche chiave:
- Ampia varietà di orientamenti e terminazioni del PCB
- Intervallo di frequenza fino a 18 GHz connettori coassiali in miniatura
- Utilizzare un'interfaccia threaded
- Disponibile in passivazione o in placcatura d'oro
- Opzioni di ottone e di acciaio inossidabile
- Disponibile in versione rettangolare o rettangolare
- Con paratia, pannello a 2 fori, pannello a 4 fori o opzioni senza supporto.
- Ampia gamma con varianti maschile, femminile e adattatore.
- RoHS conforme
Specifica dei connettori SMA RF:
| Interfaccia secondo | IEC 60169-15 |
| Impedenza | 50Ω |
| Intervallo di frequenza | DC a 18 GHz |
| Perdita di inserimento | ≤ 0,30 dB |
| VSWR | ≤ 1,2 ((DC-6GHz) |
| Resistenza all'isolamento | ≥ 5000MΩ |
| Resistenza del centro di contatto | ≤ 3mΩ |
| Resistenza al contatto esterno | ≤ 2mΩ |
| Cicli di accoppiamento | ≥ 500 |
| Intervallo di temperatura | -65-+165°C |
| diossido di carbonio | PTFE |
Applicazione:
- Sistemi a microonde Telecomunicazioni
- Soluzioni 5G
- Sistemi di misura
- Sistemi di antenne WiFi per telefoni cellulari
Ulteriori dettagli sui connettori coassiali SMA RF:
Catalogo del prodotto:
| Adattatore RF |
| Collegamento RF SMA |
| Connettore RF SSMP |
| Collegatore TNC RF |
| N tipo di connettore RF |
| Connettore RF MCX/MMCX |
| Connettori per onde millimetriche (mm, mm, mm) |
| Assemblaggi di cavi RF |
| Guida d'onda all' adattatore coassiale |
| Sigilli ermetici vetro-metallo |
| Connettore della serie J30J |
| Articulazioni rotanti a microonde |
Prodotto correlato
1.SMA Collegatori RF montati su paratia femminile per PCB
2.SMA 4 fori montato in flange con connettori coassiali RF ad angolo destro

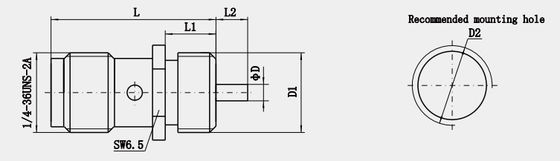

| Modello n. | L | L1 | L2 | D | Nota |
| SMA-KWFD | 29 | 15 | 2.9 | 1.3 | |
| SMA-KWFD8 | 15.1 | 3 | 1 | 1.3 | |
| SMA-KWFD103 | 22.4 | 5.4 | 5.7 | 1.3 | |
| SMA-KFD113 | 34 | 20 | 2.9 | 1.3 | |
| SMA-KWFD118 | 20.1 | 4.8 | 4.2 | 1.3 | |
| SMA-KWFD120 | 16.1 | 4 | 1 | 1.3 | |
| SMA-KWFD122 | 17.4 | 2.3 | 4 | 1.3 |
3.PCB Solder Mount 50Ω Connettori ad angolo retto SMA 18GHz placcati in oro
| Numero modello. | L | L1 | Nota |
| SMA-KWHD | 13.5 | 3.9 | |
| SMA-KWHD9 | 11.5 | 1.9 | |
| SMA-KWHD11 | 15.6 | 6 |
4.SMA Female PCB Panel Solder Mount RF Connectors
| Numero modello. | L | D | D1 | Nota |
| SMA-KHD9 | 2 | 1.3 | 1.4 | |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
Nota:
Abbiamo oltre 10.000 tipi diCollegamento SMA, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci fornendo i propri dati.
