l'oro 18GHz ha placcato il connettore ad angolo retto di SMA rf
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Articolo: | Conettore RF SMA | Placcatura: | Passività placcata oro |
|---|---|---|---|
| Frequenza: | CC ~ 18 GHz | Genere: | Femmina |
| Tutta la vita: | 500 cicli | Applicazione: | audio/video/microonde |
| Tensione di lavoro: | 335V r.m.s al livello del mare | Tipo: | SMA |
| Evidenziare: | Connettore ad angolo retto di SMA rf,L'oro ha placcato il connettore di SMA rf,connettore ad angolo retto di 18GHz SMA |
||

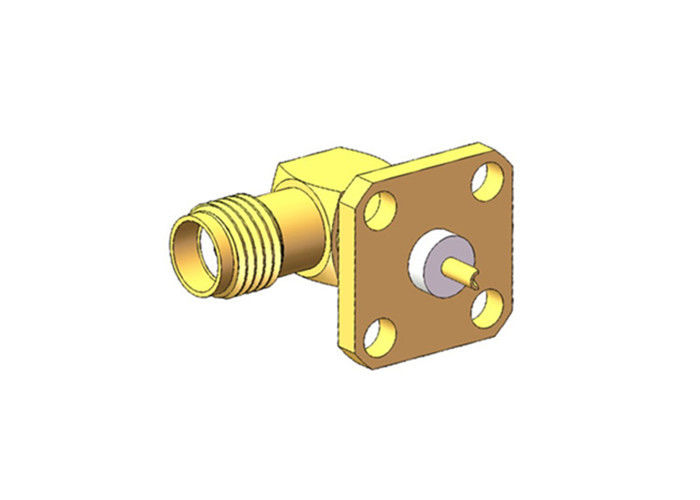

RF SMA 50 Ohm Flancella montata con connettore ad angolo retto placcato oro
1Il connettore RF SMA è di alta qualità e combinazioni veloci semplicemente avvitando due connettori insieme, senza necessità di saldatura o crimping
2I connettori elettrici SMA sono ampiamente utilizzati per microonde, antenne e strumentazione di prova, ecc.
3. I connettori RF SMA sono connettori coassiali RF con accoppiamento a filo con dimensioni in miniatura, resistenti alle vibrazioni e ampio intervallo di frequenza fino a 18 GHz
4. I connettori SMA RF sono disponibili in configurazioni di collegamento rapido, push-on o interfaccia standard, versioni rette a 90 gradi, nonché di paratia o pannello a 4 fori
Disegno di contorno del connettore SMA a 50 Ohm con 4 fori:
Specifica dei connettori SMA RF:
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | Collegamento con cavo solf DC ~ 12,4 GHz | |
| Collegamento con cavo semi-rigido DC~18GHz | ||
| Tensione nominale | 335VRMS* | |
| Dielettrici Resistenza tensione | 1000VRMS* | |
| Resistenza all'isolamento | ≥ 5000MΩ | |
| Resistenza centrale | Direttore centrale | ≤ 3,0 mΩ |
| Conduttore esterno | ≤ 2,0 mΩ | |
| VSWR | ≤ 1.3 | |
Caratteristiche dei connettori RF SMA:
- connessioni coassiali in miniatura
- Accoppiamento a vite
- Disegno leggero, compatto e resistente alle vibrazioni
- Disponibile in nickel o in oro, in una vasta gamma di orientamenti e terminazioni PCB
- Ampia gamma con varianti maschile, femminile e adattatore.
- gamma di frequenze fino a 18 GHz
- Intercambiabile con SMA2.9.
- Perdita di rendimento eccellente
Interfaccia Dimensioni:
Caratteristiche materiali e meccaniche:
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | di rame placcato |
| Femmina | Sn-P Bronzo placcato oro | |
| Contatto elastico | Berillio, bronzo, nichellato | |
| Conchiglie e altre parti metalliche | di legno di legno | |
| Passivazione inossidabile | ||
| Sleeve di crimping | di legno di legno | |
| Torsione di serraggio del collegamento | 0.79-1.13N.m | |
| Durabilità | 500 cicli | |
| Anello di tenuta | Gomma di silicone | |
| Isolatori | PTFE | |
Nota:
Abbiamo oltre 10.000 tipi di connettori, se il connettore che stai usando non è stato trovato, contattaci con i tuoi dettagli.
Altro adattatore RF SMA maschio femmina per SMA in serie maschio femmina
|
Numero della parte
|
Descrizione
|
|
SMA-KYHD2
|
Fabbricazione a partire da materiali di costruzione o di fabbricazione
|
|
SMA-KHD19
|
SMA Female PCB Solder Mount RF Connector
|
|
SMA-KYD101
|
SMA Female Bulkhead Mount RF Connector
|
|
SMA-JFD9
|
Connettore RF della serie SMA Maschio Microstrip
|
