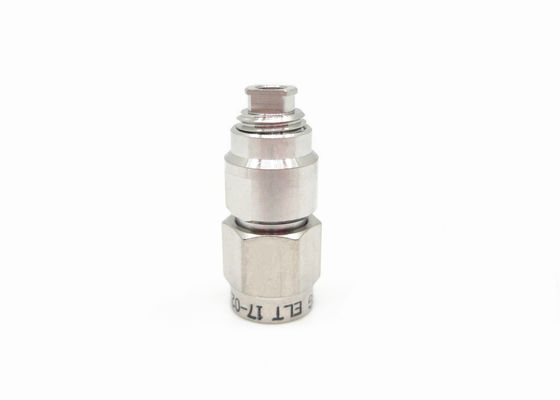

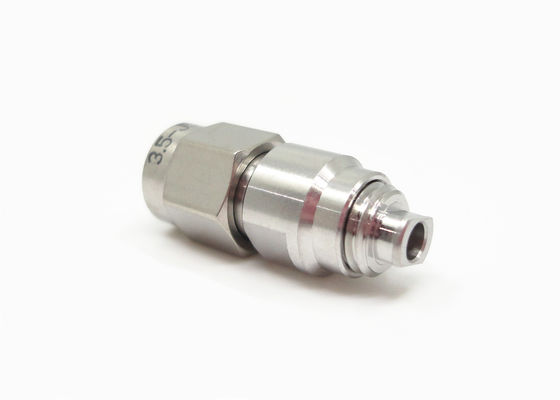

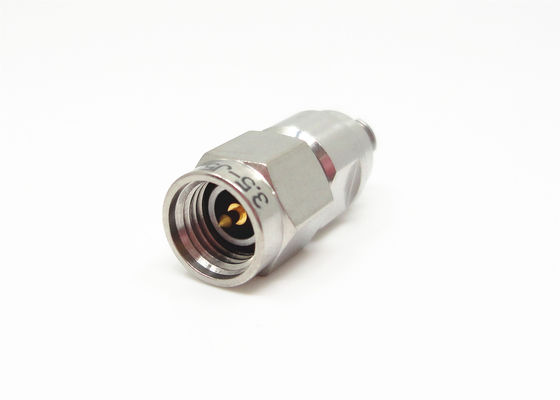

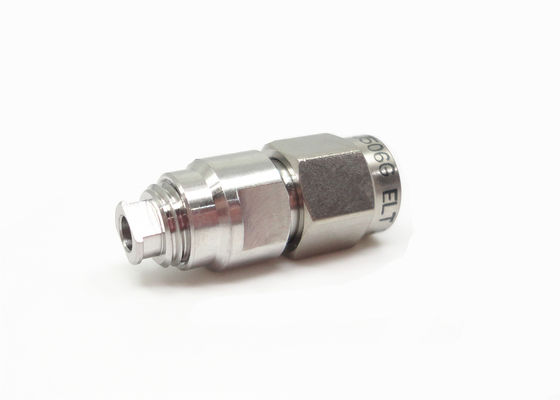

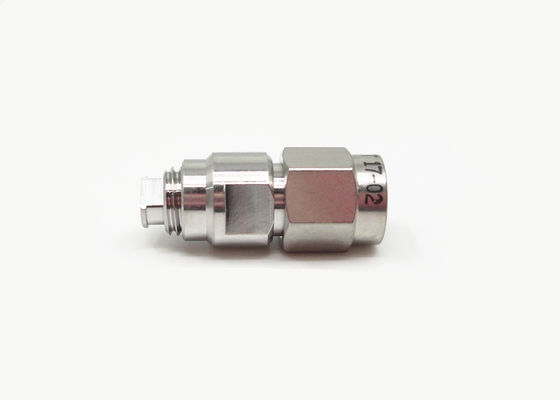

Connettore coassiale RF maschio in acciaio inossidabile da 3,5 mm per cavo CXN3506 onda millimetrica da 3,5 mm

3.5mm Male Stainless Steel RF Coaxial Connector for CXN3506 Cable 3.5mm Millimeter Wave
3.5mm Male Stainless Steel RF Coaxial Connector for CXN3506 Cable 3.5mm Millimeter Wave 3.5mm Male Stainless Steel RF Coaxial Connector for CXN3506 Cable 3.5mm Millimeter Wave 3.5mm Male Stainless Steel RF Coaxial Connector for CXN3506 Cable 3.5mm Millimeter Wave 3.5mm Male Stainless Steel RF Coaxial Connector for CXN3506 Cable 3.5mm Millimeter Wave 3.5mm Male Stainless Steel RF Coaxial Connector for CXN3506 Cable 3.5mm Millimeter Wave

Grande immagine :  Connettore coassiale RF maschio in acciaio inossidabile da 3,5 mm per cavo CXN3506 onda millimetrica da 3,5 mm Miglior prezzo

Dettagli:
Luogo di origine: La Cina
Marca: ELT (Elite)
Certificazione: CE Rohs ISO-9001
Numero di modello: 3.5-J506G
Termini di pagamento e spedizione:
Quantità di ordine minimo: 100
Prezzo: Negoziabile
Imballaggi particolari: Cartone standard dell'esportazione
Tempi di consegna: Entro in 3 settimane
Termini di pagamento: T/T, Western Union, L/C
Capacità di alimentazione: 10000 pezzi al mese
Contatto
Descrizione di prodotto dettagliata
Materiale: Acciaio inossidabile Parole chiave: Connettori da 3,5 mm
Impedenza caratteristica: 50Ω Genere: Femmina
Durabilità: 500 cicli Isolante: PTFE
Applicazione: La stazione di RF/Automotive/Base radiotrasmette /Satcom/Telecom Gamma di frequenza: CC~33GHz
Evidenziare:

Connettore RF in acciaio inossidabile da 3

,

5 mm

,

Connettore da 3

Connettore RF coassiale maschio a microonde millimetriche da 3,5 mm per cavo



3,5 mm il connettore è un connettore a microonde millimetriche comunemente utilizzato, la frequenza è 33 GHz (fino a 36 GHz), utilizzare l'interfaccia ad aria, può accoppiarsi e scambiarsi con SMA serie, K serie di connettori, con vantaggi di grande larghezza di banda, alta affidabilità, è ampiamente utilizzato nella misurazione a microonde e nei dispositivi a microonde millimetriche.

Caratteristiche Elettriche
Impedenza
50Ω
Intervallo di Frequenza
DC~33GHz
Tensione Nominale
335VRMS (Massimo a livello del mare)
Tensione di tenuta dielettrica
1000VRMS (Massimo a livello del mare)
Resistenza di isolamento
≥5000MΩ

Resistenza di contatto
Conduttore esterno
 ≤2mΩ
Conduttore centrale
 ≤3mΩ
VSMR
≤1.01+0.05f



Dimensioni Interfaccia (mm)

Connettore coassiale RF maschio in acciaio inossidabile da 3,5 mm per cavo CXN3506 onda millimetrica da 3,5 mm

Disegno di contorno:

Connettore coassiale RF maschio in acciaio inossidabile da 3,5 mm per cavo CXN3506 onda millimetrica da 3,5 mm



Materiali e Proprietà Meccaniche
Conduttore interno  Maschio Ottone, Placcato oro
 Femmina Bronzo al berillio, Placcato oro
Elastico Bronzo al berillio,Nichelato
Guscio e altro  Ottone/Acciaio inossidabile          Placcato oro/passivato
Isolante PEI
Anello di tenuta Gomma siliconica
Temperatura -55C°~+125C°
Cicli di accoppiamento
500
Coppia di accoppiamento
0.79N·m～1.13N·m
