Dettagli:
Termini di pagamento e spedizione:
|
Impedenza: | 50 ohm | Lunghezza: | 8.6mm massimi |
---|---|---|---|
Diametro: | φ2.6 | Gamma di frequenza: | DC-40GHz |
Alloggio: | Ottone | Nota: | Chip Resistor |
Evidenziare: | Termine d'ottone femminile del carico di rf,termine del carico di 0.5W rf,connettore coassiale di 8.6mm rf |
CSMP 0.5W d'ottone femminile rf ha abbinato il termine del carico
I carichi di rf terminations/RF sono componenti fondamentali usate in tutto una catena del segnale di rf in virtualmente tutte le applicazioni di rf dalla prova e dalla misura a militare e ad aerospaziale. Essenzialmente, i carichi di rf ed i termini descrivono lo stesso tipo di componente, che è una componente passiva che assorbe l'energia di rf all'estremità di un ramo della catena del segnale. Nella maggior parte delle applicazioni, un termine di rf presenta un'impedenza del carico che è identica all'impedenza intrinseca delle linee di trasmissione utilizzate nell'interconnessione fra il termine e la componente/dispositivo verso l'alto. In questo modo un porto aperto o inutilizzato, quale un porto di andata o inverso non necessario in un accoppiatore direzionale, può essere terminato in modo che impedisca i segnali riflessi indesiderati il ritorno dal termine e dalle componenti verso l'alto urtanti della catena del segnale.
|

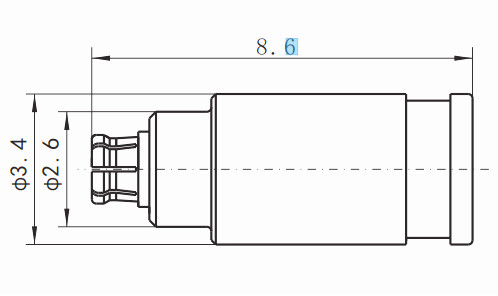

I dettagli dell'ottone femminile 0.5W rf di CSMP hanno abbinato il termine del carico
Vantaggio:
* alto affidabile
* prestazione meccanica affidabile
* ampia gamma di frequenza da CC a 40GHz
Applicazioni:
* spazio aereo
* militare
* banda larga
* strumentazione
* router
* telecomunicazioni
* applicazioni ad alta velocità (10 a 40 Gbits)
* assemblaggio cavi
* PWB
* collegamenti di superficie del supporto
* caratteristiche e benefici
Poiché il carico abbinato deve essere personalizzato secondo i vostri bisogni, fissi prego i seguenti requisiti quando ci inviate l'indagine:
gamma che di frequenza del *The avete bisogno di.
requisito del *Power.
tipo di *Connector
requisiti speciali del *Your se avete (VSWR, temperatura, dimensione, ecc.)
Carichi relativi di rf:
I termini/carichi di rf vengono in vari tipi per sia i tipi della guida d'onda che coassiali di interfaccia. Una delle caratteristiche di definizione principali dei termini di rf è la dimensione coassiale specifica della guida d'onda o del tipo come pure il potere che tratta la capacità del termine. In generale, il potere che tratta la capacità è limitato dal tipo della guida d'onda o coassiale del connettore, dal tipo di carico di rf all'interno del termine e dalla progettazione termica della gestione del termine. Alcuni termini di rf hanno caratteristiche supplementari, quali una catena della conservazione, le guarnizioni di sigillatura ambientali e una metallizzazione specifica per migliorare la resistenza della corrosione. Sebbene non tipico disponibile per ogni tipo coassiale di termine di rf, alcuni termini coassiali di rf inoltre siano resi a doppio concluso con un tipo differente del connettore coassiale su ogni estremità. Questa caratteristica tiene conto il termine dei porti multipli del connettore coassiale senza un termine supplementare o un adattatore coassiale.
Servizio di trasporto:
La spedizione sarà consegnata via globale principale esprime, quali DHL, UPS, Fedex ecc. Attualmente, sarà spedita da Xi'an, Cina.
