I mini SMP fori femminili del connettore 2 del RA SMPM rf di RoHS flangia supporto per cavo

RoHS Mini SMP Female RA SMPM RF Connector 2 Holes Flanges Mount For Cable
RoHS Mini SMP Female RA SMPM RF Connector 2 Holes Flanges Mount For Cable RoHS Mini SMP Female RA SMPM RF Connector 2 Holes Flanges Mount For Cable

Grande immagine :  I mini SMP fori femminili del connettore 2 del RA SMPM rf di RoHS flangia supporto per cavo Miglior prezzo

Dettagli:
Luogo di origine: La CINA
Marca: ELT (Elite)
Certificazione: CE ROHS
Numero di modello: SSMP-KWFB1-12
Termini di pagamento e spedizione:
Quantità di ordine minimo: 100pcs
Prezzo: Negotiable
Imballaggi particolari: Cartone standard dell'esportazione
Tempi di consegna: Entro 3 settimane
Termini di pagamento: Western Union, L/C, T/T
Capacità di alimentazione: 1,000,000pcs al mese
Descrizione di prodotto dettagliata
Nome di prodotto: Connettore di SSMP Genere: Femmina
Materiale: Ottone Placcatura: L'oro ha placcato nichelato
Impedenza: 50Ω Gamma di frequenza: DC~50GHz
Tensione nominale: 170VRMS* Resistenza di isolamento: ≥2000MΩ
Evidenziare:

Connettore del cavo SMPM rf

,

Mini SMP RA Connector

,

Connettore femminile di SMPM rf

I fori femminili del connettore 2 del RA rf di SMPM (mini SMP) flangia supporto RoHS compiacente per cavo

Impedenza del connettore 50 Ω di SSMP, configurazione cieca del compagno. La serie SMP è uno dei connettori subminiature che più piccolo di SMP. La gamma di frequenza fino a 50 gigahertz. È comunemente usata in moduli coassiali ad alta frequenza miniaturizzati ed è offerta entrambi spinta-su e negli stili accoppiamento a scatto. È disponibile nel foro regolare, in dente d'arresto limitato e negli stili completi del dente d'arresto. Stanno includendo la femmina, connettore maschio, ad angolo retto, diritto.



Specificazione

Caratteristiche elettriche
Impedenza 50Ω
Gamma di frequenza DC~50GHz
Tensione nominale 170VRMS*
Tensione-resistenza dei dielettrici 500VRMS*
Resistenza di isolamento ≥2000MΩ
Resistenza concentrare Conduttore esterno Normal≤3.5mΩ, Sealing≤5mΩ
Conduttore concentrare Normal≤8mΩ, Sealing≤30mΩ
  DC~18GHz 18~26.5GHz 26.5~40GHz 40~50GHz
VSWR ≤1.25 ≤1.3 ≤1.4 ≤1.5
Caratteristiche materiali & meccaniche
Conduttore concentrare Maschio Bronzo dello Sn-p/Kovar, oro placcato
Femmina Bronzo di berillio, oro placcato
Contatto elastico L'oro del bronzo di berillio ha placcato
Shell ed altre parti di metallo

Kovar Gold d'ottone ha placcato

Passività di acciaio inossidabile

Isolanti Sintering/PTFE/PEI di vetro
Tasso ermetico di perdita del prodotto ≤1.01325×10-3Pa·cm3/s



Caratteristiche

I CONNETTORI maschii HANNO FORI REGOLARI (SB) PER IL COLLEGAMENTO E LA SCONNESSIONE FACILI, la FERMATA LIMITATA (LD) FORNISCE UN GRADO DI SFORZO di RITIRO E di INSERZIONE ED IL PUNTO (FD) richiede una GRANDI inserzione E sforzo di RITIRO. Nelle applicazioni adatte cieche, un connettore dello schermo è designato solitamente come un'interfaccia della rottura-indietro e l'altra come interfaccia del manicotto scorrevole. Ciò assicura che il resti dell'adattatore della pallottola ancorato nello stesso connettore dello schermo quando il collegamento è staccato. Le interfacce del punto (FD) e di arresto limitato (LD) hanno accoppiamento differente e forze del disaccoppiamento rispettivamente. Il LD è selezionato solitamente come interfaccia improvvisa per il montaggio del PWB o le applicazioni di corrispondenza cieche, mentre il FD pricipalmente è usato per i collegamenti di cavo che richiedono l'alta conservazione. Le due interfacce scorrevoli, il foro regolare (SB) ed il guanto mezzo del collettore (cm), tengono conto i collegamenti riduttori confrontati all'interfaccia a scatto. L'interfaccia di violazione crea un collegamento scorrevole che non allinea fisicamente con il piano di riferimento, permettendo i cattivi allineamenti assiali e radiali. Lo SB ed il cm hanno la stessa forza disimpegno/di legame. Tuttavia, il cm è specificato solitamente come configurazione dello schermo nelle applicazioni adatte cieche perché il suo ampio smusso dell'introduzione aiuta il bloccaggio la pallottola e guidarla nel posto.

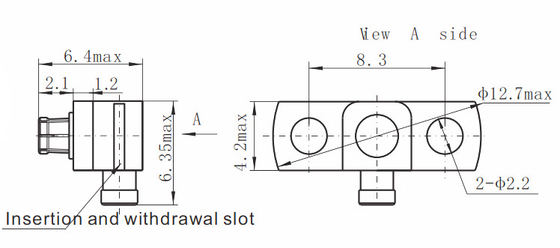

Disegno dettagliato



I mini SMP fori femminili del connettore 2 del RA SMPM rf di RoHS flangia supporto per cavo 0

Applicazione:



* rete

* Satcom

* computer/LANs

* stazione base

* facilità all'aperto

* automobilistico

* line join di salto

* infrastruttura di base

* radar, microonda

* telecomunicazioni

* comunicazione su mezzi mobili

* strumentazione

* radio, sistema di antenne della TV





Prodotto Cataloge:



Adattatore di rf
Guida d'onda all'adattatore coassiale
guarnizioni ermetiche del Vetro--metallo
Connettore di serie di J30J
Giunti rotanti di a microonde
Assemblaggi cavi di rf
Connettore di SMA/SSMA rf
Connettore di SMP/SSMP rf
Connettore di MCX/MMCX rf
Connettore di TNC rf
Tipo connettore di N di rf
Connettori di BNC rf ConnectorMillimeter Wave (2.4mm, 2.92mm)



Dettagli d'imballaggio:


* cartone standard dell'esportazione
* secondo i requisiti dei clienti



NOTA:
Abbiamo oltre 10.000 tipi di connettori di SMPM, se il connettore che state utilizzando non è trovato, prego ci contatta con i vostri dettagli.
