Connettore per cavo RF con flangia a 2 fori ad angolo retto femmina SSMP per CXN3506/MF108A
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome di prodotto: | Connettore di SSMP | Genere: | Femmina |
|---|---|---|---|
| Materiale: | Ottone | Placcatura: | L'oro ha placcato nichelato |
| Impedenza: | 50Ω | Gamma di frequenza: | DC~50GHz |
| Tensione nominale: | 170VRMS* | Resistenza di isolamento: | ≥2000MΩ |
| Evidenziare: | Connettore femminile di SSMP rf,Connettore di cavo di SSMP CXN3506,Connettore femminile di CXN3506 rf |
||

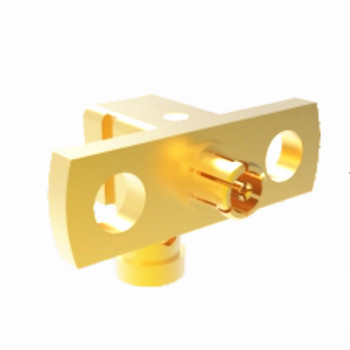

Connettore per cavo RF con flangia a 2 fori ad angolo retto femmina SSMP per CXN3506/MF108A
Xi'an Elite Electronic ha progettato la linea di prodotti per connettori SSMP per migliorare ulteriormente la densità dei pacchetti dei sistemi RF/microonde.
L'interfaccia SSMP è circa il 30% più piccola del suo predecessore, il connettore SMP.
Ora uno standard del settore, l'interfaccia SSMP ha consentito ai progettisti di aumentare le prestazioni e la complessità dei loro
design migliorando contemporaneamente il loro fattore di forma.
Specifica
| caratteristiche elettriche | |||||
| Impedenza | 50Ω | ||||
| Intervallo di frequenze | CC~50GHz | ||||
| Tensione nominale | 170 VRMS* | ||||
| Dielettrici Tensione-resistenza | 500 VRMS* | ||||
| Resistenza di isolamento | ≥2000 MΩ | ||||
| Resistenza centrale | Conduttore esterno | Normal≤3.5mΩ, Sigillatura≤5mΩ | |||
| Conduttore centrale | Normal≤8mΩ, Sigillatura≤30mΩ | ||||
| CC~18GHz | 18 ~ 26,5 GHz | 26,5~40 GHz | 40~50 GHz | ||
| ROS | ≤1,25 | ≤1.3 | ≤1,4 | ≤1,5 | |
| Materiale e caratteristiche meccaniche | |||||
| Conduttore centrale | Maschio | Bronzo Sn-P/Kovar, placcato oro | |||
| Femmina | Bronzo al berillio, placcato in oro | ||||
| Contatto elastico | Bronzo al berillio Placcato in oro | ||||
| Guscio e altre parti metalliche |
Ottone/Kovar placcato oro Passivazione in acciaio inossidabile |
||||
| Isolanti | Sinterizzazione vetro/PTFE/PEI | ||||
| Tasso di perdita del prodotto ermetico | ≤1,01325×10-3Pa·cm3/s | ||||
Caratteristiche
* Gamma di frequenza: CC - 50 GHz
* Impedenza 50 Ω;Configurazione blindmate
* Capacità di resistere al disallineamento radiale/assiale
* Montaggio su scheda, sostituibile sul campo, proiettili, ermetico
e configurazioni del connettore del cavo
* Disponibili connettori personalizzati

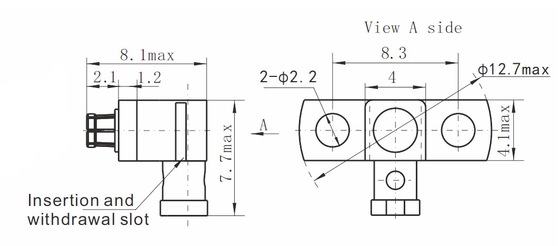

Disegno dettagliato
Applicazione:
* Rete
* Satcom
* Computer/LAN
* Stazione base
* Strutture all'aperto
* Settore automobilistico
* Unisciti alla linea di salto
* Struttura di base
* Radar, microonde
* Telecomunicazioni
* Comunicazione mobile
* Strumentazione
* Impianto radio, antenna TV
Prodotti correlati:
1.
| Connettore cavo femmina SSMP per tipo di montaggio con flangia semirigida/flessibile 1# |
2.
|
3.
|
4.
| Connettore cavo RF femmina SSMP per tipo di montaggio su flangia del cavo CXN3506/MF108A |
5.
| Connettore cavo RF femmina SSMP per tipo di montaggio su flangia del cavo CXN3506/MF108A |
6.
| Connettore RF maschio SSMP per cavo CXN3506/MF108A Connettore Full Detent |
7.
| SSMP femmina ad angolo retto (RA) per CXN3506/MF108A con tipo di montaggio a flangia attiva |
Catalogo prodotti:
| Adattatore RF |
| Guida d'onda all'adattatore coassiale |
| Guarnizioni ermetiche vetro-metallo |
| Connettore serie J30J |
| Giunti rotanti per microonde |
| Assemblaggi di cavi RF |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| Connettore RF MCX/MMCX |
| Connettore RF TNC |
| Connettore RF tipo N |
| Connettore BNC RFConnettori a onde millimetriche (2,4 mm, 2,92 mm) |
Dettagli sul confezionamento:
* Cartone standard per esportazione
* In base alle esigenze dei clienti
NOTA:
Abbiamo oltre 10.000 tipi diConnettore SMPM,se il connettore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dettaglils.
