Montaggio PCB in ottone Full Detent RF Connector SSMP Maschio angolo destro
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Profondità dell'interfaccia: | 2.11mm | Tensione nominale: | 85VRMS* |
|---|---|---|---|
| Materiale: | Altri prodotti | Placcatura: | Oro placcato |
| Impedenza: | 50Ω | Intervallo di frequenza: | DC~50GHz |
| Interfaccia: | Dente d'arresto pieno | Durata di vita: | 500 cicli |
| Evidenziare: | Collegamento RF a sblocco completo,Connettore RF SSMP montato su PCB,Collegamento del cavo RF in ottone placcato d'oro |
||

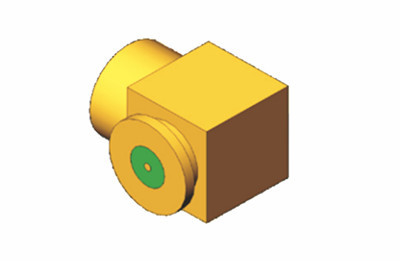

Premium SSMP Male Right Angle PCB Mount Full Detent RF Connector: prestazioni e affidabilità superiori
SSMP è un connettore coassiale RF a spinta in miniatura, che ha i caratteri di piccole dimensioni (rispetto a SMP), peso leggero,
L'interconnessione di coppia di una scheda a una scheda, per la situazione di un'interconnessione modulare intensiva
Il tappo ha due forme di interfaccia: un completo distacco e un foro liscio.
Caratteristiche
* Intervallo di frequenza: DC - 50 GHz
* Impedenza 50Ω; configurazione blindmateable
* Capacità di resistere a disallineamento radiale/assico
* Configurazioni montate su tavola, sostitutibili sul campo, proiettili, ermetiche e connettori per cavi
* Disponibili connettori personalizzati
Specificità
| Caratteristiche elettriche | |||||
| Impedenza | 50Ω | ||||
| Intervallo di frequenza | DC ~ 60 GHz | ||||
| Tensione nominale | 85VRMS* | ||||
| Dielettrici Resistenza tensione | 250VRMS* | ||||
| Resistenza all'isolamento | ≥ 2000MΩ | ||||
| Resistenza centrale | Conduttore esterno | Normal≤2mΩ, sigillamento≤5mΩ | |||
| Conduttore centrale | Normal≤6mΩ, sigillamento≤25mΩ | ||||
| DC ~ 18 GHz | 18-26,5 GHz | 26.5 ~ 40 GHz | 40~50 GHz | ||
| VSWR | ≤ 1.25 | ≤ 1.3 | ≤ 1.35 | ≤ 1.4 | |
| Caratteristiche materiali e meccaniche | |||||
| Direttore centrale | Maschio | Sn-P Bronzo/Kovar, placcato oro | |||
| Femmina | di acciaio o di acciaio liquido | ||||
| Contatto elastico | Bronzo di berilio placcato in oro | ||||
| Conchiglie e altre parti metalliche |
In ottone/Kovar Placcato in oro Acciaio inossidabile |
||||
| Isolatori | Sinterizzazione del vetro/PTFE/PEI | ||||
| Tasso di fuga del prodotto ermetico | ≤ 1,01325×10-3Pa·cm3/s | ||||
Applicazione:
1Ampia gamma di applicazioni RF: i connettori SMPM sono adatti a varie applicazioni RF, tra cui comunicazioni wireless, sistemi radar, aerospaziale, attrezzature mediche e altro ancora.
2Trasmissione ad alte prestazioni: i connettori SMPM offrono prestazioni elettriche eccellenti, consentendo la trasmissione di segnali ad alta velocità e a bassa perdita per soddisfare le esigenze delle applicazioni ad alta frequenza.
3. Disegno compatto: con uno stile di montaggio PCB, i connettori SMPM occupano uno spazio minimo, rendendoli ideali per l'integrazione in dispositivi elettronici compatti.
4. Ottima stabilità meccanica: dotati di una progettazione di slot a denti pieni, i connettori SMPM forniscono connessioni stabili e elevata resistenza meccanica,rendendoli adatti a condizioni ambientali difficili.
5. Facile installazione e manutenzione: i connettori SMPM utilizzano meccanismi di blocco a filettatura per una semplice installazione e riutilizzabilità, riducendo i costi di manutenzione.
6. prestazioni di tenuta affidabili: i connettori SMPM utilizzano materiali di tenuta di alta qualità per garantire prestazioni di tenuta eccellenti in ambienti difficili come alta pressione, alta temperatura,e corrosione chimica.
Catalogo del prodotto:
| Adattatore RF |
| Guida d'onda all' adattatore coassiale |
| Collegatore TNC RF |
| N tipo di connettore RF |
| Articulazioni rotanti a microonde |
| Assemblaggi di cavi RF |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| Connettore RF MCX/MMCX |
| Connettore della serie J30J |
| Sigilli ermetici vetro-metallo |
| BNC RF ConnectorConnettori per onde millimetriche ((2.4mm, 2.92mm) |
Dettagli della confezione:
* Cartone standard per l'esportazione
* In base alle esigenze del cliente
Nota:
Abbiamo oltre 10.000 tipi diSMPM Connector,se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
