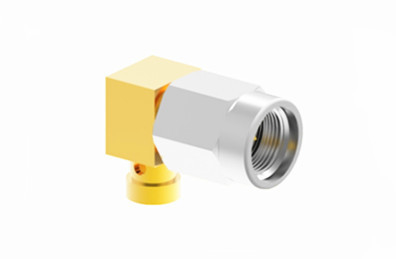

Connettore RF SMA maschio ad angolo destro per cavo CXN3506 / MF108A
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Articolo: | SSMA rf Conector | Cloruro di sodio: | D'oro-plateed |
|---|---|---|---|
| Genere: | femmina | Impedenza: | 50Ω |
| Frequenza: | DC~30GHz | Durata di vita: | 500 cicli |
| Corpo: | Altri prodotti | Applicazione: | Audio/Vedio/microonda |
| Evidenziare: | Collegamento del cavo coassiale SMA RF,Connettore RF SMA maschio ad angolo destro,Video SMA RF Connector |
||
SSMA connettore RF maschio ad angolo destro per cavo CXN3506/MF108A
I connettori coassiali RF della serie SSMA sono versioni miniaturizzate dei connettori SMA, caratterizzati da piccole dimensioni, larghezza di banda di frequenza e alta affidabilità.Sono ampiamente utilizzati in varie industrie come l'aviazione, comunicazioni a microonde e altro ancora.
Caratteristiche chiave:
- Alternativa di risparmio di spazio alla SMA standard
- Il meccanismo di accoppiamento a filo offre affidabilità per i disegni robusti
- Ideale per applicazioni ad alta frequenza
Disegno di contorno:
Specifica dei connettori RF SSMA:
| Caratteristiche elettroniche e materiali | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC ~ 30 GHz | |
| Tensione nominale | 250 VRMS (livello massimo del mare) | |
| Dielettrici Resistenza tensione | 750 VRMS (livello massimo del mare) | |
| VSWR | ≤ 1.3 | |
| Resistenza all'isolamento | ≥ 5000MΩ | |
| Conduttore centrale | Maschio | di rame placcato |
| Femmina | Altri prodotti di acciaio | |
| Conchiglie e altre parti metalliche | BRas placcato in oro | |
| Acciaio inossidabile passivato | ||
| Guarnizione del cavo | di acciaio | |
| Isolatore | PTFE | |
| Anello di sigillo | gomma di silicio | |
| Torsione di accoppiamento | 00,79 -1,13 N.m. | |
Applicazione:
I connettori SSMA sono ampiamente utilizzati in vari settori a causa delle loro caratteristiche di alte prestazioni.e la gamma di frequenze può essere alta fino a DC a 26Inoltre, il suo metodo di installazione del cavo flessibile è adatto sia per l'installazione di cavi sospesi liberi che per l'installazione di pannelli.L'intervallo di temperatura di lavoro è ampio, da -65°C a 125°C o da -65°C a 165°C, rendendolo stabile per lavorare in vari ambienti.I connettori SSMA sono diventati una scelta ideale per vari settori a causa delle loro eccellenti prestazioni e della vasta gamma di applicazioni.
Prodotto correlato
1.
| Numero di modello | L | L1 | L2 | D | D1 | Descrizione |
| SMA-KHD | 13.5 | 4 | 4 | 1.3 | 1.4 | 4 zampe SMA femminile per la saldatura di connettori RF per PCB |
| SMA-KHD109 | 12 | 2.5 | 2.5 | 1.3 | 1.4 | |
| SMA-KHD112 | 12 | 2.5 | 1.6 | 1.3 | 1.4 | |
| SMA-KHD117 | 13.5 | 4 | 4 | 0.9 | 1 | |
| SMA-KHD150 | 14.5 | 5 | 5 | 1.3 | 1.4 | |
| SMA-KHD158 | 15.5 | 6 | 6 | 0.9 | 1 |
2.
| Numero di modello | Tipo di cavo | Descrizione |
| SSMA-JWB2A | 2# semi-flessibile/2# semi-rigido | Connettore RF SSMA maschile ad angolo retto per cavo |
Nota:
Abbiamo oltre 10.000 tipi diCollegamento SMA, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci fornendo i propri dati.
