Dettagli:
Termini di pagamento e spedizione:
|
Nome del prodotto: | Connettore coassiale di SMA rf | PLACING: | di larghezza superiore a 30 cm |
---|---|---|---|
Impedenza: | 50Ω | Certificato: | CE ROHS |
Dielettrico: | PTFE | Corpo: | Diritta. |
Evidenziare: | Collegatore RF SMA in acciaio inossidabile,Collegatore RF maschio SMA |

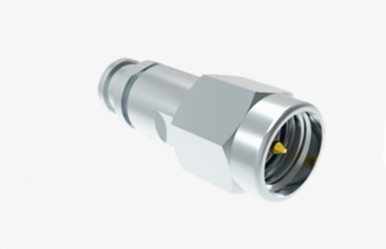

Connettore RF maschio SMA in acciaio inossidabile per cavo CXN3507/MF363A
Il tipo SMA è un connettore coassiale RF ampiamente utilizzato caratterizzato da un piccolo accoppiamento a filettatura.prestazioni superioriQuesti connettori sono utilizzati per collegare cavi RF o linee a micro strisce nei circuiti RF dei sistemi Wireless Local Area Network (WLAN), programmi di controllo, apparecchiature a microonde,L'intervallo di frequenza può estendersi fino a 18 GHz quando si utilizzano cavi semi-rigidi o semi-flessibili.
Caratteristiche:
1Disegno ultra-miniatura: come connettore per cavi coassiali ultra-miniatura, SMA ha dimensioni vantaggiose, rendendolo adatto per applicazioni in cui lo spazio è limitato.
2Applicazioni ad alta frequenza: i connettori SMA sono comunemente utilizzati in sistemi elettronici che operano a frequenze fino a 18 GHz o anche superiori, rendendoli popolari per le connessioni RF ad alta frequenza.
3.Tipi di connessione versatili: i connettori SMA sono disponibili in versione maschile e femminile, nonché in configurazione rettangolare e retta,con opzioni di montaggio a pannello per soddisfare vari requisiti di connessione.
4Interfaccia esagonale: l'interfaccia di accoppiamento esterna del connettore SMA è a filettatura e di forma esagonale, consentendo l'uso di una chiave inglese per stringere per garantire un collegamento sicuro.
Specificità:
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
Interfaccia | IEC 60169-15 |
Impedenza | 50Ω |
Intervallo di frequenza | DC a 18 GHz |
Perdita di inserimento | ≤ 0,30 dB |
VSWR | ≤ 1,2 ((DC-6GHz) |
Resistenza all'isolamento | ≥ 5000MΩ |
Resistenza del centro di contatto | ≤ 3mΩ |
Resistenza al contatto esterno | ≤ 2mΩ |
Cicli di accoppiamento | ≥ 500 |
Intervallo di temperatura | -65-+165°C |
diossido di carbonio | PTFE |
Disegno dettagliato
Applicazione:
I connettori SMA sono ampiamente utilizzati nei campi RF e microonde a causa del loro design compatto, supporto del segnale ad alta frequenza, varietà di tipi e buona adattabilità ambientale.
Catalogo del prodotto:
Adattatore RF |
Assemblaggi di cavi RF |
Sigilli ermetici vetro-metallo |
Connettore della serie J30J |
Articulazioni rotanti a microonde |
Guida d'onda all' adattatore coassiale |
Connettore RF SMA/SSMA |
Connettore RF SMP/SSMP |
Connettore RF MCX/MMCX |
Collegatore TNC RF |
N tipo di connettore RF |
BNC RF ConnectorConnettori per onde millimetriche ((2.4mm, 2.92mm) |
Nota:
Abbiamo oltre 10.000 tipi diAdaptatore,se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
