Dettagli:
Termini di pagamento e spedizione:
|
Nome del prodotto: | Conettore RF SMA | PLACING: | di larghezza superiore a 30 cm |
---|---|---|---|
Vswr: | ≤ 1.3 | Tipo di montaggio: | Montaggio della flangia |
Voltaggio di funzionamento: | 335V r.m.s al livello del mare | Intervallo di frequenza: | CC a 18GHz |
Corpo: | acciaio inossidabile | Genere: | Jack/femmina |
Evidenziare: | Collegamento RF Jack rivestito di nichel,SMA Female RF Jack Connector,Connettore a micro striscia RF |

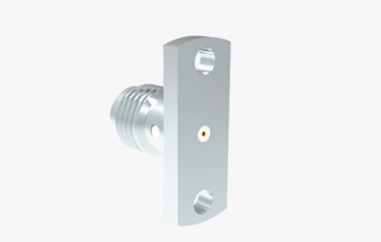

Stainless Steel Nickel Plated SMA Female RF Jack Connector con Microstrip
Il connettore coassiale SMA RF, un tipo compatto e ad alta frequenza sviluppato in conformità con MIL-C-39012, vanta un piccolo fattore di forma, ampia larghezza di banda,caratteristiche meccaniche ed elettriche eccezionali, e alta affidabilità. Si distingue come il connettore coassiale RF più utilizzato, trovando un'ampia applicazione in tutta la comunicazione a microonde, apparecchi di misurazione a microonde,e diversi altri settoriLa gamma di connettori ad alte prestazioni della nostra azienda di questa serie è progettata per ospitare frequenze fino a 20 GHz.
Specifica dei connettori SMA Rf:
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
Interfaccia secondo | IEC 60169-15 |
Impedenza | 50Ω |
Intervallo di frequenza | DC a 18 GHz |
Perdita di inserimento | ≤ 0,30 dB |
VSWR | ≤ 1,2 ((DC-6GHz) |
Resistenza all'isolamento | ≥ 5000MΩ |
Resistenza del centro di contatto | ≤ 3mΩ |
Resistenza al contatto esterno | ≤ 2mΩ |
Cicli di accoppiamento | ≥ 500 |
Intervallo di temperatura | -65-+165°C |
Caratteristiche materiali e meccaniche:
Caratteristiche materiali e meccaniche | ||
Direttore centrale | Maschio | di rame placcato |
Femmina | Sn-P Bronzo placcato oro | |
Contatto elastico | Berillio, bronzo, nichellato | |
Conchiglie e altre parti metalliche | di legno di legno | |
Passivazione inossidabile | ||
Sleeve di crimping | di legno di legno | |
Torsione di serraggio del collegamento | 0.79-1.13N.m | |
Durabilità | 500 cicli | |
Anello di tenuta | Gomma di silicone | |
Isolatori | PTFE |

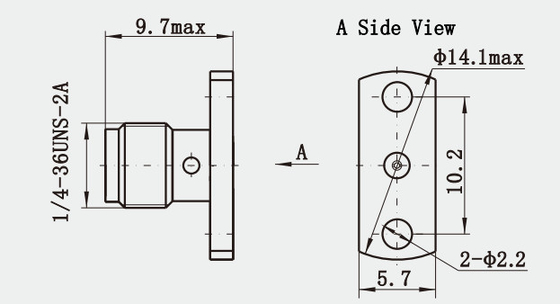

Disegno di contorno dei connettori coassiali SMA RF:
Caratteristiche chiave:
1. Ampia applicazione: i connettori SMA sono ampiamente utilizzati nelle comunicazioni a microonde, nei sistemi radar, nelle apparecchiature di prova, nelle comunicazioni satellitari,e altri campi che richiedono miniaturizzazione e prestazioni ad alta frequenza.
2Tipologie di interfaccia: i connettori SMA sono spesso dotati di una varietà di tipi di interfaccia, tra cui rettilineo, curve a 90 ° e variazioni di genere, per soddisfare le diverse esigenze di progettazione del circuito.
3- Materiali e rivestimento: oltre al corpo in acciaio inossidabile,il conduttore centrale e i contatti possono essere rivestiti di oro o altri materiali conduttivi per ridurre la resistenza al contatto e migliorare l'affidabilità della connessione.
4. Adattabilità ambientale: i connettori SMA possono adattarsi a varie temperature e condizioni ambientali,sebbene l'intervallo di temperatura specifico possa variare a seconda della progettazione e delle scelte dei materiali del fabbricante.
Applicazioni:
1. Stazioni base di comunicazione wireless: i connettori SMA sono utilizzati per collegare le antenne ai trasmettitori e ai ricevitori nella costruzione e manutenzione delle infrastrutture di comunicazione wireless.
2Laboratori e ricerca: negli esperimenti scientifici e nella ricerca RF, i connettori SMA sono utilizzati per costruire e testare circuiti ad alta frequenza.
3. Moduli e schede RF: quando si producono moduli RF, convertitori e schede correlate, i connettori SMA possono servire come interfaccia tra moduli o dalle schede alle antenne.
Catalogo del prodotto:
Adattatore RF |
Connettore RF SMA/SSMA |
Connettore RF SMP/SSMP |
Collegatore TNC RF |
N tipo di connettore RF |
Connettore RF MCX/MMCX |
BNC RF ConnectorConnettori per onde millimetriche ((2.4mm, 2.92mm) |
Assemblaggi di cavi RF |
Guida d'onda all' adattatore coassiale |
Sigilli ermetici vetro-metallo |
Connettore della serie J30J |
Articulazioni rotanti a microonde |
Prodotti correlati:
1) connettori SMA RF femminili ermeticamente sigillati
Numero modello. | Nota |
SMA(M) - KFD | Difensivo |
2) Femmina Bulkheaf angolo destro Solder Mount SMA connettore
Numero modello. | L | Nota |
SMA-KYWHD | 14.8 | |
SMA-KYWHD1 | 13.5 |
- Sì.Nota:
Abbiamo oltre 10.000 tipi diCollegamento SMA, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci fornendo i propri dati.
