Acciaio inossidabile serie 1.0 connessione RF con flangia femminile abbinata Pinφ0,23 profondità del foro 1 mm
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| PLACING: | Confezioni per la fabbricazione di alimenti alimentari | Impedenza: | 50Ω |
|---|---|---|---|
| Certificato: | Codice ISO 9001-2015 | Dielettrico: | PL |
| Tipo: | Connettore di rf | Genere: | Femmina |
| Durabilità: | 500 cicli | ||
| Evidenziare: | Connettore RF per flange femminile in acciaio inossidabile,1.0 serie connettore RF φ0.23 pin,Collegamento RF 1 mm profondità di buco |
||
* Sistemi Radar: Nei moderni sistemi radar, specialmente quelli che richiedono componenti compatti per adattarsi a vincoli di spazio, il connettore coassiale RF a onde millimetriche da 1,0 mm è ampiamente adottato per le sue alte prestazioni e il design compatto.
Il connettore serie 1.0 è un connettore a onde millimetriche ad alte prestazioni progettato per l'uso fino a 110 GHz con una connessione filettata ad interfaccia d'aria. Vanta dimensioni ridotte, design leggero, capacità a frequenza ultra-elevata e connettività affidabile. Ciò lo rende altamente adatto per una vasta gamma di applicazioni nei sistemi di comunicazione a onde millimetriche e radar.
Specifiche:
| Caratteristiche Elettriche | |
| Impedenza | 50Ω |
| Intervallo di frequenza | DC~110GHz |
| Tensione di resistenza dielettrica | 250VRMS* |
| Resistenza di isolamento | ≥5000MΩ |
| VSWR | ≤1.1+0.005f |
| Grado di qualità | Grado ad alte prestazioni |
| Materiali e Caratteristiche Meccaniche | |
| Conduttore centrale | Bronzo al berillio Placcato oroIsolamento |
| Ottone, | Placcato oro; Passivazione acciaio inossidabileIsolamento D |
| ielettricoPLFIntervallo di temperatura | -55 ~ +125 |
| ℃ | Caratteristica:La produzione del connettore coassiale a radiofrequenza a onde millimetriche da 1,0 mm prevede tecniche di lavorazione di precisione, tra cui la selezione di materiali di alta qualità e un rigoroso controllo di processo. Soprattutto per la parte dell'adattatore, il suo design deve garantire bassa riflessione e alta ripetibilità, che sono fattori chiave per garantire l'accuratezza del test. Diversi tipi di adattatori, come adattatori 1,0 mm-1,0 mm, 1,0 mm-1,85 mm e coassiale-guida d'onda e coassiale-microstriscia, mostrano tutti eccellenti rapporti di onde stazionarie e prestazioni di perdita di ritorno, contribuendo a ridurre gli errori di misurazione e migliorare la qualità della trasmissione del segnale. |

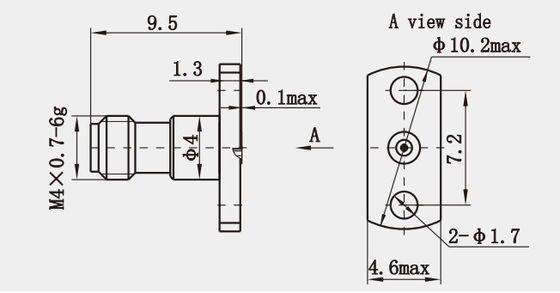

Disegno schematico (mm) e Immagine di

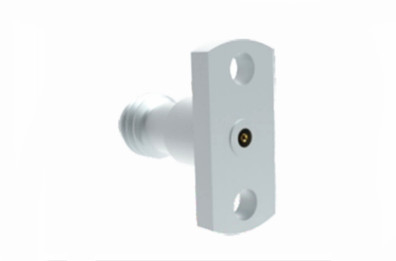

Acciaio inossidabile 1.0 Serie Femmina Flangia RF Connettore Pin Abbinato φ0.23 Profondità foro 1mm
Applicazione:
* Sistemi Radar: Nei moderni sistemi radar, specialmente quelli che richiedono componenti compatti per adattarsi a vincoli di spazio, il connettore coassiale RF a onde millimetriche da 1,0 mm è ampiamente adottato per le sue alte prestazioni e il design compatto.
* Comunicazioni Satellitari: Le apparecchiature di comunicazione satellitare utilizzano frequentemente la banda delle onde millimetriche per la trasmissione del segnale, e questo connettore fornisce un metodo di connessione affidabile, garantendo stabilità del segnale e affidabilità della comunicazione.
Catalogo Prodotti:
Adattatore RF
Adattatore Guida d'onda a Coassiale
| Sigillature Ermetiche Vetro-Metallo |
| Connettore Serie J30J |
| Giunti Rotanti a Microonde |
| Assemblaggi Cavi RF |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| Connettore RF MCX/MMCX |
| Connettore RF Tipo N |
| Connettore RF BNC Connettori Onde Millimetriche (2,4 mm, 2,92 mm) |
| Altri Adattatori RF da 1,0 mm |
| 1. Adattatore RF da 1,0 mm Femmina a Femmina |
| (N. Modello: 1.0-KK) |
2. Adattatore RF da 1,0 mm Maschio a Maschio
(N. Modello: 1.0-JJ)
NOTA:
Abbiamo oltre 10.000 tipi di
Adattatore,
se il connettore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dettagli
li.
