Onda Millimetrica K2.90mm Connettore RF Femmina in Acciaio Inossidabile per Cavo MF540A

                Connettore RF femmina in acciaio inossidabile a onde millimetriche K2.90mm per cavo MF540A

Connettori a onde millimetriche di tipo K (2,92 mm, SMK), chiamato anche connettori da 2,92 mm. È uno dei connettori a onde millimetriche più popolari. L'ampio intervallo di frequenza è fino a 40 GHz. Possono essere accoppiati con connettori SMA e da 3,5 mm.

Questi connettori di tipo K (2,92 mm, SMK) adottano un'interfaccia ad aria, che li rende di piccole dimensioni, leggeri e molto affidabili nella connessione, ecc.

Connettori coassiali ad alta precisione da 50 Ohm con un'interfaccia da 2,92 mm (femmina) sono progettati per uso generale RF e microonde. Questi connettori ad alte prestazioni sono ampiamente utilizzati in varie impostazioni di test e misurazione, dalla comunicazione cellulare a quella satellitare, garantendo un corretto abbinamento tra apparecchiature e cavi. Realizzati in resistente acciaio inossidabile, questi connettori sono progettati per resistere a usi ripetuti. Presentano un dielettrico ad aria e un supporto centrale del conduttore in plastica a bassa perdita.


Specifiche (mm):

Nota: i dati specifici del modello si basano sui dati del foglio delle specifiche del prodotto.

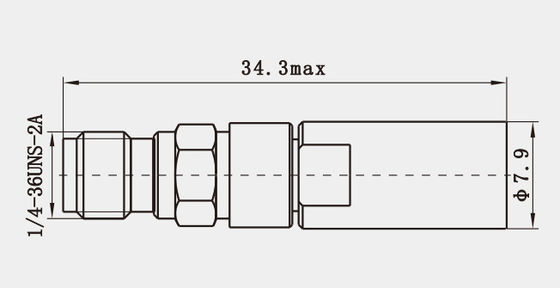

Disegno schematico di Connettore RF femmina in acciaio inossidabile a onde millimetriche K2.90mm per cavo MF540A (mm):

Caratteristiche :

1. Basso VSWR e perdita di inserzione: Incorporando i vantaggi delle linee di trasmissione dielettriche ad aria, il connettore da 2,92 mm presenta un basso rapporto d'onda stazionaria di tensione (VSWR) e una minima perdita di inserzione. Ciò si traduce in una ridotta perdita di energia durante la trasmissione del segnale, preservando l'integrità del segnale.

2. Dimensioni compatte: Rispetto ad altri tipi di connettori RF, come i connettori da 3,5 mm/SMA, il connettore da 2,92 mm è più piccolo e compatto. Il suo design miniaturizzato lo rende ideale per l'uso in applicazioni con spazio limitato, come apparecchiature di test portatili e schede a circuito stampato ad alta densità.

3. Buona compatibilità: Il design del connettore da 2,92 mm tiene conto della compatibilità con i connettori SMA e da 3,5 mm. Sebbene ci siano alcune differenze tra loro, possono essere interconnessi in determinate circostanze, offrendo ai progettisti una maggiore flessibilità.

Applicazione(mm):

1. Sistemi Radar: Sia nei sistemi radar militari che civili, il connettore da 2,92 mm svolge un ruolo cruciale nel collegare antenne, moduli ricetrasmettitori e altri componenti essenziali. La sua affidabilità e le caratteristiche di bassa perdita garantiscono prestazioni e accuratezza ottimali del sistema radar.

2. Apparecchiature di test e misurazione: Per strumenti come analizzatori di rete, analizzatori di spettro e generatori di segnale, il connettore da 2,92 mm facilita le connessioni tra porte di test e dispositivi sotto test. La sua precisione e stabilità migliorano l'accuratezza dei risultati di misurazione.

3. Industria aerospaziale: Nei settori dell'aviazione e dello spazio, il connettore da 2,92 mm è utilizzato nei sistemi di comunicazione, navigazione e controllo di aeromobili, satelliti e veicoli spaziali. La sua capacità di resistere a vibrazioni, urti e temperature estreme garantisce un funzionamento costante in ambienti spaziali difficili.
