N montatura femminile del connettore coassiale RF in acciaio inossidabile per cavo MF147A/MF147B
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Tipo rf Conector coassiale di N | Cloruro di sodio: | Placcati in oro/niccellati |
|---|---|---|---|
| Impedenza: | 50Ω | Intervallo di frequenza: | DC~11GHz (Max.18GHz) |
| Modello: | N-K416G | VSWR: | ≤ 1.3 |
| Evidenziare: | Connessione coassiale RF montata a pinza,N connettore coassiale RF femminile,Collegamento coassiale RF in acciaio inossidabile |
||

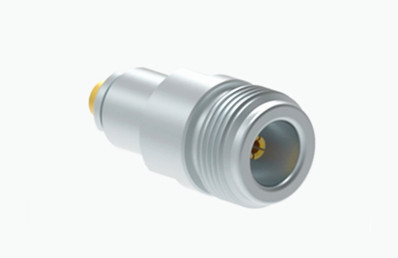

N montatura femminile del connettore coassiale RF in acciaio inossidabile per cavo MF147A/MF147B
I connettori di tipo N sono connettori coassiali a filettatura rinomati per le loro robuste capacità anti-vibrazioni e le caratteristiche elettriche superiori, con un intervallo di frequenza tipico fino a 11 GHz.Tuttavia, possono supportare frequenze fino a 18 GHz. Il design di accoppiamento a filettatura garantisce basso rumore e elevata resistenza a urti e vibrazioni. I nostri connettori LTI N rispettano gli standard MIL-C-39012.Questi connettori sono compatibili con vari cavi RF e sono ampiamente utilizzati in settori come l'aviazione, aerospaziale, sistemi radar, comunicazioni a microonde, comunicazioni digitali e strumenti di prova e misura.
Offriamo opzioni di personalizzazione per una varietà di connettori e adattatori di tipo N per soddisfare le diverse esigenze dei clienti.montatura di flange o di paratia, possiamo adattare le soluzioni alle vostre esigenze specifiche.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC~11GHz ((Max.18GHz) | |
| Tensione nominale | 1000VRMS* ((Max.Livello del mare) | |
| Dielettrici Resistenza tensione | 1500VRMS* ((Max.Livello del mare) | |
| Resistenza all'isolamento | ≥ 5000MΩ | |
| Resistenza centrale | Conduttore esterno | ≤ 0,5 mΩ |
| Conduttore centrale | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | Brass,
di larghezza uguale o superiore a 15 mm |
| Femmina | Fosforo bronzo,
di larghezza uguale o superiore a 15 mm |
|
| Contatto resistente | Fosforo bronzo | di larghezza uguale o superiore a 15 mm |
| Conchiglia / alloggiamento | Acciaio inossidabile |
di larghezza uguale o superiore a 15 mm |
| Clampo per cavi | Altri prodotti | di larghezza uguale o superiore a 15 mm |
| Isolatore | PTFE | |
| Gassette | Gomma di silicone | |
| Durabilità | 500 cicli | |

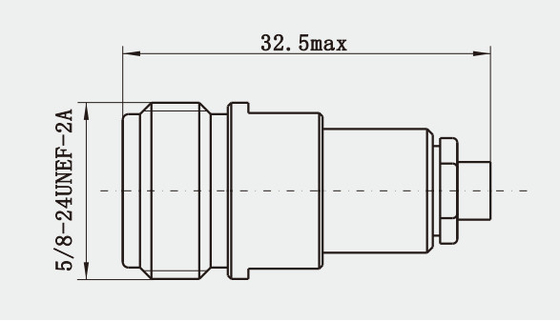

Disegno dettagliato
Catalogo del prodotto:
| Adattatore RF |
| Assemblaggi di cavi RF |
| Sigilli ermetici vetro-metallo |
| Connettore della serie J30J |
| Articulazioni rotanti a microonde |
| Guida d'onda all' adattatore coassiale |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| Connettore RF MCX/MMCX |
| Collegatore TNC RF |
| N tipo di connettore RF |
| BNC RF Connector Collegatori a onde millimetriche (mm, mm) |
Caratteristiche:
1- Trasmissione ad ampia larghezza di banda: supporta una vasta gamma di frequenze del segnale, che vanno da 0 a 11 GHz e il tipo migliorato può coprire anche fino a 18 GHz,soddisfacendo le esigenze di una varietà di applicazioni RF.
2Basse perdite: adottando materiali di alta qualità e un processo di produzione preciso, la perdita generata durante la trasmissione del segnale è estremamente bassa,che contribuisce a migliorare l'efficienza e la qualità della trasmissione del segnale.
3. alta schermatura: il guscio è di solito realizzato in materiale metallico con buone prestazioni di schermatura elettromagnetica,che possono prevenire efficacemente l'influenza delle interferenze elettromagnetiche esterne sulla trasmissione del segnale.
4. Forte durata: dopo un trattamento e una prova speciali, può funzionare in modo stabile in condizioni ambientali difficili (come alta temperatura, bassa temperatura, umidità, ecc.)) e ha una lunga durata.
Applicazioni:
1Aerospaziale: il settore aerospaziale ha requisiti di prestazioni estremamente elevati per i connettori e i connettori RF a cavo di fusione di tipo N sono ampiamente utilizzati nelle comunicazioni satellitari, nei sistemi radar,navigazione aerea e altri sistemi chiave per la loro elevata affidabilità, resistenza alle alte temperature, resistenza alle vibrazioni e altre caratteristiche.
2- apparecchiature di radiodiffusione e televisione: nel sistema di trasmissione di radiodiffusione e televisione, i connettori RF a cavo di connessione di tipo N sono utilizzati per collegare trasmettitori, ricevitori,antenne e altre apparecchiature per garantire la trasmissione di segnali radiotelevisivi di alta qualità.
3Automatizzazione industriale: nel sistema di controllo dell'automazione industriale, i connettori di tipo N possono essere utilizzati per collegare vari sensori,attuatori e controllori per realizzare la rapida trasmissione dei dati e l'esecuzione accurata delle istruzioni di controllo.
Imballaggio e consegna:
* Cartone standard per l'esportazione
* In base alle esigenze del cliente
Nota:
Non vediamo l'ora di ricevere le vostre richieste al più presto. Vi preghiamo di contattarci per le vostre esigenze (lunghezza del cavo / connettore) in modo da potervi offrire la SPEC, e la migliore qualità e servizio,prezzo competitivo, risposta tempestiva, consegna in tempo
