Connettore coassiale RF ad alta frequenza N femminile a 4 fori
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Tipo rf Conector coassiale di N | Cloruro di sodio: | Placcati in oro/niccellati |
|---|---|---|---|
| Impedenza: | 50Ω | Genere: | Femmina |
| Modello: | N-KFD468 | Intervallo di frequenza: | DC~11GHz |
| Evidenziare: | Collegamento coaxiale RF ad alta frequenza,N connettore coassiale RF femminile,Connettore coassiale RF a micro strisce |
||

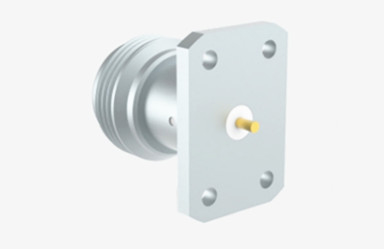

Connettore coassiale RF ad alta frequenza N femminile a 4 fori
I connettori di tipo N appartengono ai connettori coassiali a riavvolgimento a filettatura, che possiedono eccellenti capacità anti-vibrazione e caratteristiche elettriche.Il loro intervallo di frequenza può raggiungere fino a 11 GHzSono adatti a vari tipi di cavi RF e sono ampiamente utilizzati in settori quali l'aviazione, l'aerospaziale, il radar, le microonde e le comunicazioni digitali.con una lunghezza massima non superiore a 50 mm.
Inoltre, siamo in grado di personalizzare diversi tipi di connettori e adattatori di tipo N per soddisfare le esigenze specifiche dei clienti.montatura di flange o di paratia, possiamo fornire soluzioni su misura per voi.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC~11GHz ((Max.18GHz) | |
| Tensione nominale | 1000VRMS* ((Max.Livello del mare) | |
| Dielettrici Resistenza tensione | 1500VRMS* ((Max.Livello del mare) | |
| Resistenza all'isolamento | ≥ 5000MΩ | |
| Resistenza centrale | Conduttore esterno | ≤ 0,5 mΩ |
| Conduttore centrale | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | Brass,
di larghezza uguale o superiore a 15 mm |
| Femmina | Fosforo bronzo,
di larghezza uguale o superiore a 15 mm |
|
| Contatto resistente | Fosforo bronzo | di larghezza uguale o superiore a 15 mm |
| Conchiglia / alloggiamento | Acciaio inossidabile |
di larghezza uguale o superiore a 15 mm |
| Clampo per cavi | Altri prodotti | di larghezza uguale o superiore a 15 mm |
| Isolatore | PTFE | |
| Gassette | Gomma di silicone | |
| Durabilità | 500 cicli | |

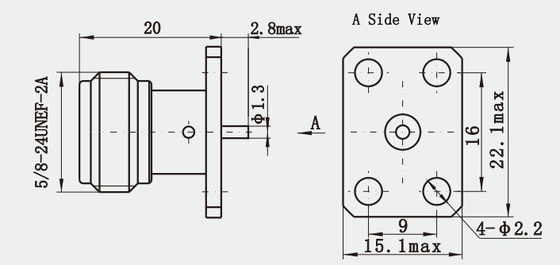

Disegno dettagliato
Catalogo del prodotto:
| Adattatore RF |
| Assemblaggi di cavi RF |
| Sigilli ermetici vetro-metallo |
| Connettore della serie J30J |
| Articulazioni rotanti a microonde |
| Guida d'onda all' adattatore coassiale |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| Connettore RF MCX/MMCX |
| Collegatore TNC RF |
| N tipo di connettore RF |
| BNC RF ConnectorConnettori per onde millimetriche ((2.4mm, 2.92mm) |
Caratteristiche:
1. connessione: connessione a filo, bloccaggio rotabile, in grado di mantenere una connessione stabile sotto vibrazione o ambiente di shock, e facile e veloce da collegare e smontare.
2Basse perdite: adottando materiali di alta qualità e un processo di produzione preciso, la perdita di trasmissione del segnale è estremamente bassa, il che contribuisce a migliorare l'efficienza e la qualità della trasmissione del segnale.
3. Alta schermatura: la carcassa è di solito realizzata in materiale metallico con buone prestazioni di schermatura elettromagnetica,che possono prevenire efficacemente l'influenza delle interferenze elettromagnetiche esterne sulla trasmissione del segnale.
Applicazioni:
1. Stazione base di comunicazione wireless: nella stazione base di comunicazione mobile, viene utilizzata per collegare la trasmissione del segnale RF tra trasmettitore, ricevitore,antenne e altre apparecchiature per garantire la trasmissione e la ricezione stabili dei segnali, la sua gamma di frequenze elevata e le sue caratteristiche di bassa perdita possono soddisfare i requisiti della stazione base in materia di qualità del segnale e efficienza di trasmissione.
2. sistema di comunicazione a microonde: ad esempio, nel sistema di comunicazione a microonde come la stazione di ricambio a microonde e la stazione di terra di comunicazione satellitare,Il connettore di tipo N può essere utilizzato per collegare varie apparecchiature a microonde tra cui il miscelatore, up-converter, down-converter, amplificatore di potenza, ecc., per realizzare la trasmissione e l'elaborazione dei segnali a microonde e per garantire l'affidabilità e la stabilità del collegamento di comunicazione.
Imballaggio e consegna:
* Cartone standard per l'esportazione
* In base alle esigenze del cliente
Nota:
Abbiamo oltre 10.000 tipi diTipo N Collegamento, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
