Connettore coassiale RF ad angolo destro maschio in acciaio inossidabile tipo TNC
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore di TNC rf | Cloruro di sodio: | di larghezza superiore a 30 cm |
|---|---|---|---|
| Impedenza: | 50Ω | Standard di progettazione: | IEC 60169-17 |
| Materiale di contatto: | Ottone, BECU | Durabilità: | 500 cicli |
| Tipo: | Ra | Applicazione: | RF |
| Genere: | Maschio | ||
| Evidenziare: | Connettore coaxiale RF di tipo TNC,Collegamento coassiale RF in acciaio inossidabile,Collegamento coaxiale RF ad angolo retto |
||

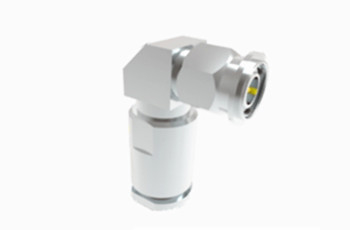

Connettore coassiale RF ad angolo destro maschio in acciaio inossidabile tipo TNC
La serie TNC presenta una iterazione a filettatura del connettore BNC, caratterizzata dall'accoppiamento a vite e caratterizzata da miniatura, filettatura,unità impermeabili con un'impedenza costante di 50 OhmQuesti connettori funzionano efficacemente in una gamma di frequenze che va da DC a 11 GHz. Sono disponibili due varianti: polarità standard e inversa.Questi connettori economicamente convenienti potrebbero non corrispondere alle prestazioni dei prodotti di qualità industriale premium, ma sono adatti a una moltitudine di applicazioni commerciali.I connettori TNC sono ampiamente utilizzati nelle connessioni di antenna e sono utilizzati in avionica, comunicazioni e diversi settori industriali.la polarità inversa e le varianti da 75 Ohm soddisfano esigenze specifiche di applicazione.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
|
Caratteristiche elettriche
|
||||
|
Impedenza
|
50Ω
|
|||
|
Intervallo di frequenza
|
DC~4 GHz
|
|||
|
Tensione nominale
|
2500VRMS (livello massimo del mare)
|
|||
|
Dielettrici Resistenza tensione
|
750VRMS (livello massimo del mare)
|
|||
|
Resistenza all'isolamento
|
≥ 2000MΩ
|
|||
|
Resistenza al contatto
|
Conduttore esterno
|
≤ 6mΩ
|
||
|
Conduttore centrale
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Specifica meccanica
| Standard di progettazione | IEC 60169-17 |
| Compatibilità RoHS | - Sì, sì. |
| Terminazione del contatto con il centro | Crimp |
| Terminazione del contatto esterno | Crimp |
| Cicli di accoppiamento | 500 Cicli |
| Conservazione dei contatti | 10N min |
| Ritenzione del cavo | 100N min |
| Forza di accoppiamento | 13.6N massimo |
| Forza di disaggancio | 13.6N massimo |
Caratteristiche:
1- Buona resistenza ambientale: di solito in ottone o acciaio inossidabile, il trattamento superficiale può includere nickel o oro per migliorare la resistenza alla corrosione e prolungare la durata di vita;può essere utilizzato all'aperto, umido, polveroso e altri ambienti difficili.
2. Multi-connessione: in grado di sopportare almeno 500 operazioni di connessione e di disconnessione senza danni,che è particolarmente importante nelle applicazioni che richiedono frequenti connessioni e disconnessioni.
Applicazione:
1Controllo dell'aviazione: nel sistema di controllo dell'aviazione, i connettori femminili TNC sono utilizzati per il collegamento delle relative apparecchiature radio per garantire l'accuratezza e l'affidabilità delle comunicazioni aeree.
2- attrezzature mediche: in alcune attrezzature mediche, quali la risonanza magnetica (MRI) e l'ecografia,I connettori TNC sono utilizzati per collegare sensori e unità di elaborazione del segnale per ottenere una diagnosi e un rilevamento medici ad alta precisione.

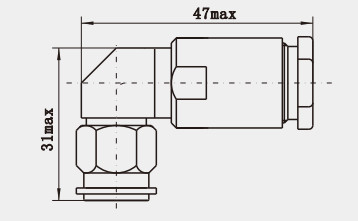

Disegno dettagliato diConnettore coassiale RF ad angolo destro maschio in acciaio inossidabile tipo TNC :
Unità: ((mm)
Nota:
Abbiamo oltre 10.000 tipi diconnettore TNC, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
