Connettore coaxiale RF in acciaio inossidabile maschio di tipo TNC per cavo SFF-50-3-1
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore di cavo di TNC | Cloruro di sodio: | di larghezza superiore a 30 cm |
|---|---|---|---|
| Impedenza: | 50Ω | Durabilità: | 500 cicli |
| Materiale di contatto: | Ottone, BECU | Materiale: | Basso |
| Standard di progettazione:: | IEC 60169-17 | Tipo: | Diritta. |
| Evidenziare: | Connettore coassiale RF maschile in acciaio inossidabile,Connettore coaxiale RF di tipo TNC,SFF-50-3-1 Cable RF Coaxial Connector |
||

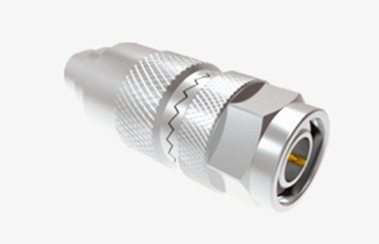

Tipo TNC Maschio RF coassiale in acciaio inossidabile per cavo SFF-50-3-1
Il prodotto della serie TNC è una variante a filo del connettore BNC, dotato di fili a vite per il collegamento sicuro.le unità impermeabili offrono un'impedenza costante di 50 ohm e funzionano nell'intervallo di frequenza DC-11 GHzEsistono due tipi principali di connettori TNC: polarità standard e inversa.Questi connettori sono ideali per varie applicazioni commerciali.Sebbene le loro prestazioni possano non corrispondere a quelle dei prodotti industriali o ad alte prestazioni, sono ampiamente utilizzate per le connessioni di antenna e hanno molte applicazioni nel radar, nella comunicazione wireless, nel telecomando, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nel trasporto aereo, nele mercati industriali generaliSono disponibili anche versioni a polarità inversa e 75 ohm del connettore TNC.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
|
Caratteristiche elettriche
|
||||
|
Impedenza
|
50Ω
|
|||
|
Intervallo di frequenza
|
DC~4 GHz
|
|||
|
Tensione nominale
|
2500VRMS (livello massimo del mare)
|
|||
|
Dielettrici Resistenza tensione
|
750VRMS (livello massimo del mare)
|
|||
|
Resistenza all'isolamento
|
≥ 2000MΩ
|
|||
|
Resistenza al contatto
|
Conduttore esterno
|
≤ 6mΩ
|
||
|
Conduttore centrale
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Specifica meccanica
| Standard di progettazione | IEC 60169-17 |
| Compatibilità RoHS | - Sì, sì. |
| Terminazione del contatto con il centro | Crimp |
| Terminazione del contatto esterno | Crimp |
| Cicli di accoppiamento | 500 Cicli |
| Conservazione dei contatti | 10N min |
| Ritenzione del cavo | 100N min |
| Forza di accoppiamento | 13.6N massimo |
| Forza di disaggancio | 13.6N massimo |

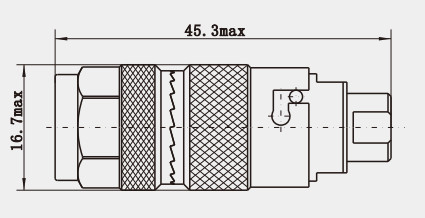

Disegno dettagliato
Caratteristiche:
1. Buona resistenza alle vibrazioni: rispetto ad altri tipi di connettori, come i connettori BNC, i connettori TNC sono più resistenti alle vibrazioni, in caso di vibrazioni, urti e altri stress meccanici,ma mantenere comunque buone prestazioni di connessione elettrica per garantire la stabilità della trasmissione del segnale.
2- eccellenti prestazioni meccaniche ed elettriche: buona resistenza meccanica e stabilità, in grado di resistere ad un certo grado di forze esterne e non facilmente danneggiate;in termini di prestazioni elettriche, bassa perdita di inserimento, bassa perdita di ritorno, elevata efficienza di trasmissione del segnale, che può garantire una trasmissione del segnale di alta qualità.
Applicazione:
1. Produzione di programmi: nel processo di produzione di programmi di trasmissione televisiva, i connettori TNC vengono utilizzati per collegare apparecchiature di acquisizione del segnale come telecamere,microfoni e apparecchiature di elaborazione video/audio per garantire la trasmissione di segnali audio/video di alta qualità al sistema di post-produzione per garantire il regolare svolgimento della produzione di programmi.
2- trasmissione e distribuzione del segnale: nella rete di trasmissione e distribuzione dei segnali di radiodiffusione e televisione, come le reti di televisione via cavo,I connettori TNC possono essere utilizzati per collegare gli amplificatori di segnale, distributori e altre apparecchiature per trasmettere segnali televisivi dalla stazione televisiva a migliaia di famiglie, per garantire che gli spettatori possano ricevere programmi televisivi chiari e stabili.
Nota:
Abbiamo oltre 10.000 tipi diconnettore TNC, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
