Connettore ad adattatore coassiale RF da maschio a femmina ad alto rendimento TNC ad angolo destro
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore di TNC rf | Cloruro di sodio: | di larghezza superiore a 30 cm |
|---|---|---|---|
| Impedenza: | 50Ω | Standard di progettazione: | IEC 60169-17 |
| Materiale di contatto: | Ottone, BECU | Durabilità: | 500 cicli |
| Tipo: | Ra | Applicazione: | RF |
| Genere: | Da maschio a femmina | ||
| Evidenziare: | Femminile RF Coaxial Adapter Connector,TNC RF Coaxial Adapter Connector,Collegatore ad adattatore coassiale RF ad alte prestazioni |
||

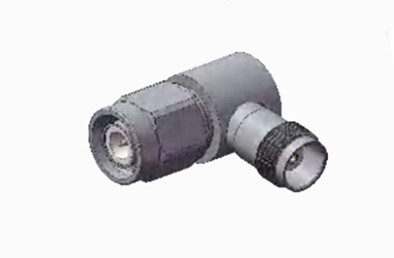

Connettore ad adattatore coassiale RF da maschio a femmina ad alto rendimento TNC ad angolo destro
Il prodotto della serie TNC è una variante a filo del connettore BNC, caratterizzata da un meccanismo di accoppiamento a vite.le unità filettate sono impermeabili e mantengono un'impedenza costante di 50 Ohm, funzionante su un intervallo di frequenza da DC a 11 GHz. Esistono due varianti: polarità standard e inversa.tali connettori economicamente convenienti potrebbero non corrispondere alle prestazioni dei prodotti industriali o di alta qualità, ma sono adatti a diverse applicazioni commercialiI connettori TNC sono comunemente impiegati nelle connessioni di antenna e sono ampiamente utilizzati in avionica, comunicazioni e vari settori industriali.sono disponibili anche versioni a polarità inversa e 75 Ohm del connettore TNC.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
Caratteristiche elettriche | ||||
Impedenza | 50Ω | |||
Intervallo di frequenza | DC~4 GHz | |||
Tensione nominale | 2500VRMS (livello massimo del mare) | |||
Dielettrici Resistenza tensione | 750VRMS (livello massimo del mare) | |||
Resistenza all'isolamento | ≥ 2000MΩ | |||
Resistenza al contatto | Conduttore esterno | ≤ 6mΩ | ||
Conduttore centrale | ≤ 1,5 mΩ | |||
VSMR | ≤ 1.3 | |||
Specifica meccanica
| Standard di progettazione | IEC 60169-17 |
| Compatibilità RoHS | - Sì, sì. |
| Terminazione del contatto con il centro | Crimp |
| Terminazione del contatto esterno | Crimp |
| Cicli di accoppiamento | 500 Cicli |
| Conservazione dei contatti | 10N min |
| Ritenzione del cavo | 100N min |
| Forza di accoppiamento | 13.6N massimo |
| Forza di disaggancio | 13.6N massimo |

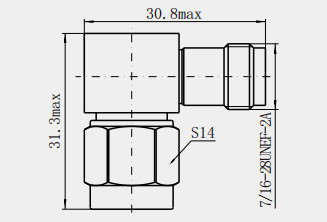

Disegno dettagliato diConnettore ad adattatore coassiale RF da maschio a femmina ad alto rendimento TNC ad angolo destro
Unità: ((mm)
Caratteristiche:
1. Stabilità della connessione
Struttura di connessione a filo: utilizzo di una struttura di accoppiamento a vite, che consente di fissare saldamente l'adattatore all'apparecchiatura o al cavo durante la connessione,anche in un ambiente a vibrazione continua a lungo termine, o sottoposti a forze esterne che attirano accidentalmente, ma anche per garantire la stabilità della connessione, per proteggere la continuità e la stabilità della trasmissione del segnale.
2. Proprietà elettriche
Buona resistenza alla tensione: di solito in grado di sopportare tensioni più elevate, ad esempio alcuni adattatori TNC possono sopportare tensioni fino a 500V,che dà loro un vantaggio evidente in alcune applicazioni di circuiti ad alta tensione, e può adattarsi meglio a ambienti elettrici complessi.
Performance eccellenti ad alta frequenza: la gamma di frequenza di funzionamento copre 0-11GHz e anche superiore (ad esempio 0-18GHz), molto superiore a alcuni altri connettori RF comuni (ad esempiocon una capacità di accensione superiore a 50 WPertanto, quando si tratta di segnali ad alta frequenza, può ridurre efficacemente la perdita e la distorsione del segnale, garantendo che il segnale sia trasmesso in condizioni di alta qualità.
Applicazione:
Campo di comunicazione
Costruzione di stazioni base wireless: quando si costruiscono reti di comunicazione wireless, gli adattatori TNC vengono utilizzati per collegare le apparecchiature RF, i sistemi di antenne e i cavi di trasmissione nelle stazioni base.Può garantire una trasmissione stabile ed efficiente dei segnali tra vari collegamenti, ridurre le perdite e le interferenze del segnale e migliorare la qualità della comunicazione e la copertura della stazione base.Gli adattatori TNC sono ampiamente utilizzati per collegare stazioni base e array di antenne per garantire la trasmissione di dati ad alta velocità.
Comunicazione satellitare: gli adattatori TNC svolgono un ruolo importante nel collegamento delle apparecchiature delle stazioni di terra di comunicazione satellitare.alimentatori di antenne e altri strumenti correlati per realizzare una trasmissione di segnali RF di alta qualità tra stazioni terrestri e satelliti per garantire la stabilità e l'affidabilità della comunicazione satellitare.
Sistema di trasmissione e ricezione radio: nel sistema di trasmissione e ricezione della stazione radio e della stazione di trasmissione, l'adattatore TNC può essere utilizzato per collegare trasmettitore, ricevitore,antenne e altre apparecchiature per garantire la trasmissione accurata di segnali audio e video, e migliorare l'effetto e la qualità della radiodiffusione.
Nota:
Abbiamo oltre 10.000 tipi diconnettore TNC, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
