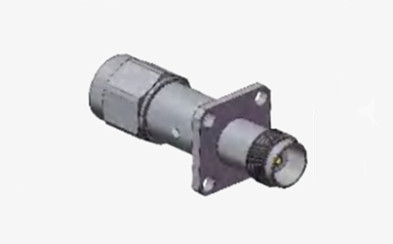

IEC 60169-17 Design Standard Straight TNC Maschio a Femmina Adaptore RF connettore coaxiale placcato in nichel
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore di cavo di TNC | Cloruro di sodio: | di larghezza superiore a 30 cm |
|---|---|---|---|
| Impedenza: | 50Ω | Durabilità: | 500 cicli |
| Materiale di contatto: | Ottone, BECU | Materiale: | Altri prodotti |
| Standard di progettazione:: | IEC 60169-17 | Tipo: | Diritta. |
| Evidenziare: | Connettore coassiale per adattatore RF rivestito di nichel,Connettore coassiale ad adattatore RF TNC rettilineo |
||
TNC ad alte prestazioni, maschio/femmina, adattatore RF, connettore coassiale, placcato in nichel
La serie TNC, una variante a filo del connettore BNC, si distingue per il suo meccanismo di accoppiamento a vite sicuro.connettori impermeabili garantiscono una impedenza costante di 50 ohm e sono adattati per la gamma di frequenze DC a 11 GHzDisponibili in versioni a polarità standard e inversa, i connettori TNC sono realizzati con materiali stampati e stampati, offrendo una convenienza e prestazioni adeguate per applicazioni commerciali.Ampiamente utilizzato nelle connessioni di antennaInoltre, le varianti a 75 ohm e le opzioni di polarità inversa ampliano ulteriormente la loro versatilità.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
|
Caratteristiche elettriche
|
||||
|
Impedenza
|
50Ω
|
|||
|
Intervallo di frequenza
|
DC~4 GHz
|
|||
|
Tensione nominale
|
2500VRMS (livello massimo del mare)
|
|||
|
Dielettrici Resistenza tensione
|
750VRMS (livello massimo del mare)
|
|||
|
Resistenza all'isolamento
|
≥ 2000MΩ
|
|||
|
Resistenza al contatto
|
Conduttore esterno
|
≤ 6mΩ
|
||
|
Conduttore centrale
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Specifica meccanica
| Standard di progettazione | IEC 60169-17 |
| Compatibilità RoHS | - Sì, sì. |
| Terminazione del contatto con il centro | Crimp |
| Terminazione del contatto esterno | Crimp |
| Cicli di accoppiamento | 500 Cicli |
| Conservazione dei contatti | 10N min |
| Ritenzione del cavo | 100N min |
| Forza di accoppiamento | 13.6N massimo |
| Forza di disaggancio | 13.6N massimo |

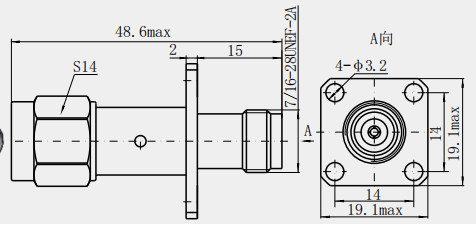

Disegno dettagliato
Caratteristiche:
1. Alta perdita di ritorno: di solito con alta perdita di ritorno (perdita di riflessione), impedisce efficacemente la riflessione del segnale, riduce ulteriormente le interferenze e le distorsioni del segnale, migliora la qualità della trasmissione del segnale.
2. Buona impedenza isolante e resistenza alla tensione: ha un'elevata impedenza isolante e una capacità resistente alla tensione, di solito in grado di resistere alla tensione di resistenza elettrica 1500V,adatti a funzionamento stabile in ambiente ad alta tensione.
3Basso VSWR: di solito con basso VSWR, per garantire la stabilità e la consistenza della trasmissione del segnale all'interno del connettore.
Applicazione:
Campo di prova e misura
1. attrezzature di prova RF: gli adattatori TNC sono comunemente utilizzati come componenti di connessione nel test e nella misurazione dei segnali RF.analisi dello spettro e altre apparecchiature di prova con dispositivo sottoposto a prova o antenna, al fine di misurare con precisione i parametri dei segnali RF, quali frequenza, potenza, VSWR, ecc.Le caratteristiche di basse perdite e alte perdite di ritorno degli adattatori TNC possono garantire l'accuratezza e l'affidabilità dei risultati delle prove.
2. Analisatore di rete: l'analisatore di rete è utilizzato per misurare i parametri di dispersione e le caratteristiche di impedenza della rete RF, ecc.L'adattatore TNC può essere utilizzato per collegare l'analizzatore di rete con circuito RF o dispositivo da testare, che è conveniente per misurare e analizzare vari parametri RF. La sua buona intercorrispondenza e ripetibilità rendono il processo di prova più conveniente ed efficiente.
Nota:
Abbiamo oltre 10.000 tipi diconnettore TNC, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
