Connettore coassiale RF rettilineo TNC femminile a femminile
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore di TNC rf | Cloruro di sodio: | di larghezza superiore a 30 cm |
|---|---|---|---|
| Impedenza: | 50Ω | Standard di progettazione: | IEC 60169-17 |
| Materiale di contatto: | Ottone, BECU | Durabilità: | 500 cicli |
| Tipo: | Diritta. | Applicazione: | RF |
| Genere: | femminile a femminile | ||
| Evidenziare: | connettore coassiale diritto di rf,Connettore coassiale femminile di rf,Connettore coassiale nichelato di rf |
||

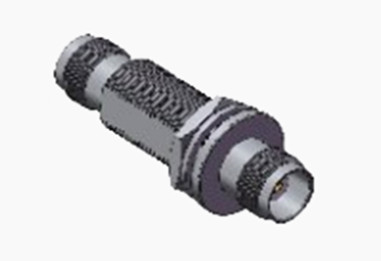

Connettore coassiale RF rettilineo TNC femminile a femminile
Il prodotto della serie TNC è una variante a filo del connettore BNC, caratterizzata da un meccanismo di accoppiamento a vite.e le unità impermeabili mantengono una impedenza costante di 50 Ohm e funzionano nell'intervallo di frequenza DC a 11 GHzEsistono due tipi principali di connettori TNC: polarità standard e inversa.questi connettori economicamente convenienti sono adatti a varie applicazioni commerciali, nonostante le loro prestazioni siano inferiori agli standard industriali o di alta qualitàI connettori TNC sono ampiamente utilizzati per le connessioni di antenna e hanno diverse applicazioni nell'avionica, nelle comunicazioni e nel settore industriale generale.sono disponibili anche varianti a polarità inversa e 75 Ohm di connettori TNC.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
Caratteristiche elettriche | ||||
Impedenza | 50Ω | |||
Intervallo di frequenza | DC~4 GHz | |||
Tensione nominale | 2500VRMS (livello massimo del mare) | |||
Dielettrici Resistenza tensione | 750VRMS (livello massimo del mare) | |||
Resistenza all'isolamento | ≥ 2000MΩ | |||
Resistenza al contatto | Conduttore esterno | ≤ 6mΩ | ||
Conduttore centrale | ≤ 1,5 mΩ | |||
VSMR | ≤ 1.3 | |||
Specifica meccanica
| Standard di progettazione | IEC 60169-17 |
| Compatibilità RoHS | - Sì, sì. |
| Terminazione del contatto con il centro | Crimp |
| Terminazione del contatto esterno | Crimp |
| Cicli di accoppiamento | 500 Cicli |
| Conservazione dei contatti | 10N min |
| Ritenzione del cavo | 100N min |
| Forza di accoppiamento | 13.6N massimo |
| Forza di disaggancio | 13.6N massimo |

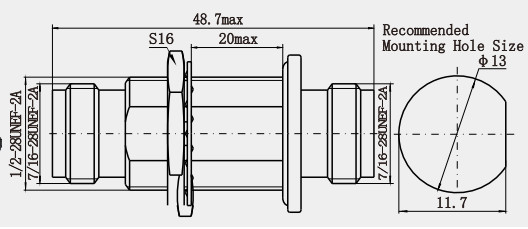

Disegno dettagliato diConnettore coassiale RF rettilineo TNC femminile a femminile:
Unità: ((mm)
Caratteristiche:
Buone prestazioni elettriche
1. caratteristiche di larghezza di banda ampia: la gamma di frequenza di funzionamento degli adattatori TNC è di solito fino a 0-11 GHz, o addirittura superiore, per soddisfare le esigenze di una varietà di trasmissione di segnali ad alta frequenza,adatto a diversi scenari di comunicazione.
Basso VSWR: il VSWR di tensione è uno degli indici importanti per misurare le prestazioni di trasmissione del connettore, la struttura dritta e curva degli adattatori TNC hanno rispettivamente un VSWR inferiore,il che significa una minore perdita di riflessione del segnale nel processo di trasmissione, e può trasmettere il segnale in modo più efficiente.
2Impedenza caratteristica stabile: la sua impedenza caratteristica è generalmente di 50Ω, che è compatibile con i cavi coassiali comuni e può garantire la stabilità e la precisione della trasmissione del segnale.
Performance meccaniche affidabili
- Sì.Applicazione:
Campo di comunicazione
1. Stazione base di comunicazione wireless: nelle stazioni base di comunicazione wireless, gli adattatori TNC possono essere utilizzati per collegare diversi dispositivi e antenne RF per garantire una trasmissione stabile del segnale.,il collegamento dell'attrezzatura della stazione base all'antenna consente di trasmettere e ricevere segnali radio in modo efficiente e migliora la copertura e la qualità del segnale della rete di comunicazione.
2. Sistema di comunicazione a microonde: nel sistema di comunicazione a microonde, gli adattatori TNC vengono utilizzati per collegare diverse linee di trasmissione come la guida d'onda e il cavo coassiale,e dispositivi a microonde quali amplificatori di potenza, miscelatori, filtri, ecc., per realizzare la trasmissione e l'elaborazione dei segnali a microonde e garantire il normale funzionamento del sistema di comunicazione a microonde.
3Stazione di terra di comunicazione satellitare: nella stazione di terra di comunicazione satellitare,L'adattatore TNC può essere utilizzato per collegare le apparecchiature di terra e l'antenna di comunicazione satellitare per realizzare l'upload e il download del segnale per garantire la stabilità e l'affidabilità della comunicazione satellitare.
Nota:
Abbiamo oltre 10.000 tipi diconnettore TNC, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
