Connettore coassiale RF ermetico rettilineo femminile TNC ad alte prestazioni per applicazioni a PCB
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore di TNC rf | Cloruro di sodio: | di larghezza superiore a 30 cm |
|---|---|---|---|
| Impedenza: | 50Ω | Durabilità: | 500 cicli |
| Materiale di contatto: | Ottone, BECU | Materiale: | Altri prodotti |
| Standard di progettazione:: | IEC 60169-17 | Tipo: | Diritta. |
| Evidenziare: | Connettore coassiale RF ermetico rettilineo,Applicazioni PCB connettore coassiale RF |
||

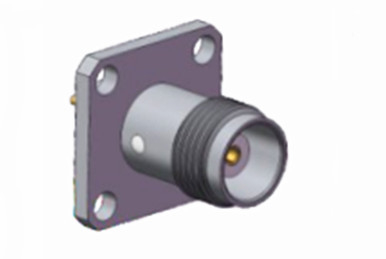

Connettore coassiale RF ermetico rettilineo femminile TNC ad alte prestazioni per applicazioni a PCB
La serie TNC rappresenta un'evoluzione threaded del connettore BNC, caratterizzato dalla sua caratteristica di accoppiamento del filo a vite.e connettori impermeabili offrono un'impedenza e una funzione uniformi da 50 ohm in tutto lo spettro DC a 11 GHzEsistono due varianti del connettore TNC: polarità standard e inversa.che potrebbero non corrispondere alle prestazioni dei prodotti industriali o di qualità superioreI connettori TNC, comunemente impiegati nelle connessioni di antenna, trovano ampie applicazioni nell'avionica, nelle comunicazioni e in vari campi industriali.Le versioni a polarità inversa e a 75 ohm del connettore TNC sono anche accessibili.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
|
Caratteristiche elettriche
|
||||
|
Impedenza
|
50Ω
|
|||
|
Intervallo di frequenza
|
DC~4 GHz
|
|||
|
Tensione nominale
|
2500VRMS (livello massimo del mare)
|
|||
|
Dielettrici Resistenza tensione
|
750VRMS (livello massimo del mare)
|
|||
|
Resistenza all'isolamento
|
≥ 2000MΩ
|
|||
|
Resistenza al contatto
|
Conduttore esterno
|
≤ 6mΩ
|
||
|
Conduttore centrale
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Specifica meccanica
| Standard di progettazione | IEC 60169-17 |
| Compatibilità RoHS | - Sì, sì. |
| Terminazione del contatto con il centro | Crimp |
| Terminazione del contatto esterno | Crimp |
| Cicli di accoppiamento | 500 Cicli |
| Conservazione dei contatti | 10N min |
| Ritenzione del cavo | 100N min |
| Forza di accoppiamento | 13.6N massimo |
| Forza di disaggancio | 13.6N massimo |
Specifica ambientale:
| Temperatura di funzionamento | -30 a +70°C |

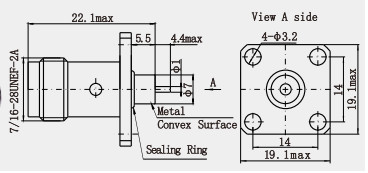

Disegno dettagliato
Caratteristiche:
Adattabilità ambientale
Materiali di alta qualità: di solito in ottone o acciaio inossidabile, la superficie può essere placcata in nichel o in oro per migliorare la resistenza alla corrosione e prolungare la durata di vita,Alcuni connettori sono anche impermeabili, resistenti alla polvere e altre proprietà, adatte per ambienti esterni o difficili.
Ampia gamma di temperature: la gamma di temperature di lavoro è generalmente ampia, ad esempio alcuni connettori possono funzionare normalmente nella gamma di temperature da -65 °C a +165 °C,per soddisfare le esigenze di utilizzo in ambienti diversi.
Applicazione:
1Campo di posizionamento e monitoraggio
Antenna di misura della navigazione satellitare: in molti scenari all'aperto come la mappatura geodetica, il rilevamento oceanico, il monitoraggio sismico, il monitoraggio della deformazione del ponte, ecc.,il connettore TNC collega l'antenna di misura della navigazione satellitare con dispositivi esterni, trasmette segnali wireless e fornisce energia, e può realizzare misurazioni e posizionamenti di precisione a livello di centimetro.
2. campo aerospaziale
Sistema di controllo dell'aviazione: viene utilizzato per la connessione delle relative apparecchiature radio per garantire l'accuratezza e l'affidabilità della comunicazione aerea;per garantire il volo sicuro degli aeromobili e il regolare controllo del traffico aereo.
Nota:
Abbiamo più di 10.000 tipi di prodotti di interconnessione (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP ect.),per favore contattaci con i tuoi dati.
