BMA Femminile di ottone paratia Microstrip RF Coaxial Connector
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Product name: | BMA RF Connector | Plating: | Nickel/Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Evidenziare: | Connettore coassiale RF a micro strisce,Collegamento coassiale RF in ottone femminile,BMA RF Coaxial Connector |
||

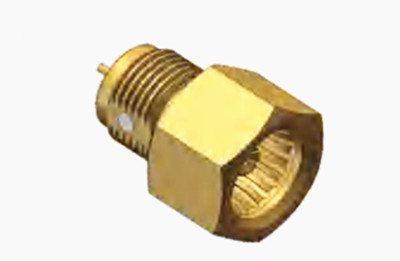

BMA Femminile di ottone paratia Microstrip RF Coaxial Connector
La serie BMA rappresenta una categoria di connettori blind mate, elaborati meticolosamente nel rispetto dello standard IEC1169-33.questi connettori assicurano un contatto affidabile e mostrano proprietà elettriche migliorateUn vantaggio fondamentale risiede nella loro capacità di galleggiare sia a livello assiale che radiale, unita a una minima distanza tra i singoli contatti e a una composizione leggera.rendendoli ideali per l'applicazione nell'accoppiamento a cieco di involucri del telaio.
Ampiamente utilizzata nei collegamenti modulari per armadi del telaio, la serie BMA vanta l'intercambiabilità con le controparti internazionali, facilitando procedure di rapido coinvolgimento e disincontro.Questi connettori sono diffusi nel settore delle apparecchiature radio e degli strumenti., dove servono a stabilire connessioni affidabili per i cavi coassiali.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Caratteristiche elettriche | ||
| Impedenza | 50 Ohm | |
| Intervallo di frequenza | DC ~ 18 GHz | |
| Tensione nominale | 250 VRMS (livello massimo del mare) | |
| Dielettrici Resistenza tensione | 1000 VRMS (livello massimo del mare) | |
| Resistenza all'isolamento | ≥ 5000 MOhm | |
| Resistenza al contatto | Conduttore esterno | ≤ 2,0 mOhm |
| Conduttore centrale | ≤ 0,5 mOhm | |
| VSMR | ≤ 1.3 | |

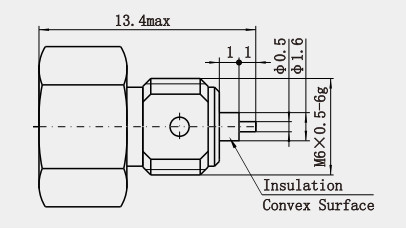

Dettaglio del prodotto
| Caratteristiche materiali e meccaniche | |||
| Direttore centrale | Maschio/Plug | Altri prodotti | di acciaio |
| Femmina/Socket | Bronzo Sn-P | di acciaio | |
| Contatto per la resilienza | di ferro o di acciaio | di larghezza uguale o superiore a 15 mm | |
| Conchiglia / alloggiamento | Acciaio inossidabile | di larghezza uguale o superiore a 15 mm | |
| Isolatori | PTFE | ||
| Anello di tenuta | Gomma di silicone | ||
| Durabilità | 500 cicli | ||
| Compatibilità RoHS | - Sì, sì. |
| Cicli di accoppiamento | 500 Cicli |
| Conservazione dei contatti | 10N min |
| Ritenzione del cavo | 100N min |
| Forza di accoppiamento | 0.6N massimo |
| Forza di disaggancio | 0.6 N max |
Specifica ambientale:
| Temperatura di funzionamento | -55 a +155 gradi C |
| Classificazione di proprietà intellettuale (accoppiata) | Protezione IP64 |
Caratteristiche:
1. Metodi di connessione: tipo di saldatura comune, tipo di scatto e così via.adatti per la frequente connessione e disconnessione della scena.
2. forza di trattenimento: la forza di trattenimento del perno centrale è migliore, per garantire che il connettore non si allenta facilmente o non cade nel processo di utilizzo, ad esempio,vi sono per il connettore BMA una forza di tenuta del perno centrale superiore a 20 N.
3. Durabilità: lunga durata meccanica, generalmente può resistere ad un minimo di 500 volte il numero di inserzioni e scarichi, alcuni prodotti di alta qualità sono più durevoli.
4. Dimensioni compatte: il connettore BMA è un connettore in miniatura, di dimensioni compatte, adatto per apparecchiature con spazio limitato.
Applicazione:
1Campo di comunicazione: nella stazione base di comunicazione, viene utilizzato per collegare modulo RF, antenna e altre apparecchiature per realizzare la trasmissione di segnali ad alta frequenza.Le sue buone prestazioni elettriche e la sua stabilità meccanica possono garantire una trasmissione stabile dei segnali di comunicazione, ridurre le perdite e le interferenze del segnale e migliorare la qualità della comunicazione.
2Sistema radar: nel sistema radar, può essere utilizzato per collegare i vari componenti del radar, come trasmettitore, ricevitore, antenna, ecc., per realizzare la trasmissione di segnali a microonde.Poiché il sistema radar richiede un'elevata affidabilità e stabilità della trasmissione del segnale, le piccole dimensioni, il peso leggero, le buone prestazioni elettriche e la capacità anti-vibrazione e anti-urto del connettore femminile BMA consentono di soddisfare i severi requisiti del sistema radar.
Nota:
Abbiamo più di 10.000 tipi di prodotti di interconnessione (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP ect.),per favore contattaci con i tuoi dati.
