Risparmio di spazio o connettore RF ad alta frequenza ermeticamente sigillato CSMP / SMPS connettore maschio per la saldatura dei PCB

Introduzione al Prodotto:

Risparmio di Spazio o Alta Frequenza Connettore RF Maschio CSMP/SMPS per Montaggio su PCB

Il connettore RF CSMP, chiamato anche SMPS, con un conduttore centrale in lega di Kovar placcata in oro, garantisce una trasmissione del segnale coerente e affidabile su un'ampia gamma di frequenze da 0,04 GHz a 40 GHz. Questo lo rende ideale per applicazioni ad alta frequenza che richiedono precisione e stabilità.

Con una resistenza di isolamento di ≥2000MΩ, il CSMP connettore RF minimizza la perdita di segnale e mantiene l'integrità del segnale anche in condizioni difficili, contribuendo alla sua affidabilità e prestazioni complessive nei sistemi RF critici.

Progettato con un'impedenza di 50Ω, il connettore RF CSMP corrisponde all'impedenza dei componenti collegati, riducendo le riflessioni e le distorsioni del segnale per un trasferimento ottimale del segnale e la massima efficienza del sistema RF.

Il fattore di forma compatto del connettore RF CSMP, noto anche come Supper micro SMP, è più piccolo di SSMP(mini smp, smpm), rendendolo perfetto per applicazioni salvaspazio. Le sue dimensioni ridotte supportano installazioni ad alta densità senza compromettere le prestazioni, offrendo una soluzione versatile per i moderni sistemi RF.

In conclusione, il connettore RF CSMP combina materiali superiori, ingegneria di precisione e capacità ad alte prestazioni, rendendolo la scelta ideale per varie applicazioni RF. Che si tratti di ambienti con spazio limitato o di applicazioni ad alta frequenza, i connettori RF SSMP e CSMP offrono connettività affidabile ed eccezionale integrità del segnale.

Caratteristiche:

• Supper micro SMP Design Mini tipo SMP: Ideale per applicazioni che richiedono una soluzione di connettore compatta e leggera. Le sue dimensioni ridotte sono perfette per ambienti con spazio limitato.
• Struttura di alta qualità: Prodotto a Xi'an, in Cina, con un conduttore esterno in lega di Kovar resistente con placcatura in oro, che garantisce un'eccellente conduttività e affidabilità.
• Ampia gamma di frequenza: Adatto per applicazioni ad alta frequenza nell'intervallo da 0,04 GHz a 40 GHz.
• Tenuta ermetica: Valutato a 1,01325 X 10-3 Pa.cm3/s, fornendo una tenuta stagna per prevenire la fuoriuscita di gas o liquidi, rendendolo ideale per ambienti che richiedono un'elevata protezione contro i fattori ambientali.
• Isolamento superiore: Isolante in vetro (verde), che offre eccellenti proprietà isolanti per prestazioni affidabili in condizioni difficili.

Parametri tecnici:

Dimensione del contorno di Connettore RF Maschio CSMP/SMPS per Montaggio su PCB :

Soluzione da scheda a scheda:

Connettore maschio CSMP (Full detent) + Adattatore femmina CSMP + Connettore maschio CSMP (Smooth bore)

Applicazioni:

Il Connettore CSMP a tenuta ermetica è versatile e può essere utilizzato in:

• Aerospaziale
• Telecomunicazioni
• Aviazione
• Navigazione
• Satellitare
• Radar
• Industriale ed elettronica

Le sue dimensioni ridotte, l'ampia gamma di frequenza e la tenuta ermetica lo rendono una scelta affidabile per ambienti esigenti.

Personalizzazione:

Servizi di personalizzazione del prodotto per il connettore RF CSMP :

I servizi di personalizzazione del prodotto sono disponibili per SMP di tipo mini, SMP di dimensioni mini e SMP di dimensioni mini.

MOQ: 200 pezzi

Imballaggio e spedizione:

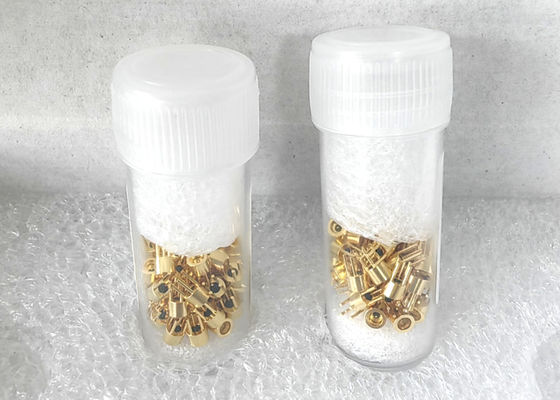

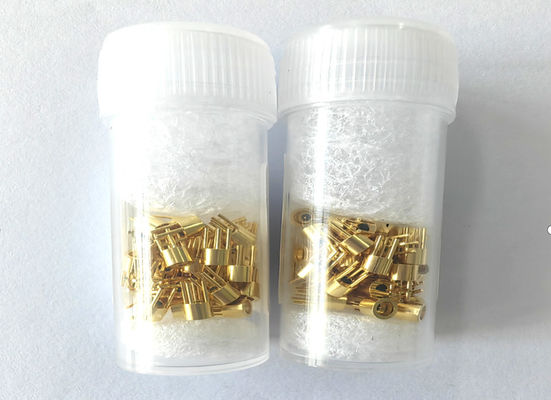

Questo connettore RF CSMP è accuratamente imballato per garantire una consegna sicura a casa tua.

Pacchetto: 50 pezzi/bottiglia di plastica

Dimensioni del cartone esterno: 21,5*15,5*12 cm (0,040 CBM)

Nota: il cartone esterno può contenere due piccoli cartoni
